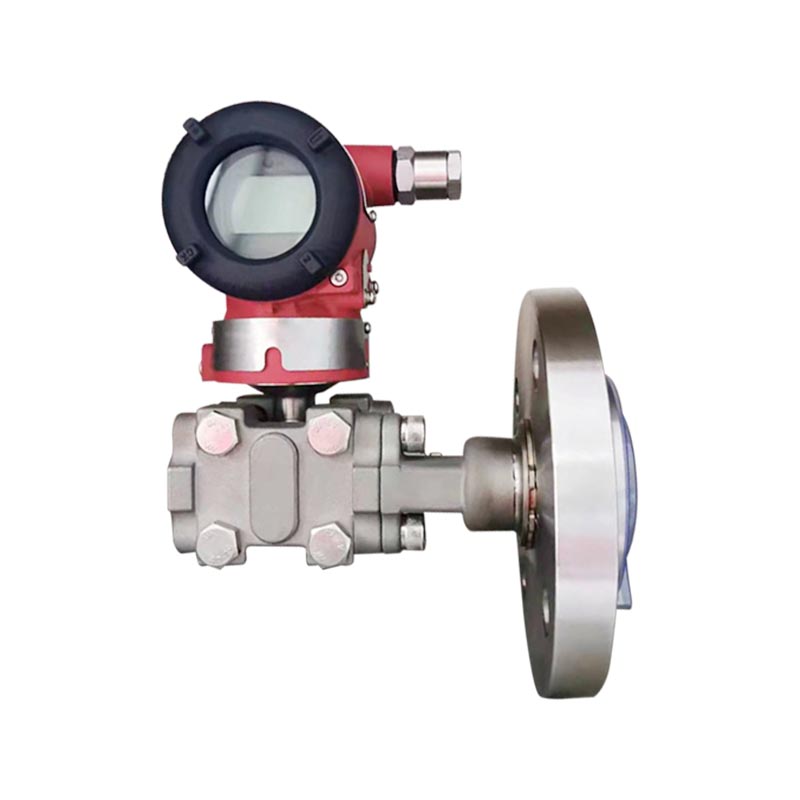

فرستنده سطح مایع فشار دیفرانسیل XG3051LT

معرفی محصول:
XG3051LT یک فرستنده سطح مایع فشار دیفرانسیل از راه دور تک فلنج سری 3051 است. بر اساس اصل سنجش خازنی، دیافراگم جداسازی فلنج مستقیماً با محیط اندازه‌گیری شده تماس می‌گیرد و اختلاف فشار ساکن تولید شده توسط سطح مایع را به خروجی سیگنال دیجیتال HART 4-20mA تبدیل می‌کند. این به طور خاص برای حل مشکل ویسکوزیته بالا، تبلور آسان، رسوب گذاری آسان و اندازه گیری سطح مایع متوسط ​​خوردگی قوی، حذف نیاز به لوله های تحت فشار و جلوگیری از انسداد خط لوله استفاده می شود.

صنعت کاربرد:
1. صنعت پتروشیمی: اندازه گیری سطح مایع در مخازن واکنش، مخازن ذخیره، مواد چسبناک، محیط های قابل تبلور آسان و رابط های دو فاز.
2. حفاظت از محیط زیست تصفیه آب: نظارت بر سطح مایع در مخازن فاضلاب، مخازن ذخیره مواد شیمیایی، مخازن لجن، و رسانه های جامدات معلق.
3. صنعت داروسازی: سطوح مایع در مخازن واکنش، مخازن مواد تشکیل دهنده، داروهای بسیار خورنده و سطوح مخزن بهداشتی.
4. غذا و نوشیدنی: مواد با ویسکوزیته بالا مانند سس ها و شربت ها را می توان در مخازن با ساختارهای فلنج بهداشتی اختیاری نگهداری کرد.

تماس با ما
PREV：مقاله قبلی وجود نداردبعدی：فرستنده فشار دیفرانسیل XG3051DP
سوالات متداول دستورالعمل های اتصال فرآیند ورودی خروجی زمان پاسخگویی شرایط عمومی اتصالات الکتریکی جدول کد مدل و مشخصات

Q1: تفاوت بین XG3051LT و XG3051DP چیست؟
A: XG3051DP یک فرستنده فشار تفاضلی رایج است که به یک مجرای فشار خارجی نیاز دارد. XG3051LT یک نوع انتقال سطح مایع از راه دور تک فلنجی است که مجهز به دیافراگم فلنج ایزوله است و نیازی به لوله فشار ندارد. برای اندازه گیری سطوح مایع در محیط های چسبناک، کریستالی و به راحتی مسدود می شود، اما برای اندازه گیری جریان مناسب نیست.

Q2: دلیل اندازه گیری نادرست سطح مایع و نوسانات زیاد چیست؟
A: ① دیافراگم فلنج توسط تجمع مواد و پوسته پوسته شدن پوشانده شده است. ② سیستم پر کردن روغن سیلیکون گرمای بیش از حد و فشار منفی را تجربه می کند که منجر به تبخیر روغن سیلیکون می شود. ③ خطای تنظیم مهاجرت محدوده. ④ چگالی محیط مخزن تغییر کرده است. بررسی وضعیت کار دیافراگم فلنج را در اولویت قرار دهید و سپس نقطه صفر و محدوده را دوباره کالیبره کنید.

Q3: چگونه دیافراگم پلاگین و فلنج تخت را انتخاب کنیم؟
پاسخ: محیط مستعد نشستن و آویزان شدن روی دیوار است. برای جلوگیری از پوشاندن غشاء توسط رسوب بر روی دیواره مخزن، یک غشای قابل درج انتخاب کنید. محیط تمیز و عاری از رسوب است و می توان فلنج صاف را انتخاب کرد.

Q4: کدام رسانه را نمی توان مستقیماً با فیلم 316L استفاده کرد؟
A: در شرایط محیط یون کلرید بالا، اسید قوی و قلیایی، و خوردگی قوی، 316L خوردگی می کند و نیاز به انتخاب صفحات فیلم Hastelloy C، Monel یا تانتالیوم دارد. شرایط کاری دمای بالا مستلزم تایید سطح مقاومت دمایی سیال پرکننده است.

دستورالعمل‌های اتصال فرآیند جانبی کم فشار

فلنج بیضوی فولاد ضد زنگ 1/2-NPT (کد 1) 100016 1. فلنج محفظه فشار
2. مهر و موم اورینگ
3. اتصال فلنج بیضوی NPT 1/2
4. پیچ و مهره
کانکتور تی ضد زنگ M20x1.5 (کد 2) 100007 1. فلنج محفظه فشار
2. اتصالات رزوه ای نر T شکل M20×1.5
3. پیچ و مهره
4. O-ring
5. مهره M20×1.5
6. لوله ورودی فشار

پارامترهای اندازه گیری: فشار دیفرانسیل، سطح مایع

محدوده اندازه گیری
حد پایین تر از -100٪ URL (به طور مداوم قابل تنظیم)
حد بالایی تا 100٪ URL (به طور مداوم قابل تنظیم)
جدول 1 - رابطه بین کد محدوده و محدوده
کد محدوده حداقل برد حداکثر برد فشار نامی (حداکثر)
B 1 کیلو پاسکال 6 کیلو پاسکال فشار نامی فلنج سطح
C 4 کیلو پاسکال 40 کیلو پاسکال
D 25 کیلو پاسکال 250 کیلو پاسکال
E 200 کیلو پاسکال 2 مگاپاسکال
جدول 2 فشار نامی فلنج تراز
نوع فلنج سطح قطر اسمی حداقل برد
مهر و موم از راه دور مهر و موم از راه دور دوگانه
نوع تخت DN 50 / 2 اینچ 10 کیلو پاسکال 10 کیلو پاسکال
نوع تخت DN 80 / 3 اینچ 6 کیلو پاسکال 1 کیلو پاسکال
نوع تخت DN 4" 6 کیلو پاسکال 1 کیلو پاسکال
نوع درج شده DN 50 / 2 اینچ 16 کیلو پاسکال 16 کیلو پاسکال
نوع درج شده DN 80 / 2" 6 کیلو پاسکال 1 کیلو پاسکال
نوع درج شده DN 4" 6 کیلو پاسکال 1 کیلو پاسکال

حداقل دهانه ترانسمیتر سطح فشار دیفرانسیل باید مقدار بیشتر از حداقل دهانه در جدول 1 و جدول 2 باشد. دهانه تنظیم شده نباید کمتر از این حداقل دهانه باشد.
حداکثر دهانه فرستنده سطح باید مقدار کوچکتر بین حداکثر دهانه بدنه فرستنده و فشار نامی فلنج تراز باشد.

سیگنال خروجی
2 سیم، خروجی 4-20 میلی آمپر DC HART، ارتباطات دیجیتال. پروتکل HART بر روی سیگنال 4-20 میلی آمپر DC قرار می گیرد.
محدودیت سیگنال خروجی: Imin = 3.9 میلی آمپر، Imax = 20.5 میلی آمپر

جریان زنگ هشدار (حالت قابل تنظیم)
حالت هشدار کم (حداقل) 3.7 میلی آمپر
حالت هشدار بالا (حداکثر) 21 میلی آمپر
بدون حالت هشدار (نگه دار) مقدار فعلی معتبر را قبل از خطا نگه می دارد
تنظیم استاندارد جریان زنگ هشدار حالت هشدار بالا


ثابت میرایی جزء تقویت کننده 0.1 ثانیه است. ثابت زمانی سنسور و فلنج سطح از 0.2 تا 2 ثانیه بسته به دهانه سنسور، نسبت چرخش، طول لوله مویرگی و ویسکوزیته مایع پرکننده متغیر است.
ثابت زمانی قابل تنظیم اضافی: 0.1 تا 60 ثانیه.

فرستنده فلنج سطح را می توان به طور مستقیم در هر موقعیتی نصب کرد.
شرایط بهینه نصب، عمودی نگه داشتن محور فلنج فرآیند است. هر گونه انحراف موقعیتی باعث یک جابجایی صفر قابل اصلاح می شود. محفظه لوازم الکترونیکی تا 360 درجه قابل چرخش است و پیچ های تنظیم می توانند آن را در هر موقعیتی محکم کنند.

شرایط محیطی

دمای محیط
حداقل بستگی به مایع پرکننده دارد
حداکثر 85 درجه سانتی گراد
با نمایش محلی و مهر و موم FKM -20 تا 65 درجه سانتیگراد
ذخیره سازی / دمای حمل و نقل
حداقل بستگی به مایع پرکننده دارد
حداکثر 85 درجه سانتی گراد
رطوبت نسبی 0 ~ 100٪
مقاومت در برابر ضربه
شتاب 50 گرم
مدت زمان 11 میلی ثانیه
مقاومت در برابر لرزش 2 گرم تا 500 هرتز
EMC (سازگاری الکترومغناطیسی) جدول 3 "ضمیمه EMC" را ببینید

حد دمای حد متوسط فرآیند
دمای متوسط: -30 تا 180 درجه سانتیگراد

حد دمای متوسط -30 ~ 180 درجه سانتیگراد
محدودیت های فشار بدن فرستنده از فشار مطلق 3.5 کیلو پاسکال تا فشار نامی. حفاظت در برابر فشار بیش از حد می تواند به 1.5 برابر فشار نامی برسد که به طور همزمان به هر دو طرف فرستنده اعمال می شود.
فشار نامی فلنج سطحی
استاندارد ANSI 150 psi ~ 600 psi
استاندارد DIN PN 1.6 MPa ~ PN 10 MPa
محدودیت اضافه بار یک طرفه سمت کم فشار: فشار نامی بدنه فرستنده؛ سمت فشار بالا: فشار نامی فلنج تراز. رانش صفر قابل اصلاح ممکن است رخ دهد.
وزن DN 50/2 اینچ: تقریباً 7 تا 10 کیلوگرم
DN 80/3 اینچ: تقریبا. 8 تا 11 کیلوگرم
DN 4 اینچ: تقریباً 9 تا 12 کیلوگرم
حفاظت از انفجار
تاییدیه ضد شعله NEPSI Ex dⅡC T6
تایید ذاتا ایمن NEPSI Ex iaⅡC T4
دمای عملیاتی مجاز -40 درجه سانتیگراد تا 65 درجه سانتیگراد

منبع تغذیه و شرایط بار
ولتاژ تغذیه 24 V
فرمول بارگذاری R ≤ (Us - 12 V)/Imax kΩ که در آن Imax = 23 mA
حداکثر ولتاژ تغذیه 42 VDC
حداقل ولتاژ تغذیه 12 VDC؛ 15 VDC (برای صفحه نمایش LCD با نور پس زمینه)
محدوده بار ارتباطات دیجیتال 230 ~ 600 Ω
مواد
کپسول اندازه گیری فولاد ضد زنگ 316 لیتر
دیافراگم فولاد ضد زنگ 316 لیتر, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
فلنج فرآیند فولاد ضد زنگ 304
مایع را پر کنید روغن سیلیکون، روغن نباتی
واشر لاستیک نیتریل (NBR)، فلورالاستومر (FKM)، PTFE
مسکن فرستنده آلیاژ آلومینیوم با پوشش اپوکسی روی سطح
مهر مسکن لاستیک نیتریل (NBR)
پلاک نام فولاد ضد زنگ 304
اتصال برق گلند کابل M20×1.5. پایانه های مناسب برای هادی های 0.5 ~ 2.5 میلی متر مربع
اتصال فرآیند سمت فشار پایین فرستنده: رزوه داخلی UNF 7/16. فلنج سطح در سمت فشار بالا مطابق با استانداردهای ANSI یا DIN است. نصب مستقیم موجود است، به ترسیم ابعاد مراجعه کنید.
رتبه بندی حفاظت از محوطه IP67

جدول 3 پیوست EMC
خیر مورد آزمایشی استاندارد پایه شرایط تست سطح عملکرد
1 انتشار تشعشعی (محفظه) GB/T 9254-2008 جدول 5 30 مگاهرتز تا 1000 مگاهرتز پاس
2 انتشار هدایت شده (پورت برق DC) جدول 1 GB/T 9254-2008 0.15 مگاهرتز ~ 30 مگاهرتز پاس
3 ایمنی تخلیه الکترواستاتیک (ESD). GB/T 17626.2-2006 4 کیلو ولت (تماس) 8 کیلو ولت (هوا) B
4 مصونیت میدان الکترومغناطیسی RF تشعشع شده GB/T 17626.3-2006 10 ولت بر متر (80 مگاهرتز ~ 1 گیگاهرتز) A
5 مصونیت میدان مغناطیسی فرکانس برق GB/T 17626.8-2006 30 A/M A
6 گذرای سریع الکتریکی / ایمنی انفجاری GB/T 17626.4-2008 2 کیلوولت (5/50 ns، 5 کیلوهرتز) B
7 افزایش ایمنی GB/T 17626.5-2008 1 کیلو ولت (خط به خط) 2 کیلو ولت (خط به زمین) (1.2 ما / 50 ما) B
8 ایمنی اختلال انجام شده ناشی از میدان های RF GB/T 17626.6-2008 3 ولت (150 کیلوهرتز ~ 80 مگاهرتز) A

یادداشت ها:
(1) سطح عملکرد A: در طول آزمایش، عملکرد در محدوده مشخصات فنی نرمال باقی می ماند.
(2) سطح عملکرد B: در طول آزمایش، عملکرد یا عملکرد ممکن است به طور موقت کاهش یابد یا از بین برود، اما می تواند به طور خودکار بازیابی شود. وضعیت واقعی عملیات، ذخیره شده و سایر داده ها بدون تغییر باقی می مانند.

ابعاد

فلنج تخت فلنج تخت
100011 100002

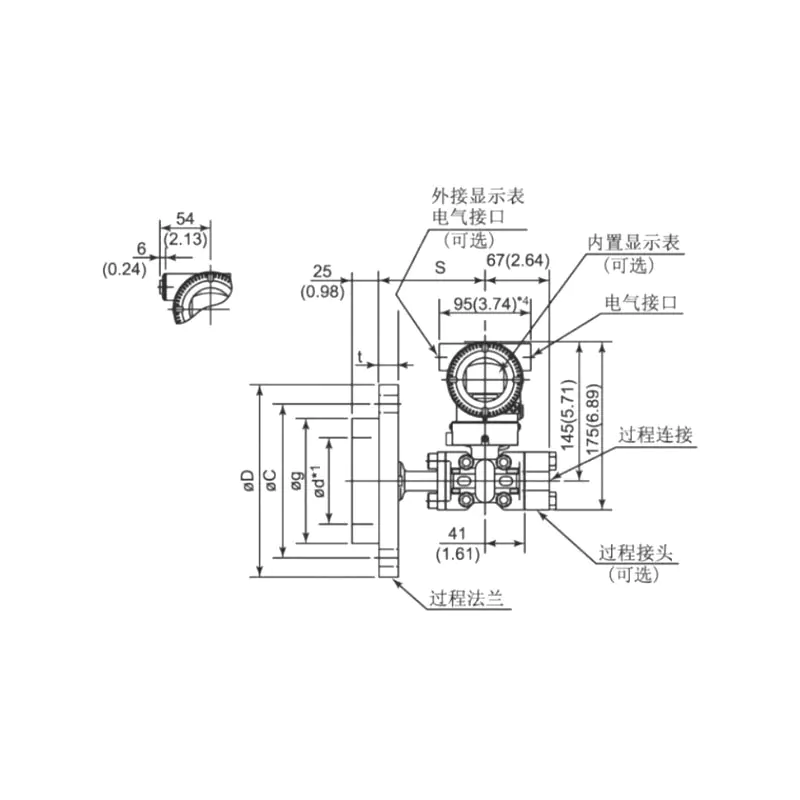

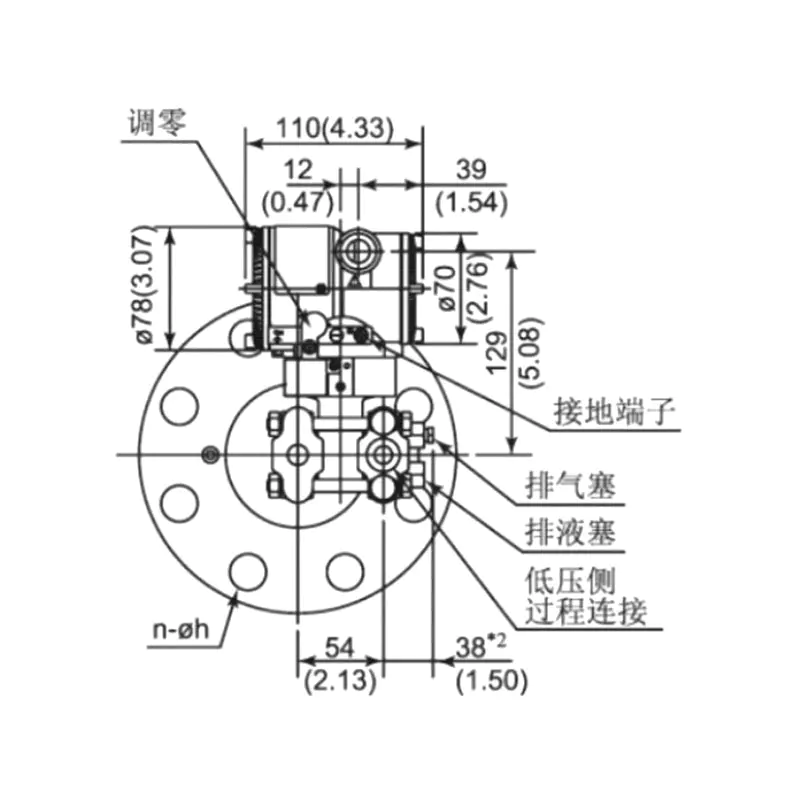

جدول 4 رسم ابعادی فلنج سطح
قطر اسمی فشار نامی ΦD ΦC Φd1*1 (نوع درج) Φg t پیچ و مهره
تعداد موضوع
DN 50 (ورجه آب بندی DIN 2526 نوع E) (فلنج DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6.4MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (ورجه آب بندی DIN 2526 نوع E) (فلنج DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6.4MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2 اینچ (ANSI B 16.5 نوع RF) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3 اینچ (ANSI B 16.5 نوع RF) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4 اینچ (ANSI B 16.5 نوع RF) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

توجه: کاربران می توانند به صورت اختیاری پیچ و مهره را نصب کنند.

شکل 5: نمودار اتصال الکتریکی
100025

توجه: تابع رابط سریع معادل ترمینال سیگنال است.

کد انتخاب قطعه فلنج ترانسمیتر سطح فشار دیفرانسیل XG3051
1 مونتاژ آب بندی شده مایع
LT فلنج تراز، بدون لوله مویرگی، ⊕ سمت
2 محدوده
2 0-100Pa ~ 1kPa (0-10 ~ 100mmH2O) / (0-1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600mmH2O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000mmH2O) / (0–20 تا 400mbar)
5 0-2.5kPa ~ 250kPa (0-0.25 ~ 25 mH2O) / (0-25 ~ 2500mbar)
6 0-30kPa ~ 3MPa (0-2 ~ 200 mH2O) / (0-0.3 ~ 30bar)
7 0–140kPa ~ 14MPa (0–3 ~ 300 mH2O) / (0–1.4 ~ 140bar)
3 اتصال فرآیند قطر اسمی نوع مهر مواد دیافراگم / مهر و موم صورت
A DN50 DIN 2501 DIN2501 نوع E DN2526 فولاد ضد زنگ 316 لیتر
B DN50 DIN 2501 DIN2502 نوع E DN2526 هاستلوی سی
C DN50 DIN 2501 DIN2503 نوع E DN2526 تانتالیوم
H DN80 DIN 2501 DIN2504 نوع E DN2526 فولاد ضد زنگ 316 لیتر
I DN80 DIN 2501 DIN2505 نوع E DN2526 هاستلوی سی
G DN80 DIN 2501 DIN2506 نوع E DN2526 تانتالیوم
D DN2" ANSI B 16.5 ANSI B 16.5 RF نوع ANSI B 16.5 فولاد ضد زنگ 316 لیتر
E DN2" ANSI B 16.5 ANSI B 16.6 RF نوع ANSI B 16.5 هاستلوی سی
F DN2" ANSI B 16.5 ANSI B 16.7 RF نوع ANSI B 16.5 تانتالیوم
K DN3" ANSI B 16.5 ANSI B 16.8 RF نوع ANSI B 16.5 فولاد ضد زنگ 316 لیتر
L DN3" ANSI B 16.5 ANSI B 16.9 RF نوع ANSI B 16.5 هاستلوی سی
M DN3" ANSI B 16.5 ANSI B 16.10 RF نوع ANSI B 16.5 تانتالیوم
N DN4" ANSI B 16.5 ANSI B 16.11 RF نوع ANSI B 16.5 فولاد ضد زنگ 316 لیتر
O DN4" ANSI B 16.5 ANSI B 16.12 RF نوع ANSI B 16.5 هاستلوی سی
P DN4" ANSI B 16.5 ANSI B 16.13 RF نوع ANSI B 16.5 تانتالیوم
Z سفارشی سازی ویژه
4 طبقه بندی فشار/فشار نامی استاندارد فشار فلنج
1 PN 1MPa/4MPa DIN 2501
2 PN 6.4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5 (به استثنای DN4" ANSI B 16.5)
5 نوع اتصال
F نوع تخت
H نوع درج، فولاد ضد زنگ 316L طول درج 50 میلی متر
I نوع درج، فولاد ضد زنگ 316L طول درج 100 میلی متر
G نوع درج، فولاد ضد زنگ 316L طول درج 150 میلی متر
L نوع درج، Hastelloy C طول درج 50 میلی متر
M نوع درج، Hastelloy C طول درج 100 میلی متر
N نوع درج، Hastelloy C طول درج 150 میلی متر
Z سفارشی سازی ویژه
6 مایع پرکننده محدوده دما
W روغن سیلیکون با دمای پایین -65 ~ 145 درجه سانتی گراد
S روغن سیلیکون با دمای محیط -30 ~ 200 درجه سانتیگراد
H روغن سیلیکون با دمای بالا -10 ~ 350 درجه سانتی گراد
U روغن سیلیکونی با دمای فوق العاده بالا 0 ~ 415 درجه سانتی گراد
V روغن نباتی 0 ~ 250 درجه سانتیگراد
F روغن فلوئور دار -30 ~ 260 درجه سانتیگراد
7 پیکربندی صورت دیافراگم فلنج خیس شده
N هیچ کدام
1 316 لیتر پوشش داده شده با FEP (اتیلن پروپیلن فلوئوردار)، دمای ≤180 درجه سانتی گراد
2 316 لیتر پوشش داده شده با PFA (Perfluoroalkoxy)، دمای ≤260 درجه سانتی گراد
3 دیافراگم لمینیت شده با فیلم PTFE (فیلم پلی تترا فلوئورواتیلن) [2]، دمای ≤200 درجه سانتی گراد (برای نوع درج قابل استفاده نیست)
4 316 لیتر پوشش داده شده با FEP (اتیلن پروپیلن فلوئوردار)، دمای ≤180 درجه سانتی گراد (Insert type only)
5 316 لیتر پوشش داده شده با PFA (Perfluoroalkoxy)، دمای ≤260 درجه سانتی گراد (Insert type only)
6 316 لیتری با روکش طلا
7 316 لیتر با روکش یاقوت
8 درمان ضد خلاء

محصول مرتبط
