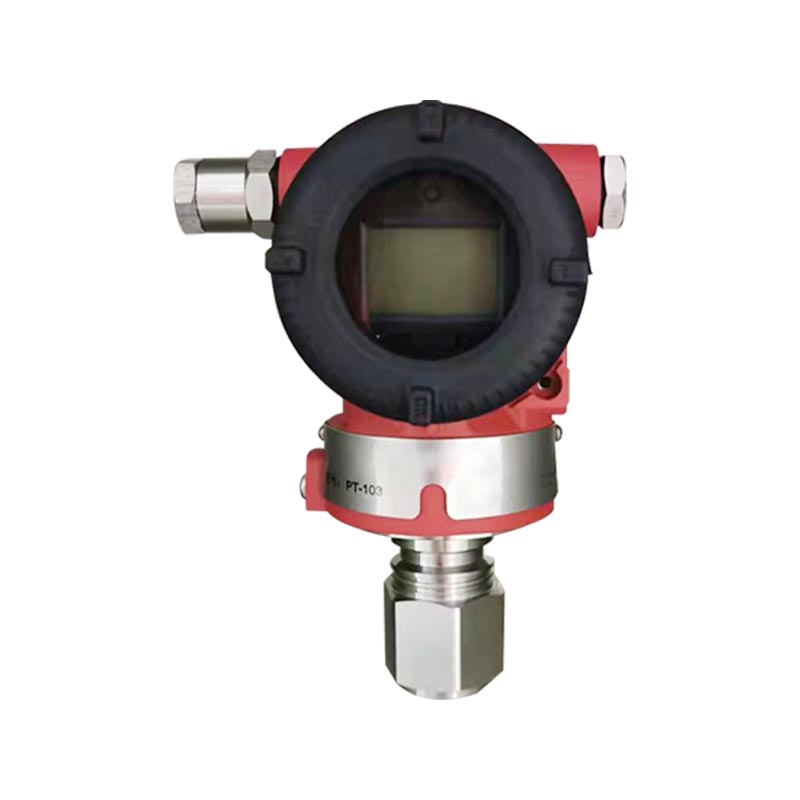

فرستنده فشار دیفرانسیل/فشار مطلق XG3051T

معرفی محصول：
XG3051T یک فرستنده فشار مستقیم با اتصال مستقیم سری 3051T است که در دو نوع موجود است: فشار سنج و فشار مطلق. استفاده از حسگر خازنی، دیافراگم 316L، خروجی HART 4-20mA، منبع تغذیه 24VDC، دقت 0.075-0.15% FS، LCD اختیاری، پشتیبانی از کالیبراسیون محلی/دستی، پوسته ضد انفجار، حفاظت IP65، پوشش وسیع در خطوط لوله تحت فشار، مقاومت در برابر ضربه، بدون نیاز به نصب مستقیم لوله‌ها در طولانی مدت.

برنامه های کاربردی اصلی:
اندازه گیری فشار گازها، مایعات و بخارات؛ مورد استفاده در شبکه های پتروشیمی، شیمیایی، برق، متالورژی، تصفیه آب و شبکه های خط لوله نفت و گاز. نوع فشار مطلق برای شرایط خلاء، فشار منفی، تقطیر و تقطیر مناسب است. فشار سنج برای نظارت بر فشار خطوط لوله معمولی و مناطق مخزن استفاده می شود و به سیستم های کنترل DCS/PLC متصل می شود.

تماس با ما
PREV：فرستنده از راه دور فشار دیفرانسیل/فشار مطلق XG3051Tبعدی：مقاله بعدی وجود ندارد
سوالات متداول مشخصات عملکرد مشخصات عملکردی نصب و راه اندازی دستورالعمل های اتصال فرآیند مشخصات فیزیکی
Q1: چگونه می توان بین مدل های فشار سنج XG3051T و فشار مطلق تمایز قائل شد و آیا می توان آنها را به جای یکدیگر مورد استفاده قرار داد؟
A: فشار گیج بر اساس فشار اتمسفر محلی است و فشار مطلق بر اساس خلاء مطلق است. دم‌های سخت‌افزاری متفاوت هستند و نمی‌توان آنها را مستقیماً تعویض کرد. نوع فشار مطلق برای شرایط کاری خلاء ترجیح داده می شود، در حالی که نوع فشار گیج برای فشار معمولی خط لوله ترجیح داده می شود.

Q2: سیگنال خروجی 4-20 میلی آمپر است. آیا از پروتکل HART پشتیبانی می کند؟
پاسخ: XG3051T دارای استاندارد 4-20 میلی آمپر HART است که می تواند به صورت دستی برای پارامترها تنظیم شود یا یک هد LCD محلی برای مشاهده مقادیر فشار به صورت محلی انتخاب شود.

Q3: آیا رسانه می تواند مستقیماً با دیافراگم فرستنده تماس بگیرد و با چه ماده ای در تماس است؟
A: محیط ساختار اتصال مستقیم مستقیماً با دیافراگم تماس می گیرد و دیافراگم استاندارد فولاد ضد زنگ 316L است. رسانه های خورنده قوی نیاز به تایید قبلی شرایط عملیاتی و انتخاب مواد غشایی خاص دارند.

Q4: دلایل رایج برای خرابی خروجی فرستنده و پرش عددی چیست؟
پاسخ: ابتدا بررسی کنید که آیا منبع تغذیه 24 ولت طبیعی است و آیا اتصالات شلی در سیم کشی وجود دارد یا خیر. ثانیاً، تأثیر و انسداد رسانه های فرآیندی را بررسی کنید. دوباره با کنترلر HART تنظیم و کالیبره کنید و تنظیمات محدوده را برای هر گونه ناهنجاری بررسی کنید.

Q5: XG3051T برای چه محیط‌هایی در محل و سطوح ضد انفجار مناسب است؟
A: سطح حفاظت IP65، از انتخاب ضد انفجار پشتیبانی می کند. مناسب برای پتروشیمی، شیمیایی، تصفیه آب، برق و سایر کاربردهای در محل؛ از دماهای بالای بیش از محدوده و محیط های لرزش قوی خودداری کنید و دمای متوسط ​​نباید از محدوده مشخصات محصول تجاوز کند.

دقت مرجع برای تنظیم محدوده
(شامل خطی بودن مبتنی بر صفر، پسماند و تکرارپذیری) ± 0.075٪ اگر TD ＞10 (TD = حداکثر محدوده / محدوده تنظیم شده)، سپس: ± (0.0075 × TD)٪

اثر دمای محیط
کد محدوده اثر کل در -20 ℃ ~ 65 ℃
B/L ±(0.30×TD 0.20)%×Span
دیگران ±(0.20×TD 0.10)%×Span
کد محدوده اثر کل در -40 ℃ ~ -20 ℃ و 65 ℃ ~ 85 ℃
B/L ±(0.30×TD 0.20)%×Span
دیگران ±(0.20×TD 0.10)%×Span

اثر بیش از حد
± 0.075٪ x دهانه

ثبات دراز مدت

کد محدوده افکت (دریفت)
B/L ± 0.2٪ × بازه / 1 سال
دیگران ± 0.1٪ × بازه / 1 سال


اثر منبع تغذیه
± 0.001٪/10 ولت (12 تا 42 ولت DC)، ناچیز

محدوده و محدوده اندازه گیری (فشار سنج XG3051T)
کد محدوده تایپ کنید کیلو پاسکال نوار
B محدوده 0.6 ~ 6 6 تا 60 میلی‌بار
دهانه -6 تا 6 -60 تا 60 میلی‌بار
C محدوده 2 تا 40 0.02 ~ 0.4
دهانه -40 تا 40 -0.4~0.4
D محدوده 2.5 ~ 250 0.025 ~ 2.5
دهانه -100 تا 250 -1 ~ 2.5
F محدوده 30 تا 3000 0.3 تا 30
دهانه -100 تا 3000 -1 تا 30
G محدوده 0.1 تا 10 مگاپاسکال 1 تا 100
دهانه -0.1 تا 10 مگاپاسکال -1 تا 100
H محدوده 0.21 ~ 21 مگاپاسکال 2.1 ~ 210
دهانه -0.1 ~ 21 مگاپاسکال -1 تا 210
I محدوده 0.4 تا 40 مگاپاسکال 4 تا 400
دهانه -0.1 تا 40 مگاپاسکال -1 تا 400
J محدوده 0.6 ~ 60 MPa 6 تا 600
دهانه -0.1 تا 60 مگاپاسکال -1 تا 600


محدوده and Measureme محدوده nt (XG3051T- فشار مطلق)

کد محدوده تایپ کنید کیلو پاسکال نوار
L محدوده 2 تا 40 0.02 ~ 0.4
دهانه 0 تا 40 0~0.4
M محدوده 2.5 ~ 250 0.025 ~ 2.5
دهانه 0 تا 250 0 ~ 2.5
O محدوده 30 تا 3000 0.3 تا 30
دهانه 0 تا 3000 0 تا 30
مورد توضیحات
محدوده Limits می توان خودسرانه در محدوده بالا و پایین محدوده تنظیم کرد. توصیه می شود برای بهینه سازی ویژگی های عملکرد، کد محدوده را با کمترین نسبت کاهش ممکن انتخاب کنید.
تنظیم صفر صفر و دهانه را می توان به هر مقداری در محدوده اندازه گیری مشخص شده در جدول تنظیم کرد، مشروط بر اینکه: فاصله کالیبره شده ≥ حداقل فاصله.
جلوه موقعیت نصب تغییر موقعیت نصب به موازات سطح دیافراگم باعث رانش صفر نمی شود. برای انحراف موقعیت نصب بیش از 90 درجه نسبت به سطح دیافراگم: محدوده C دارای رانش صفر ＜0.25kPa است. محدوده های دیگر رانش صفر تا 0.15 کیلو پاسکال را نشان می دهند. تمام رانش صفر را می توان با تنظیم نقطه صفر تصحیح کرد. بدون اثر دهانه
خروجی 2 سیم، 4 تا 20 میلی آمپر DC. ارتباط دیجیتال HART اختیاری. خروجی خطی یا ریشه مربعی قابل انتخاب است.
خروجی signal limits: Imin=3.9 mA, Imax=20.5 mA
جریان زنگ هشدار هشدار کم (حداقل): 3.7 میلی آمپر
آلارم بالا (حداکثر): 21 میلی آمپر
حالت بدون زنگ (نگهداری): مقدار فعلی معتبر را قبل از خطا نگه دارید
زنگ پیش‌فرض کارخانه: حالت هشدار بالا
زمان پاسخگویی ثابت میرایی تقویت کننده: 0.1 ثانیه. ثابت زمانی سنسور: 0.1-1.6 ثانیه (بستگی به برد و نسبت خاموشی دارد). ثابت زمانی قابل تنظیم اضافی: 0.1-60 ثانیه.
زمان گرم کردن 15 ثانیه
دمای محیط -40 تا 85 درجه سانتیگراد
-20 تا 65 درجه سانتیگراد (با حلقه آب بندی LCD و FKM)
ذخیره سازی / دمای حمل و نقل -50 تا 85 درجه سانتیگراد
-40 تا 85 درجه سانتیگراد (with LCD)
محدودیت های فشار از خلاء تا حداکثر برد.


محدودیت اضافه بار:

محدوده 6 کیلو پاسکال 40 کیلو پاسکال 250 کیلو پاسکال 3 مگاپاسکال
کد (ب) (C/L) (D/M) (F/O)
محدودیت اضافه بار 0.2 مگاپاسکال 1 مگاپاسکال 4 مگاپاسکال 16 مگاپاسکال
محدوده 10 مگاپاسکال 21 مگا پاسکال 40 مگاپاسکال 60 مگاپاسکال
کد (H) (من) (من) (K)
محدودیت اضافه بار 20 مگاپاسکال 50 مگاپاسکال 50 مگاپاسکال 70 مگاپاسکال


سازگاری الکترومغناطیسی (EMC)
صفحه بعدی، ضمیمه EMC' را ببینید

منبع تغذیه و شرایط بار
ولتاژ منبع تغذیه 24V,R ≤ (Us-12V)/Imax k است
که در آن Imax = 23 میلی آمپر
حداکثر ولتاژ منبع تغذیه: 42 VDC
محدوده بار ارتباطات دیجیتال: 230 ~ 600Ω

اتصال برق
غده کابل M20×1.5; پایانه های مناسب برای هادی های 0.5 تا 2.5 میلی متر مربع.

اتصال فرآیند
اتصال فرآیند استاندارد: رزوه داخلی NPT 1/2. آداپتورهای موجود برای NPT 1/2، G1/2، M20×1.5 thread خارجی و درگاه خلاء KF16.

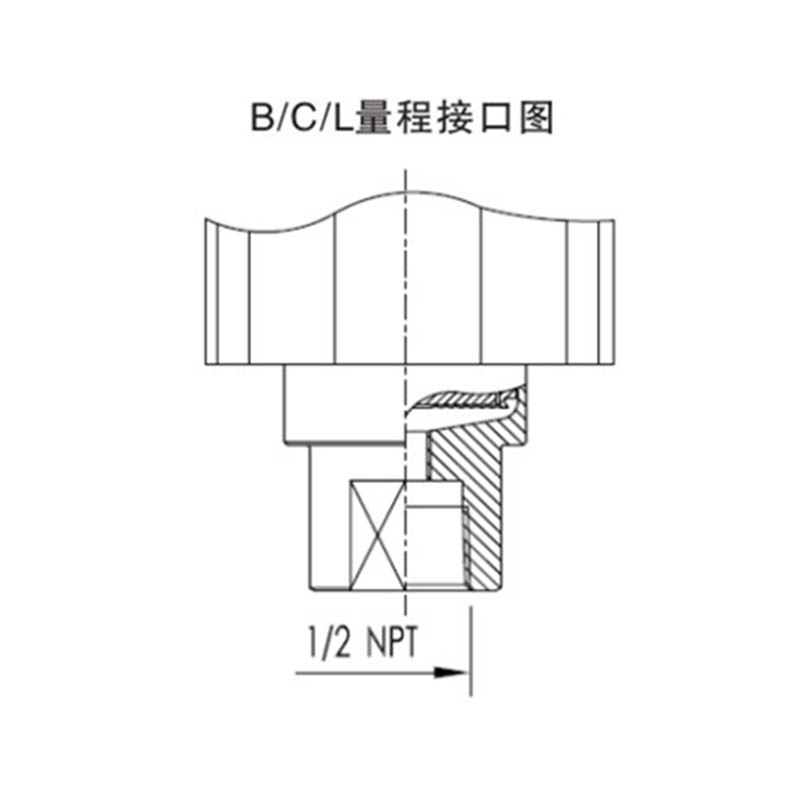

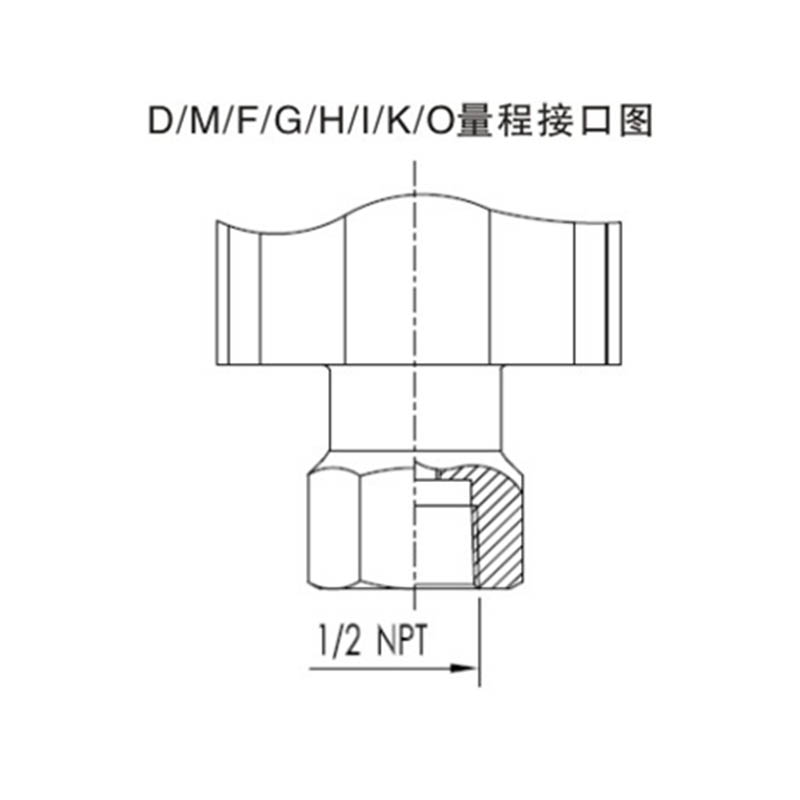

شرح اتصال فرآیند (کد 1)
قالب استاندارد (کد 1)
100064-Mjut 100054-1-6F2j
فرم واسط مشتق
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

جدول کد مدل و مشخصات

انتخاب ترانسمیتر فشار 3051T
1 G فشار سنج
A فشار مطلق
2 دقت خروجی
U خطای اصلی ± 0.04٪ 4 تا 20 میلی آمپر با ارتباط HART
B خطای اصلی ± 0.075٪ 4 تا 20 میلی آمپر با ارتباط HART
A خطای اصلی ± 0.05٪ 4 تا 20 میلی آمپر با ارتباط HART
C خطای اصلی ± 0.01٪ 4 تا 20 میلی آمپر با ارتباط HART
N خروجی آنالوگ 4 تا 20 میلی آمپر
3 فشار سنج
B 0-0.6kPa ~ 6kPa / (0-60 ~ 600 mmH2O) / (0-6 ~ 60mbar)
C 0-2kPa ~ 40kPa / (0-200 ~ 4000 mmH2O) / (0-20 ~ 400mbar)
D 0-2.5kPa ~ 250kPa / (0-0.25 ~ 25 mH2O) / (0-25 ~ 2500mbar)
F 0-30kPa ~ 3MPa / (0-3 ~ 300 mH2O) / (0-0.3 ~ 30bar)
G 0-0.1 مگاپاسکال ~ 10 مگاپاسکال (0-1 تا 100 بار)
H 0–0.21 MPa ~ 21 MPa (0–2.1 ~ 210 bar)
I 0-0.4 MPa ~ 40 MPa (0-4 ~ 400 bar)
J 0-0.6 MPa ~ 60 MPa (0-6 ~ 600 bar)
L 0-2 kPa ~ 40 kPa (0-200 ~ 4000 mmH2O / 0-20 ~ 400 mbar). فقط فشار مطلق
M 0-2.5 کیلو پاسکال ~ 250 کیلو پاسکال (0-25 تا 2500 میلی بار). فقط فشار مطلق
N 0-30 کیلو پاسکال ~ 3 مگاپاسکال (0-0.3 ~ 30 بار). فقط فشار مطلق
4 مواد دیافراگم / سیال پرکننده
A روغن 316 لیتری فولاد ضد زنگ/سیلیکون
B فولاد ضد زنگ 316 لیتر / روغن فلوئوردار
C روغن Hastelloy C / سیلیکون
D هاستلوی C / روغن فلوئوردار
5 اتصال فرآیند
1 رزوه داخلی 1/2 اینچی NPT

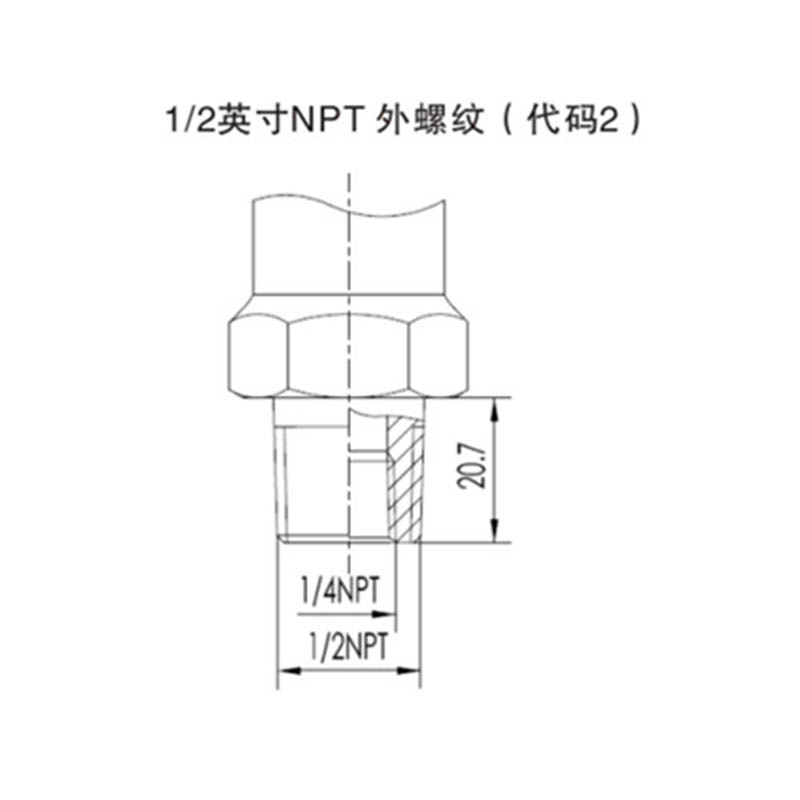

2 نخ خارجی NPT 1/2 اینچی (با 1/4 اینچ NPT در داخل)

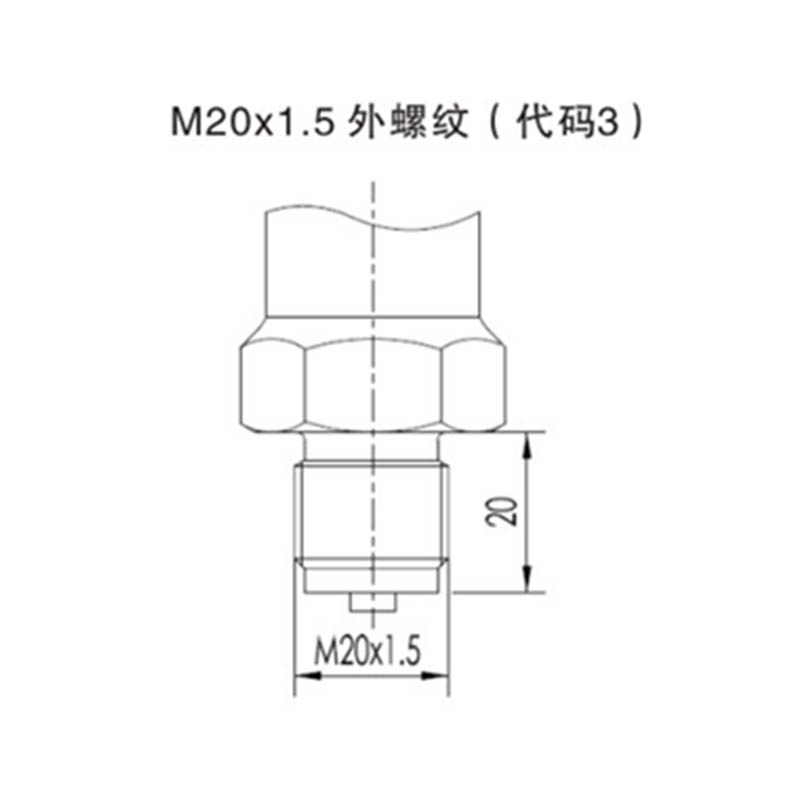

3 رزوه خارجی M20×1.5

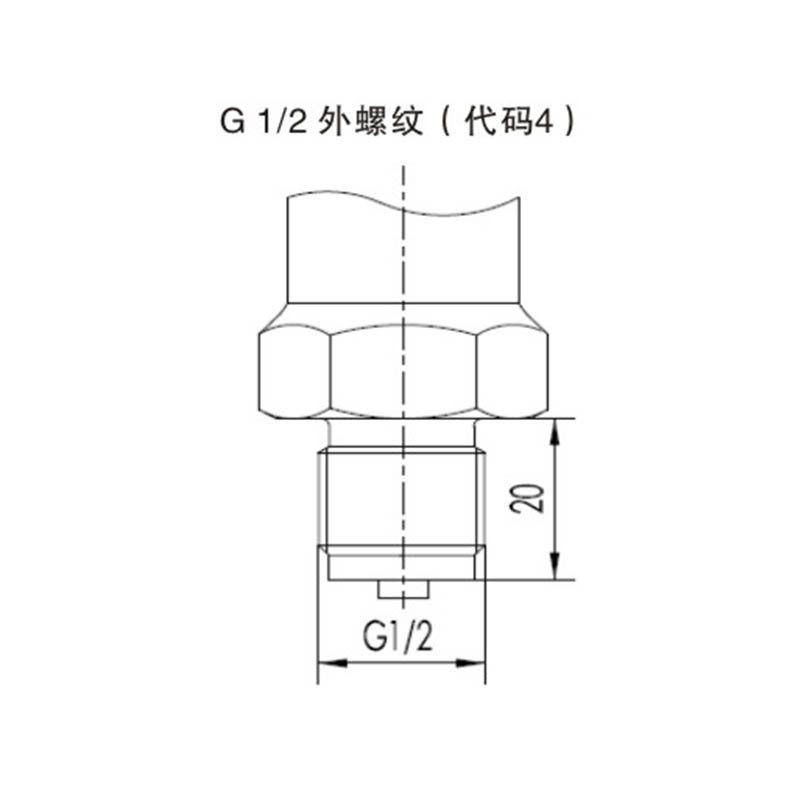

4 رزوه خارجی G1/2

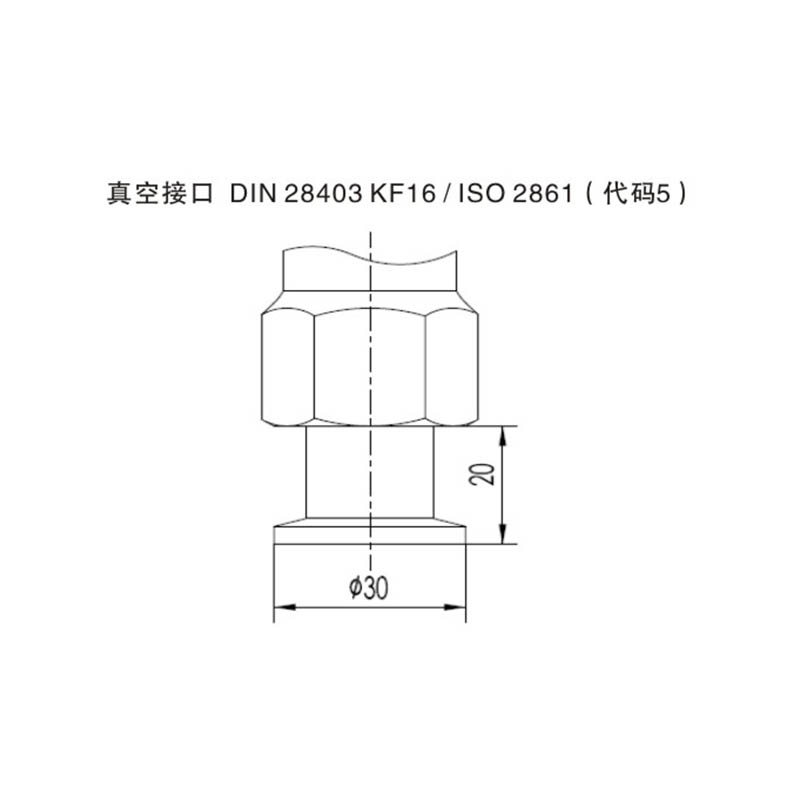

5 اتصال وکیوم DIN 28403 KF16 / ISO 2861

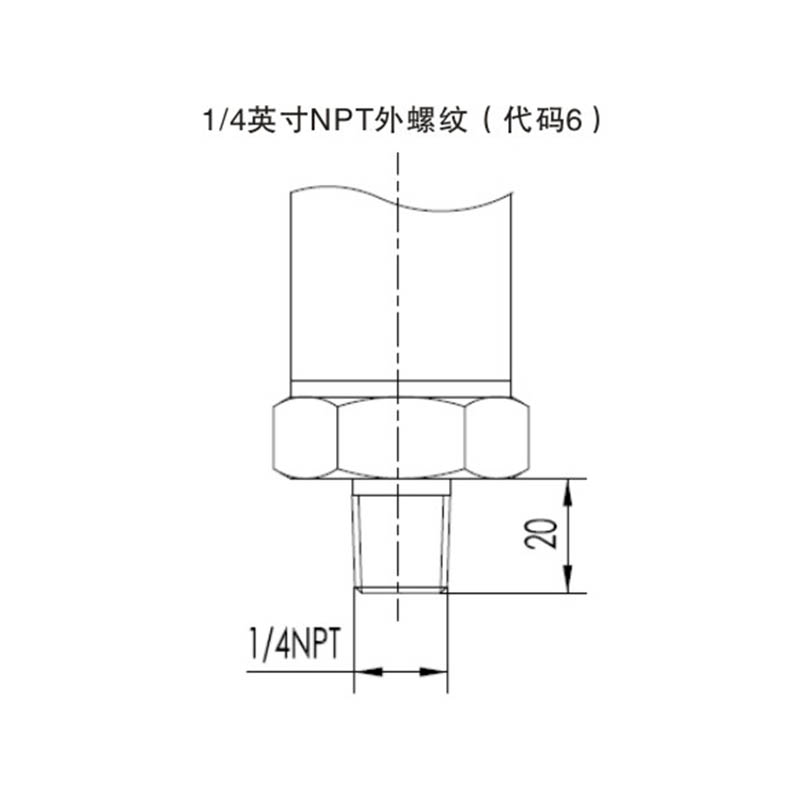

6 رزوه خارجی 1/4 اینچ NPT
6 عملکرد ویژه
N هیچ کدام
P حفاظت در برابر صاعقه
O تصفیه بدون روغن (برای اندازه گیری اکسیژن: پر کردن روغن فلوئوردار، حلقه مهر و موم FKM، <6 مگاپاسکال، <60 درجه سانتیگراد)
7 براکت نصب
N هیچ کدام
1 فولاد ضد زنگ
2 فولاد کربن گالوانیزه
8 نمایش
N بدون نمایشگر
2 LCD با نور پس زمینه (-20 درجه سانتیگراد)
3 صفحه نمایش OLED (-40 درجه سانتیگراد)
9 درمان ضد انفجار
N نسخه استاندارد
A نوع ایمنی ذاتی، NEPSI
D نوع ضد شعله، NEPSI (به استثنای گلند کابل ضد شعله)
10 گزینه های اضافی
D دستگاه ورودی کابل ضد شعله
E دستگاه ورودی کابل ایمنی افزایش یافته است
V نسخه کم ولتاژ
S محفظه کامل فولاد ضد زنگ

توجه:
نکته 1: کدهای محدوده مربوط به رابط XG3051T. کدهای محدوده مربوط به نسخه فشار مطلق XG3051T.
نکته 2: اتصال خلاء DIN 28403 KF16 / ISO 2861 فقط برای محدوده های 2.5 بار اعمال می شود.

مورد توضیحات
مواد دیافراگم: فولاد ضد زنگ 316L، Hastelloy C
اتصال فرآیند: فولاد ضد زنگ 316 لیتری
مایع پرکننده: روغن سیلیکون
محفظه فرستنده: آلیاژ آلومینیوم با پوشش رزین اپوکسی
حلقه مهر و موم بدنه: لاستیک نیتریل (NBR)
پلاک: فولاد ضد زنگ 304
وزن 1.6 کیلوگرم (بدون LCD، براکت نصب و اتصال فرآیند)
رتبه بندی حفاظت از محوطه IP67


جدول زمانبندی سازگاری الکترومغناطیسی

خیر مورد آزمایشی استاندارد پایه شرایط تست سطح عملکرد
1 انتشار تشعشعی (محفظه) GB/T 9254-2008 جدول 5 30 مگاهرتز ~ 1000 مگاهرتز پاس
2 انتشار هدایت شده (پورت برق DC) جدول 1 GB/T 9254-2008 0.15 مگاهرتز ~ 30 مگاهرتز پاس
3 ایمنی ESD GB/T 17626.2-2006 4 کیلو ولت (تماس) / 8 کیلو ولت (هوا) B
4 مصونیت میدان الکترومغناطیسی RF GB/T 17626.3-2006 10 ولت بر متر (80 مگاهرتز ~ 1 گیگاهرتز) A
5 مصونیت میدان مغناطیسی فرکانس برق GB/T 17626.8-2006 30 A/M A
6 گذرای سریع الکتریکی / ایمنی انفجاری GB/T 17626.4-2008 2 کیلوولت (5/50 ns، 5 کیلوهرتز) B
7 افزایش ایمنی GB/T 17626.5-2008 1 کیلوولت (خط به خط) / 2 کیلو ولت (خط به زمین) (1.2/50 میکروثانیه) B
8 ایمنی اختلال هدایت شده توسط میدان RF GB/T 17626.6-2008 3 ولت (150 کیلوهرتز تا 80 مگاهرتز) A

توجه:
(1) سطح عملکرد A: عملکرد عادی در طول آزمایش در محدوده مشخصات فنی حفظ می شود.
(2) سطح عملکرد B: تخریب موقت یا از دست دادن عملکرد/عملکرد ممکن است در طول آزمایش و با بازیابی خود رخ دهد. شرایط عملیاتی واقعی، حافظه و داده ها بدون تغییر باقی می مانند.
