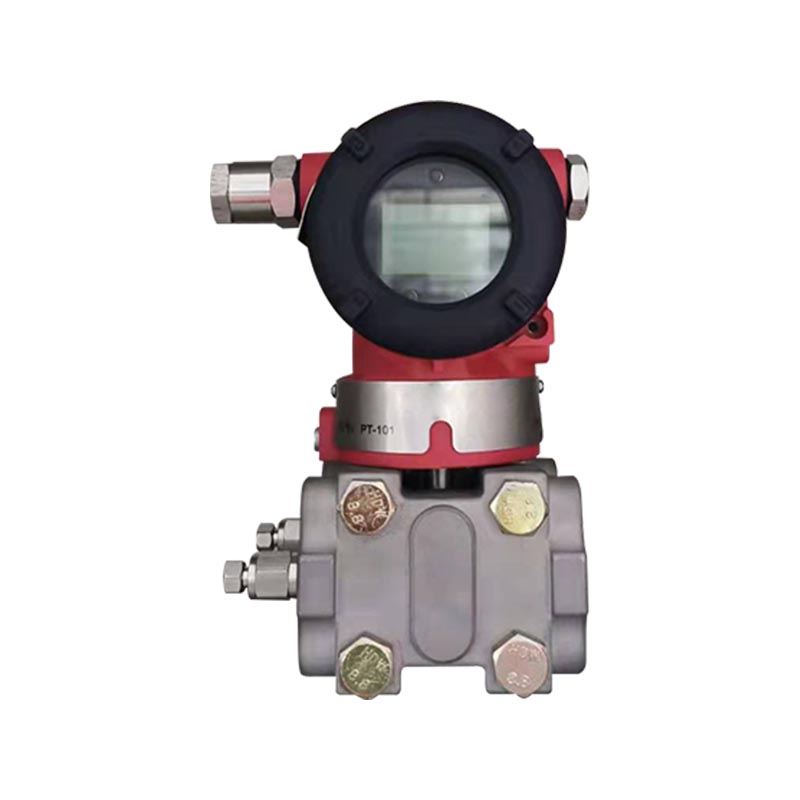

فرستنده فشار دیفرانسیل XG3051DP

Name: فرستنده فشار دیفرانسیل XG3051DP
Rating: 5 (99 reviews)

معرفی محصول:
XG3051DP متعلق به فرستنده فشار تفاضلی هوشمند خازنی سری 3051 داخلی است که از اصل حسگر خازنی برای تبدیل اختلاف فشار محیط اندازه گیری شده به سیگنال استاندارد HART 4-20 میلی آمپر استفاده می کند. می توان از آن برای اندازه گیری پارامترهای فرآیند مانند فشار دیفرانسیل، سطح مایع، سرعت جریان، سطح مایع ظرف بسته، اختلاف فشار خط لوله و غیره استفاده کرد. در سیستم های کنترل DCS و PLC به طور گسترده استفاده می شود.

صنعت کاربرد:
1. صنعت پتروشیمی: سطح مایع کتری واکنش، سرعت جریان خط لوله، اختلاف فشار فیلتر، سطح مایع مخزن، به طور گسترده در شرایط ضد انفجار استفاده می شود.
2. صنعت برق: نظارت بر سیستم های بویلر و توربین در نیروگاه ها، دبی بخار و آب، فشار منفی کوره، سطح مایع ظرف و اختلاف فشار فیلتر.
3. تصفیه آب / حفاظت از محیط زیست: فرآیندهای تصفیه فاضلاب و آب، سطح مخزن، نرخ جریان خط لوله، اختلاف فشار فیلتر.
4. صنعت متالورژی: اندازه گیری اختلاف فشار سیال، سطح مایع متوسط و جریان خط لوله فرآیند در فرآیندهای ذوب.
5. صنعت کاغذ: سطح مایع خمیر، اختلاف فشار فیلتر، اندازه گیری جریان فرآیند.

تماس با ما

PREV：فرستنده سطح مایع فشار دیفرانسیل XG3051LT بعدی：فرستنده از راه دور فشار دیفرانسیل XG3051DP

سوالات متداول مشخصات عملکرد مشخصات عملکردی نصب و راه اندازی دستورالعمل های اتصال فرآیند اتصالات الکتریکی جدول کد مدل و مشخصات مشخصات فیزیکی

Q1: XG3051DP چه پارامترهایی را می تواند اندازه گیری کند؟
A: این یک فرستنده فشار دیفرانسیل است که فشار دیفرانسیل را در هسته خود اندازه گیری می کند. از طریق تبدیل فشار دیفرانسیل، می تواند جریان خط لوله، سطح مایع ظرف بسته، اختلاف فشار قبل و بعد از فیلترها و فشار منفی کوره را اندازه گیری کند. اندازه گیری مستقیم فشار مطلق امکان پذیر نیست. هنگام اندازه گیری جریان، تابع ریشه مربع HART را می توان برای خروجی سیگنال های جریان فعال کرد.

Q2: دلیل سیگنال خروجی نادرست فرستنده و رانش بزرگ صفر چیست؟
پاسخ: نشتی، انسداد و تجمع مایع در لوله های فشار مثبت و منفی وجود دارد. ② خطای تنظیم مهاجرت محدوده. ③ تغییرات ناگهانی در دمای محیط. ④ غشا در معرض فشار بیش از حد قرار می گیرد. بررسی لوله‌های ضربه‌ای را در اولویت قرار دهید و با استفاده از کنترل‌کننده HART، صفر و محدوده را مجددا کالیبره کنید.

Q3: اقدامات احتیاطی برای سیم کشی دو سیم XG3051DP چیست؟
A: اتخاذ یک سیستم دو سیم DC24V، بدون تمایز بین خطوط سیگنال مثبت و منفی، حداکثر بار مدار از 500 Ω تجاوز نمی کند. ارتباط HART به یک مدار متصل به صورت سری با مقاومت 250 Ω نیاز دارد. مشخصات ضد انفجار را برای سیم کشی در شرایط ضد انفجار به شدت رعایت کنید و از اتصال زمین قابل اطمینان بدنه اطمینان حاصل کنید.

Q4: چه شرایط عملیاتی نیاز به جایگزینی غشاهای غیر 316L دارد؟
A: محیط آزمایش شده یک محیط بسیار خورنده است (اسید قوی، قلیایی قوی، محتوای یون کلرید بالا)، 316L خوردگی می کند، و لازم است ورق های فیلم Hastelloy C، Monel یا Tantalum را انتخاب کنید. شرایط بهداشتی مواد غذایی و دارویی نیاز به ساختارهای غشایی بهداشتی سفارشی دارد.

دقت مرجع برای تنظیم محدوده
(شامل خطی بودن، پسماند و تکرارپذیری مبتنی بر صفر) ± 0.075٪
اگر TD＞10 (TD = حداکثر فاصله / بازه تنظیم شده)، دقت: ± (0.0075 × TD)٪ است
دقت برای خروجی ریشه مربع 1.5 برابر دقت مرجع خطی فوق است.

اثر دمای محیط

کد دهانه	اثر کل از -20℃ ~ 65℃
A	±(0.45 × TD 0.25)٪ × دهانه
B	±(0.30 × TD 0.20)٪ × دهانه
C/D/E	±(0.20 × TD 0.10)٪ × دهانه
کد دهانه	اثر کل برای -40 ℃ ~ -20 ℃ و 65 ℃ ~ 85 ℃
A	±(0.45 × TD 0.25)٪ × دهانه
B	±(0.30 × TD 0.20)٪ × دهانه
C/D/E	±(0.20 × TD 0.10)٪ × دهانه
اثر خارج از محدوده	± 0.075٪ × دهانه

اثر فشار استاتیک

کد دهانه	کمیت اثر
A	±(0.15%URL 0.10%Span) / 4MPa
B	±(0.10%URL 0.075%Span) / 16MPa
C/D/E	±(0.05%URL 0.05%Span) / 16MPa

اثر فشار بیش از حد

کد دهانه	کمیت اثر
A	± 0.2٪ × دهانه / 4MPa
B	± 0.2٪ × دهانه / 16 مگا پاسکال
C/D/E	± 0.1٪ × دهانه / 16 مگا پاسکال

ثبات دراز مدت

کد دهانه	کمیت اثر
A	± 0.5٪ × دوره در سال
B	± 0.2٪ × دوره / سال
C/D/E	± 0.1٪ × دوره در سال

اثر منبع تغذیه: ± 0.001٪ / 10V (12-42 V DC)، ناچیز.

محدوده و محدودیت ها
کد دهانه	مورد	کیلو پاسکال	mbar
A	دهانه	0.1 ~ 1	1 تا 10
A	محدوده	−1 ~ 1	−10 تا 10
B	دهانه	0.2 ~ 6	2 تا 60
B	محدوده	-6 ~ 6	-60 تا 60
C	دهانه	0.4 ~ 40	4 تا 400
C	محدوده	-40 تا 40	-400 تا 400
D	دهانه	2.5 ~ 250	25 تا 2500
D	محدوده	-250 ~ 250	2500 ~ 2500
E	دهانه	20 تا 2000	0.2 ~ 20 بار
E	محدوده	-500 تا 2000	-5 تا 20 بار

پارامتر	مشخصات
محدوده Limits	قابل تنظیم آزادانه در محدوده بالا و پایین محدوده. توصیه می‌شود برای بهینه‌سازی عملکرد، کد span را با کمترین نسبت بازگشت ممکن انتخاب کنید.
تنظیم صفر	صفر و دهانه را می توان بر روی هر مقداری در محدوده اندازه گیری تنظیم کرد، مشروط بر اینکه: فاصله کالیبره شده ≥ حداقل فاصله
اثر موقعیت نصب	تغییر موقعیت نصب به موازات دیافراگم باعث عدم رانش صفر می شود. اگر موقعیت بیش از 90 درجه نسبت به سطح دیافراگم تغییر کند، یک افست صفر در کمتر از 0.4 کیلو پاسکال رخ می دهد (با تنظیم صفر قابل اصلاح است). بدون اثر دهانه
خروجی	2 سیم، 4 ~ 20 میلی آمپر DC، ارتباط دیجیتال HART اختیاری.
	خروجی خطی یا ریشه مربعی قابل انتخاب است.
	خروجی signal limits: Imin = 3.9 mA, Imax = 20.5 mA
جریان زنگ هشدار	حالت هشدار کم (دقیقه): 3.7 میلی آمپر
	حالت هشدار بالا (حداکثر): 21 میلی آمپر
	حالت بدون زنگ (نگهداری): جریان معتبر را قبل از خطا نگه دارید
	پیش‌فرض: حالت هشدار بالا
زمان پاسخگویی	ثابت میرایی واحد تقویت کننده: 0.1 ثانیه. ثابت زمانی حسگر: 0.1 ~ 2 ثانیه (بسته به بازه و چرخش).
	ثابت زمانی قابل تنظیم اضافی: 0.1 ~ 60 ثانیه.
	اثر خروجی غیر خطی (به عنوان مثال، ریشه مربع) به تابع بستگی دارد و قابل محاسبه است.
زمان گرم کردن	< 15 ثانیه
دمای محیط	-40 ~ 85 ℃
دمای محیط	-20 ~ 65 ℃ (با LCD و O-ring فلوئورو لاستیکی)
ذخیره سازی / دمای حمل و نقل	-50 ~ 85 ℃؛ -40 ~ 85 ℃ (با صفحه نمایش LCD)
فشار کاری	فشار کاری نامی: 16 MPa / 25 MPa / 40 MPa (سه امتیاز)
حد فشار استاتیک	از فشار مطلق 3.5 کیلو پاسکال تا فشار نامی. فشار اثبات می تواند 1.5 برابر فشار نامی باشد که به طور همزمان به هر دو طرف فرستنده اعمال می شود.
محدودیت اضافه بار یک طرفه	اضافه بار یک طرفه تا فشار نامی
سازگاری الکترومغناطیسی (EMC)	جدول ضمیمه سازگاری الکترومغناطیسی را در صفحه بعد ببینید

منبع تغذیه و شرایط بار
ولتاژ منبع تغذیه	24 V، R≤ (Us - 12 V) / Imax kΩ
ولتاژ منبع تغذیه	(که در آن Imax = 23 میلی آمپر)
حداکثر ولتاژ منبع تغذیه	42 VDC
حداقل ولتاژ منبع تغذیه	12 VDC; 15 VDC (با نور پس زمینه LCD)
محدوده بار ارتباطات دیجیتال	250 ~ 600 Ω

اتصال برق
غده کابل M20×1.5; بلوک ترمینال مناسب برای هادی های 0.5 ~ 2.5 میلی متر مربع.

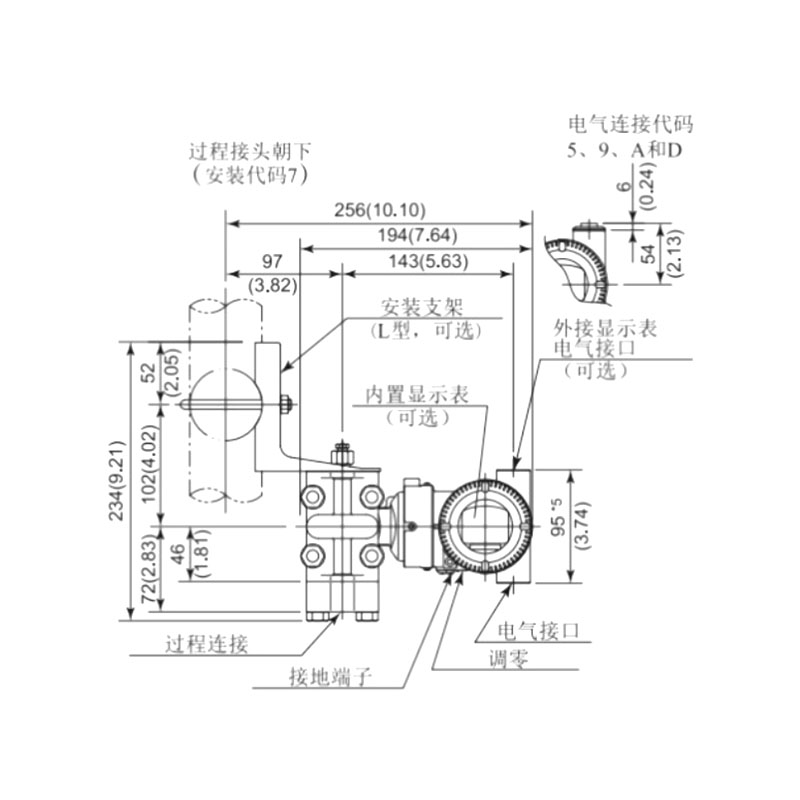

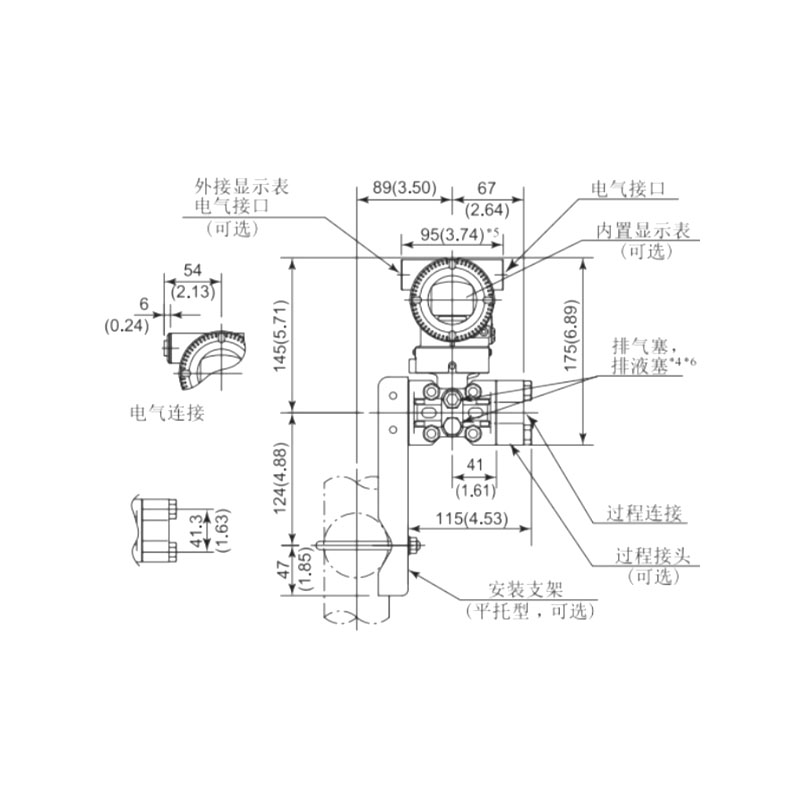

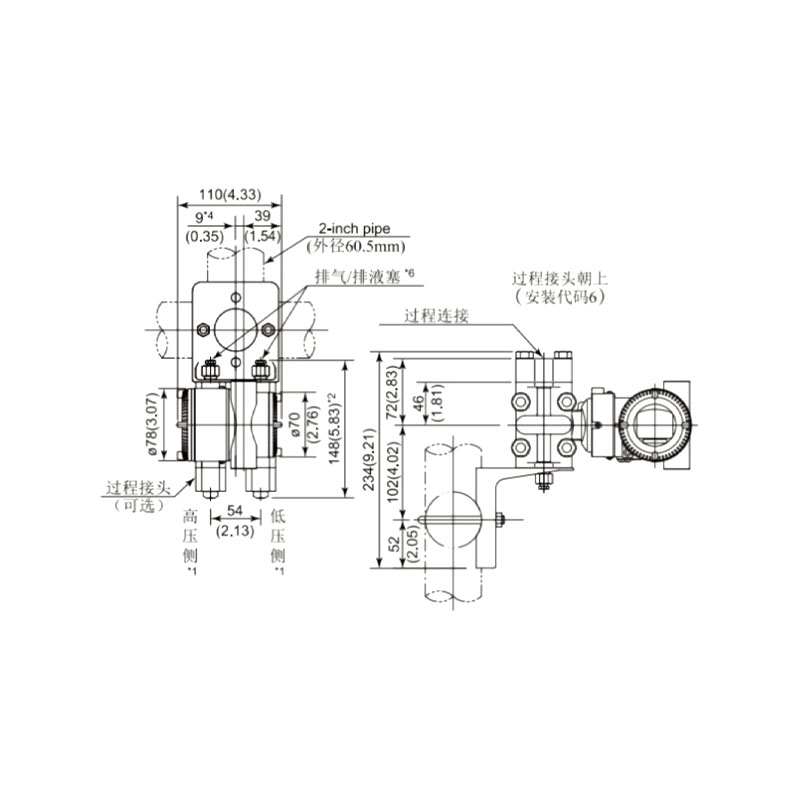

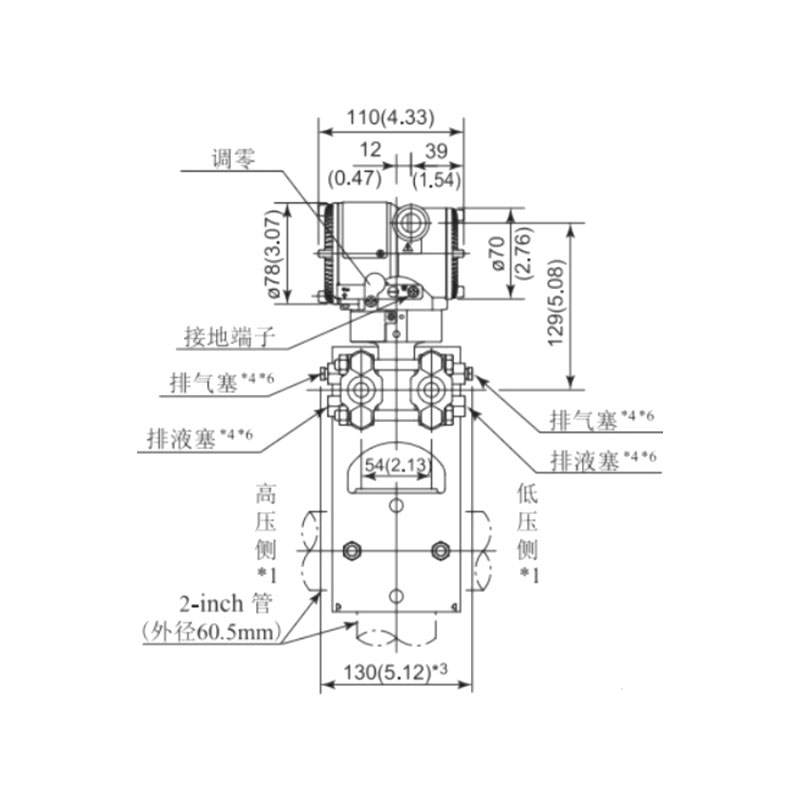

اتصال فرآیند
دو وجه انتهایی فلنج اتصال فرآیند با رزوه های داخلی NPT 1/4 و M10 ضربه زده می شود.

دستورالعمل های اتصال را برای ارسال یک طرفه بدون فلنج های حمل و نقل پردازش کنید

فلنج بیضوی فولادی ضد زنگ 1/2-NPT (کد 1)		1. فلنج محفظه فشار
		2. مهر و موم اورینگ
		3. اتصال فلنج بیضوی NPT 1/2
		4. پیچ و مهره
کانکتور تی ضد زنگ M20x1.5 (کد 2)		1. فلنج محفظه فشار
		2. اتصالات رزوه ای نر T شکل M20×1.5
		3. پیچ و مهره
		4. O-ring
		5. مهره M20×1.5
		6. لوله ورودی فشار

شکل 5: نمودار اتصال الکتریکی

توجه: تابع رابط سریع معادل ترمینال سیگنال است.

انتخاب مدل فرستنده فشار دیفرانسیل XG3051DP-

دقت

خروجی

خطای اصلی ± 0.05٪

4-20 میلی آمپر با ارتباط HART

خطای اصلی ± 0.075٪

4-20 میلی آمپر با ارتباط HART

خطای اصلی ± 0.1٪

4-20 میلی آمپر با ارتباط HART

خروجی آنالوگ 4-20 میلی آمپر

0-100Pa ~ 1kPa (0-10 ~ 100mmH2O) / (0-1 ~ 10mbar)

0-200Pa ~ 6kPa (0-20 ~ 600mmH2O) / (0-2 ~ 60mbar)

0-400Pa ~ 40kPa (0-40 ~ 4000mmH2O) / (0-20 ~ 400mbar)

0-2.5kPa ~ 250kPa (0-0.25 ~ 25mH2O) / (0-25 ~ 2500mbar)

0-30kPa ~ 3MPa (0-2 ~ 200 mH2O) / (0-0.3 ~ 30bar)

0-140kPa ~ 14MPa (0-3 ~ 300 mH2O) / (0-1.4 ~ 140bar)

جنس دیافراگم

مایع را پر کنید

فولاد ضد زنگ 316 لیتر

روغن سیلیکون

فولاد ضد زنگ 316 لیتر

روغن فلوئوردار

هاستلوی سی

روغن سیلیکون

هاستلوی سی

روغن فلوئوردار

فولاد ضد زنگ 316 لیتری با روکش طلا

روغن سیلیکون

فولاد ضد زنگ 316 لیتری با روکش طلا

روغن فلوئوردار

فولاد ضد زنگ 316L با پوشش FEP

روغن سیلیکون

تانتالیوم

روغن سیلیکون

فشار کاری نامی

0.2MPa (فقط برای محدوده A)

7MPa (فقط برای محدوده A)

16 مگا پاسکال

25 مگا پاسکال

40 مگا پاسکال

اتصال فرآیند
