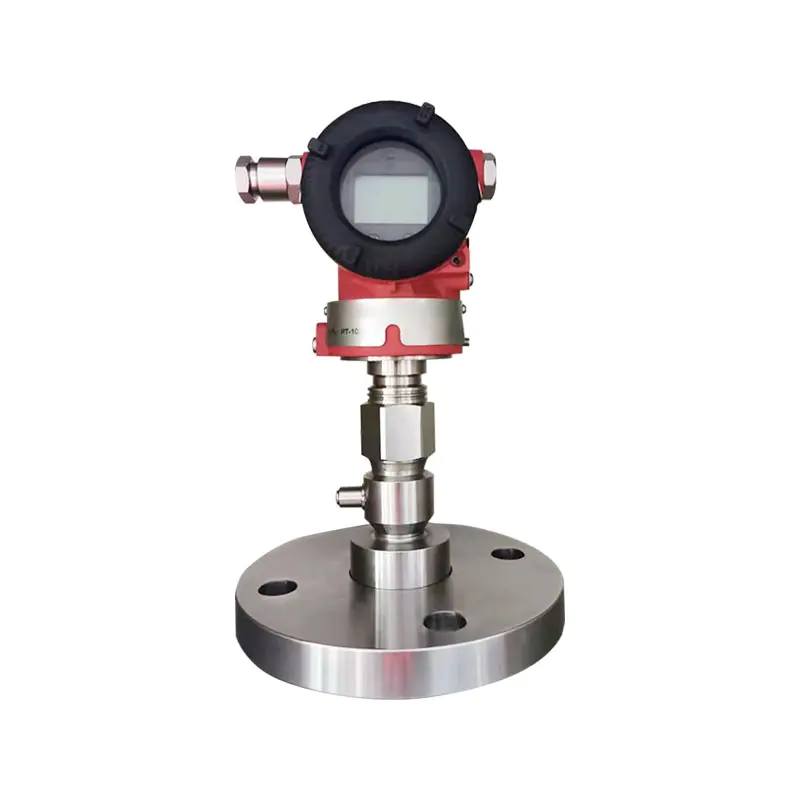

فرستنده از راه دور فشار دیفرانسیل/فشار مطلق XG3051T

معرفی محصول：
فرستنده فشار از راه دور هوشمند XG3051T از اندازه گیری فشار گیج و فشار مطلق پشتیبانی می کند. این یک ساختار جداسازی غشای مویرگی انتقال از راه دور را برای جداسازی محیط اندازه گیری شده از بدنه فرستنده اتخاذ می کند. این می تواند با ویسکوزیته بالا، تبلور آسان، انجماد آسان، خوردگی قوی و شرایط کاری متوسط ​​در دمای بالا مقابله کند و از انسداد متوسط ​​و خوردگی سنسورها جلوگیری کند.
خروجی 4-20 میلی آمپر سیگنال دیجیتال پروتکل HART روی هم قرار گرفته، دقت بالا، پایداری طولانی مدت خوب، پشتیبانی از کالیبراسیون پیکربندی در محل، اختیاری LCD در محل، با حفاظت ضد انفجار، مواد دیافراگم قابل تنظیم، انتقال سیگنال های فشار از راه دور.

صنایع قابل اجرا:
1. صنعت پتروشیمی: اندازه گیری فشار مخازن واکنش و مخازن ذخیره
2. برق: نظارت بر فشار شبکه دیگ بخار و لوله های حرارتی
3. متالورژی: تشخیص فشار در فرآیند ذوب
4. تصفیه آب: فاضلاب و فشار مخزن تصفیه آب شیمیایی
5. داروسازی: کنترل فشار مخازن فرآیندهای دارویی
6. غذا و نوشیدنی: اندازه گیری فشار مواد چسبناک
7. صنایع شیمیایی زغال سنگ: تشخیص فشار تجهیزات مختلف فرآیند
8. کاغذ سازی: جمع آوری فشار از رسانه خمیر

تماس با ما
PREV：فرستنده از راه دور فشار دیفرانسیل XG3051DPبعدی：فرستنده فشار دیفرانسیل/فشار مطلق XG3051T
سوالات متداول ورودی خروجی زمان پاسخگویی شرایط عمومی اتصالات الکتریکی جدول کد مدل و مشخصات ابعاد
Q1: فرستنده از راه دور XG3051T برای چه شرایط کاری مناسب است؟
A: مناسب برای ویسکوزیته بالا، تبلور آسان، انجماد آسان، خوردگی قوی و محیط های با دمای بالا. از طریق غشای انتقال از راه دور و جداسازی مویرگی، از ورود مستقیم محیط به بدنه فرستنده جلوگیری می شود و از انسداد و خوردگی سنسور جلوگیری می کند. از دو حالت اندازه گیری پشتیبانی می کند: فشار سنج و فشار مطلق.

Q2: چگونه بین فشار گیج و فشار مطلق انتخاب کنیم؟
A: فشار گیج را برای اندازه گیری فشار نسبی اتمسفر انتخاب کنید. هنگام اندازه گیری خلاء و فشار منفی، فشار مطلق باید به عنوان مرجع برای شرایط کاری انتخاب شود و نمی توان آن را مخلوط کرد. در غیر این صورت، خطاهای اندازه گیری قابل توجهی وجود خواهد داشت.

Q3: سیگنال خروجی چیست؟ آیا می توانم به دستگاه دستی HART متصل شوم؟
پاسخ: خروجی استاندارد آنالوگ 4-20 میلی آمپر، همراه با پروتکل دیجیتال HART، از پیکربندی در محل، اصلاح محدوده، کالیبراسیون نقطه صفر کنترلر HART پشتیبانی می کند و می تواند به سیستم های DCS و PLC متصل شود.

Q4: چگونه مواد را برای فیلم انتقال از راه دور انتخاب کنیم؟
A: فولاد ضد زنگ معمولی 316L. برای محیط های خورنده قوی، آلیاژ Hastelloy و فیلم تانتالیوم را می توان انتخاب کرد و ترکیب و دمای محیط را می توان هنگام سفارش ارائه کرد.

پارامترهای اندازه گیری: فشار گیج، فشار گرمازا، سطح مایع.
محدوده اندازه گیری
فرستنده فشار سنج از راه دور حد پایین: شروع از -100٪ URL (به طور مداوم قابل تنظیم)
حد بالا: تا 100٪ URL (به طور مداوم قابل تنظیم)
فرستنده از راه دور فشار مطلق حد پایین: شروع از 0~100% URL (به طور مداوم قابل تنظیم)
حد بالا: تا 100٪ URL (به طور مداوم قابل تنظیم)

محدوده اندازه گیری

جدول 1 - رابطه بین کد محدوده و محدوده
کد محدوده حداقل برد حداکثر برد فشار نامی (حداکثر)
C 6 کیلو پاسکال 40 کیلو پاسکال فشار نامی فلنج تراز
D 25 کیلو پاسکال 250 کیلو پاسکال
F 30 کیلو پاسکال 3 مگاپاسکال
G 1 مگاپاسکال 10 مگاپاسکال
H 2.1 مگاپاسکال 21 مگا پاسکال
I 4 مگاپاسکال 40 مگاپاسکال
L 6 کیلو پاسکال abs 40 کیلو پاسکال abs
M 25 کیلو پاسکال abs 250 کیلو پاسکال abs
O 30 کیلو پاسکال abs 3 مگاپاسکال abs
جدول 2 - جدول مقایسه فلنج از راه دور و حداقل برد
نوع فلنج قطر اسمی محدوده حداقل/حداکثر حداکثر طول مویرگی
نوع تخت DN 25/1" 160 کیلو پاسکال / 25 مگا پاسکال 10 متر
DN 50/2 اینچ 10 کیلو پاسکال / 10 مگا پاسکال 12 متر
DN 80/3" 6 کیلو پاسکال / 10 مگا پاسکال 16 متر
DN 4" 6 کیلو پاسکال / 3 مگا پاسکال 16 متر
نوع درج شده DN 50/2 اینچ 16 کیلو پاسکال / 10 مگا پاسکال 10 متر
DN 80/2" 6 کیلو پاسکال / 10 مگا پاسکال 16 متر
DN 4" 6 کیلو پاسکال / 3 مگا پاسکال 16 متر
نوع ریموت نصب شده روی نخ قطر بیرونی 109 میلی متر 160 کیلو پاسکال / 25 مگا پاسکال 10 متر

حداقل محدوده فشار سنج / فرستنده فشار مطلق از راه دور باید مقدار بزرگتر از حداقل محدوده های مشخص شده در جدول 1 و جدول 2 باشد. محدوده تنظیم شده نباید کمتر از محدوده حداقل باشد.
حداکثر دامنه فشار سنج / فرستنده از راه دور فشار مطلق باید مقدار کوچکتر بین حداکثر دامنه بدنه فرستنده و فشار نامی فلنج از راه دور باشد.

سیگنال خروجی
2 سیم، خروجی 4-20 میلی آمپر DC HART، ارتباطات دیجیتال. پروتکل HART بر روی سیگنال 4-20 میلی آمپر DC قرار می گیرد.
محدودیت سیگنال خروجی: Imin = 3.9 میلی آمپر، Imax = 20.5 میلی آمپر
جریان زنگ هشدار (حالت قابل تنظیم)
حالت هشدار کم (حداقل) 3.7 میلی آمپر
حالت هشدار بالا (حداکثر) 21 میلی آمپر
بدون حالت هشدار (نگه دار) مقدار فعلی معتبر را قبل از خطا نگه می دارد
تنظیم استاندارد جریان هشدار حالت هشدار بالا


ثابت میرایی جزء تقویت کننده 0.1 ثانیه است. ثابت زمانی سنسور و فلنج مهر و موم از راه دور بسته به محدوده سنسور، نسبت برد، طول مویرگی و ویسکوزیته سیال پرکننده از 0.2 تا 6 ثانیه متغیر است.
ثابت زمانی قابل تنظیم اضافی از 0.1 تا 60 ثانیه. متغیر است

شرایط نصب
فرستنده های گیج / فشار مطلق از راه دور بدون لوله های مویین می توانند مستقیماً از طریق فلنج از راه دور نصب شوند. انحراف موقعیت باعث یک جابجایی صفر قابل اصلاح می شود. محفظه الکترونیکی می تواند تا 360 درجه بچرخد و پیچ تنظیم می تواند آن را در هر موقعیتی محکم کند.

فلنج از راه دور گیج / فشار مطلق به فلنج های جفت مطابق با استانداردهای ANSI/DIN متصل می شود. چنین فلنج های جفت شونده باید به واشرهای نرم و پیچ و مهره های نصب کننده مجهز شوند (پیچ و مهره ها برای کاربران اختیاری هستند).

برای فرستنده های گیج / فشار مطلق از راه دور با لوله های مویین: اگر مجموعه آب بندی از راه دور در زیر بدنه فرستنده نصب شده باشد، حداکثر اختلاف ارتفاع بین مجموعه مهر و موم از راه دور و بدنه فرستنده باید کمتر از 5 متر باشد. هنگامی که فشار کاری زیر 100 کیلو پاسکال مطلق است، بدنه فرستنده را در زیر مجموعه مهر و موم از راه دور نصب کنید.

حداقل شعاع خمش لوله مویرگی 75 میلی متر است. هیچ کویلینگی مجاز نیست!

شرایط محیطی

دمای محیط
حداقل بستگی به مایع پرکننده دارد
حداکثر 85 ℃
دارای مهر و موم LCD و FKM -20 ~ 65 ℃
ذخیره سازی / دمای حمل و نقل
حداقل بستگی به مایع پرکننده دارد
حداکثر 85 ℃
رطوبت نسبی 0 ~ 100٪
مقاومت در برابر ضربه
شتاب 50 گرم
مدت زمان 11 میلی ثانیه
مقاومت در برابر لرزش 2 گرم تا 500 هرتز
سازگاری الکترومغناطیسی (EMC) جدول 4 "ضمیمه EMC" را در صفحه بعد ببینید

حد دمای حد متوسط فرآیند
دمای متوسط: -30 تا 400 درجه سانتیگراد

جدول 3 رابطه سیال پر، دمای عملیاتی و حداقل فشار عملیاتی
مایع را پر کنید روغن سیلیکون (S) روغن سیلیکون با دمای بالا (H) روغن سیلیکونی با دمای فوق العاده بالا (U) روغن نباتی (V)
چگالی @25℃ 960 کیلوگرم بر متر مکعب 980 کیلوگرم بر متر مکعب 1020 کیلوگرم بر متر مکعب 937 کیلوگرم بر متر مکعب
محدوده دمای عملیاتی -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
دما محدوده فشار عملیاتی (کیلو پاسکال مطلق)
20 درجه سانتیگراد > 10 > 10 > 10 > 25
100 ℃ > 25 > 25 > 25 > 50
150 ℃ > 50 > 50 > 50 > 75
200 ℃ > 75 > 75 > 75 > 100
250 ℃ > 100 > 100 > 100
350 ℃ > 100 > 100
400 ℃ > 100

توجه: باید توجه ویژه ای به مقادیر بیش از محدوده دما و فشار بالا داده شود. اینها را می توان از طریق برآورده کرد
طراحی خاص

مورد مشخصات
محدودیت فشار بدن فرستنده جارو برقی تا حداکثر فشار
فشار نامی فلنج از راه دور ANSI: 150 psi ~ 600 psi
DIN: PN 1.6 MPa ~ PN 10 MPa
وزن DN 50/2 اینچ: تقریباً 7 تا 10 کیلوگرم
DN 80/3 اینچ: تقریبا. 8 تا 11 کیلوگرم
DN 4 اینچ: تقریباً 9 تا 12 کیلوگرم
عملکرد ضد انفجار ضد شعله NEPSI: Ex dⅡC T6
ایمنی ذاتی NEPSI: Ex iaⅡC T4
دمای عملیاتی مجاز -40 ℃ ~ 65 ℃

شرایط قدرت و بار
ولتاژ منبع تغذیه 24 ولت است
R≤ (Us-12V) /Imax kQ 2
که در آن Imax = 23 میلی آمپر
حداکثر ولتاژ منبع تغذیه: 42VDC
حداقل ولتاژ منبع تغذیه: 12VDC،15VDC (صفحه نمایش LCD با نور پس زمینه)
محدوده بار ارتباطات دیجیتال: 250 ~ 600Q

مورد مشخصات
مواد
کپسول اندازه گیری فولاد ضد زنگ 316 لیتر
دیافراگم فولاد ضد زنگ 316 لیتر, Hastelloy C, Tantalum
فلنج فرآیند فولاد ضد زنگ 304
مایع را پر کنید روغن سیلیکون، روغن سیلیکون با دمای بالا، روغن سیلیکون با دمای فوق العاده بالا، روغن گیاهی
مسکن فرستنده آلیاژ آلومینیوم با پوشش اپوکسی
واشر مسکن لاستیک نیتریل (NBR)
پلاک نام فولاد ضد زنگ 304
اتصال برق غده کابل M20×1.5; پایانه های مناسب برای هادی های 0.5 ~ 2.5 میلی متر مربع
اتصال فرآیند فلنج مهر و موم از راه دور مطابق با استاندارد ANSI یا DIN است. نصب مستقیم در دسترس؛ رجوع به ترسیم ابعاد شود
کلاس حفاظت از مسکن IP67
جدول 4 پیوست EMC
خیر مورد آزمایشی استاندارد پایه شرایط تست سطح عملکرد
1 انتشار تشعشعی (محفظه) GB/T 9254-2008 جدول 5 30 مگاهرتز ~ 1000 مگاهرتز پاس
2 انتشار هدایت شده (پورت برق DC) جدول 1 GB/T 9254-2008 0.15 مگاهرتز ~ 30 مگاهرتز پاس
3 ایمنی تخلیه الکترواستاتیک (ESD). GB/T 17626.2-2006 4 کیلو ولت (تماس)، 8 کیلو ولت (هوا) B
4 مصونیت میدان الکترومغناطیسی RF تشعشع شده GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 مصونیت میدان مغناطیسی فرکانس برق GB/T 17626.8-2006 30 آمپر در متر A
6 ایمنی انفجار سریع گذرا الکتریکی GB/T 17626.4-2008 2 کیلوولت (5/50 ns، 5 کیلوهرتز) B
7 افزایش ایمنی GB/T 17626.5-2008 1 کیلو ولت (خط به خط) B
2 کیلوولت (خط به زمین) (1.2 us/50 us)
8 ایمنی اختلال انجام شده ناشی از میدان های RF GB/T 17626.6-2008 3 ولت (150 کیلوهرتز 80 مگاهرتز) A

یادداشت ها:
(1) سطح عملکرد A: عملکرد در طول آزمایش در محدوده مشخصات فنی باقی می ماند.
(2) سطح عملکرد B: تخریب موقت یا از دست دادن عملکرد/عملکرد ممکن است در طول آزمایش رخ دهد، اما واحد می تواند به طور خودکار بازیابی شود. وضعیت واقعی عملیات و داده های ذخیره شده بدون تغییر باقی می مانند.

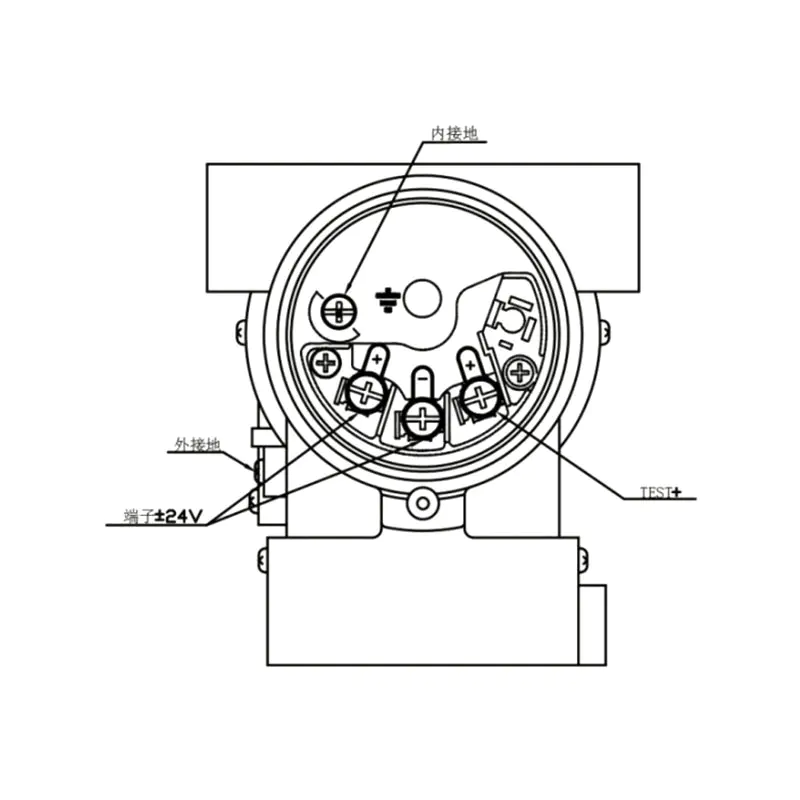

شکل 6: نمودار اتصال الکتریکی
100006

توجه: تابع رابط سریع معادل ترمینال سیگنال است.

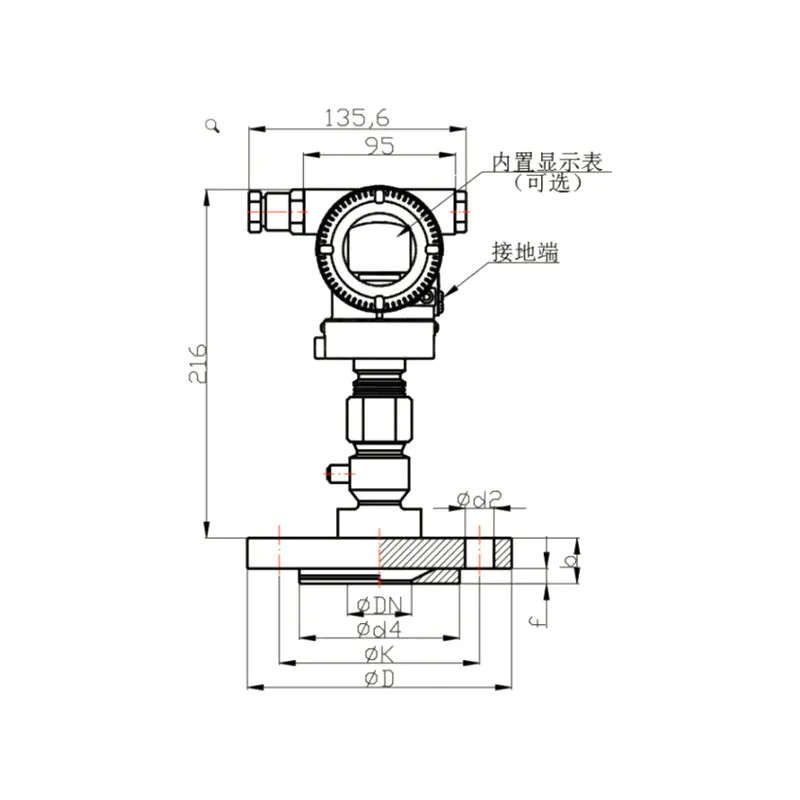

1 نوع پایه / فرستنده از راه دور فشار مطلق - انتخاب فلنج
10 گیج اصلی/مجموعه آب بندی از راه دور فشار مطلق

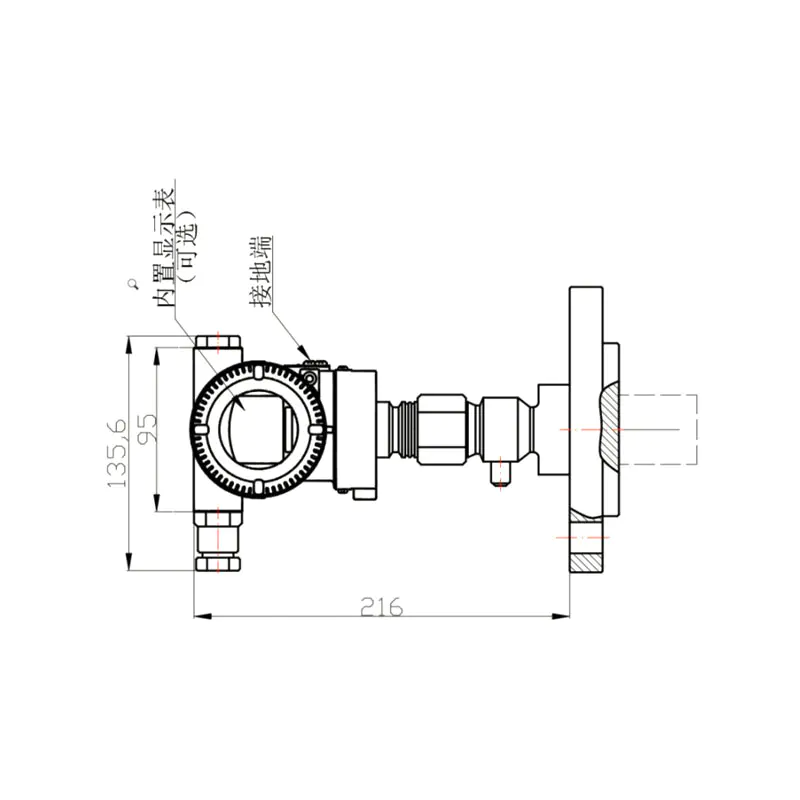

1 RN- نوع نصب مستقیم، بدون لوله مویرگی

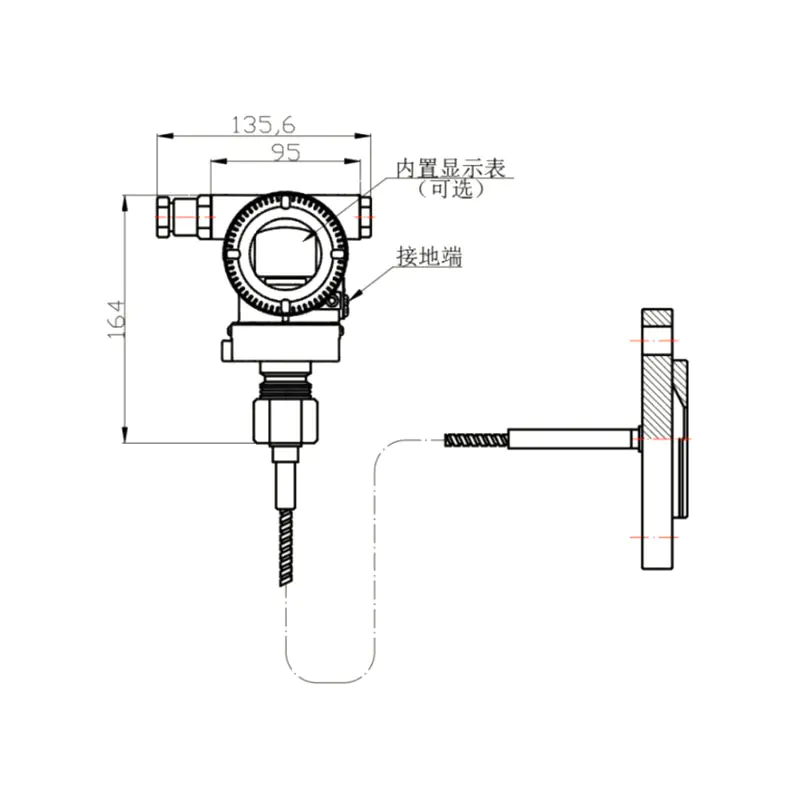

RS- با لوله مویین
20 اتصال فرآیند قطر اسمی نوع چهره مهر دیافراگم / مواد صورت مهر و موم
A DN50 DIN2501 نوع E DIN2526 فولاد ضد زنگ 316 لیتر
B DN50 DIN2502 نوع E DIN2526 هاستلوی سی
C DN50 DIN2503 نوع E DIN2526 تانتالیوم
H DN80 DIN2504 نوع E DIN2526 فولاد ضد زنگ 316 لیتر
I DN80 DIN2505 نوع E DIN2526 هاستلوی سی
G DN80 DIN2506 نوع E DIN2526 تانتالیوم
D DN2" ANSI B 16.5 RF ANSI B16.5 فولاد ضد زنگ 316 لیتر
E DN2" ANSI B 16.5 RF ANSI B16.5 هاستلوی سی
F DN2" ANSI B 16.5 RF ANSI B16.5 تانتالیوم
K DN3" ANSI B 16.5 RF ANSI B16.5 فولاد ضد زنگ 316 لیتر
L DN3" ANSI B 16.5 RF ANSI B16.5 هاستلوی سی
M DN3" ANSI B 16.5 RF ANSI B16.5 تانتالیوم
N DN4" ANSI B 16.5 RF ANSI B16.5 فولاد ضد زنگ 316 لیتر
O DN4" ANSI B 16.5 RF ANSI B16.5 هاستلوی سی
P DN4" ANSI B 16.5 RF ANSI B16.5 تانتالیوم
Q DN100 DIN2501 نوع E DIN2526 فولاد ضد زنگ 316 لیتر
S DN100 DIN2501 نوع E DIN2526 هاستلوی سی
T DN100 DIN2501 نوع E DIN2526 تانتالیوم
30 فشار نامی استاندارد فشار فلنج
1 PN 1MPa / 4MPa DIN2501
2 PN 6.4MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
توضیحات
40 F نوع تخت

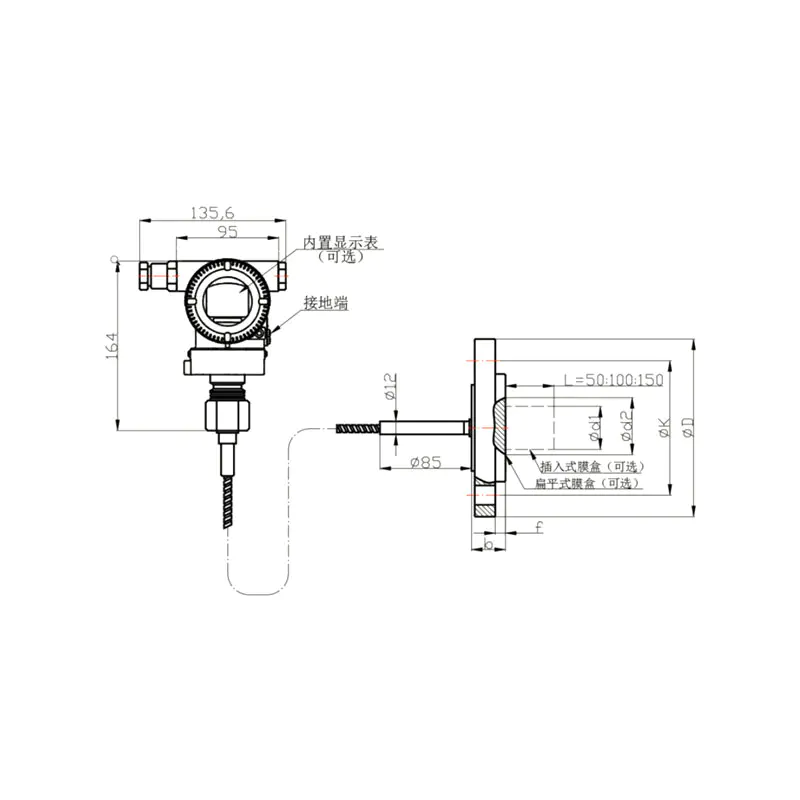

H نوع درج شده، فولاد ضد زنگ 316L، طول درج 50 میلی متر
I نوع درج شده، فولاد ضد زنگ 316L، طول درج 100 میلی متر
G نوع درج شده، فولاد ضد زنگ 316L، طول درج 150 میلی متر
L نوع درج شده، هاستلوی سی، طول درج 50 میلی متر
M نوع درج، هاستلوی سی، طول درج 100 میلی متر
N نوع درج، هاستلوی سی، طول درج 150 میلی متر
Z ویژه (ساخت سفارشی)
50 مایع را پر کنید دمای عملیاتی محدوده
S روغن سیلیکون -30 ~ 200 ℃
H روغن سیلیکون با دمای بالا -10 ~ 350 ℃
U روغن سیلیکون با دمای فوق العاده بالا -10 ~ 400 ℃
V روغن نباتی 0 ~ 250 ℃
F روغن فلوئوردار -30 ~ 260 ℃
L سیال پرکننده با دمای بسیار پایین -100 ~ 100 ℃
Z سیال پرکننده با دمای فوق العاده بالا 10 ~ 600 ℃
60 طول مویرگی
0 بدون مویرگی، نوع نصب مستقیم
1 1 متر
2 2 متر
3 3 متر
4 4 متر
5 5 متر
6 6 متر
7 7 متر
8 8 متر
9 9 متر
10 10 متر
11 11 متر
12 12 متر
… …
70 ویژگی قطعه مویرگی
N هیچ کدام
P مویرگی با لایه محافظ PVC
80 شکل صورت دیافراگمی از فلنج فرآیند خیس شده
N هیچ کدام
1 FEP (اتیلن پروپیلن فلوئوردار) پوشش داده شده روی 316 لیتر (دمای ≤ 180 ℃)
2 PFA (پرفلوئوروآلکوکسی) روی 316 لیتر (دمای ≤ 260 ℃) پوشش داده شده است.
3 غشای PTFE چسبانده شده روی دیافراگم (فقط نوع تخت)
4 FEP روکش شده روی 316 لیتر (دمای ≤ 180 ℃) (فقط نوع درج شده)
5 PFA پوشش داده شده روی 316L (دمای ≤ 260 ℃) (فقط نوع درج شده)
6 درمان ضد خلاء

2 گزینه برای مجموعه مهر و موم از راه دور فشار/فشار مطلق با دیافراگم داخلی [6]
10 مونتاژ مهر و موم از راه دور با دیافراگم داخلی
RN- نوع نصب مستقیم، بدون مویرگی
RS- با مویرگ
20 اتصال فرآیند قطر اسمی نوع چهره مهر دیافراگم / مواد صورت مهر و موم
U DN25 DIN 2501 نوع D DN2526 فولاد ضد زنگ 316 لیتر فولاد ضد زنگ 316 لیتر
V DN25 DIN 2501 نوع D DN2526 هاستلوی سی هاستلوی سی
W DN25 DIN 2501 نوع D DN2526 تانتالیوم تانتالیوم
X DN1" ANSI B 16.5 RF نوع ANSI B 16.5 فولاد ضد زنگ 316 لیتر فولاد ضد زنگ 316 لیتر
Y DN1" ANSI B 16.5 RF نوع ANSI B 16.5 هاستلوی سی هاستلوی سی
Z DN1" ANSI B 16.5 RF نوع ANSI B 16.5 تانتالیوم تانتالیوم
30 فشار نامی استاندارد فلنج فولاد ضد زنگ 316 لیتر
1 PN 1MPa / 4MPa DIN 2501
2 PN 6.3MPa / 10MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 مایع را پر کنید محدوده دما
S روغن سیلیکون -30 ~ 200 ℃
H روغن سیلیکون با دمای بالا -10 ~ 350 ℃
V روغن نباتی 0 ~ 250 ℃
F روغن فلوئوردار -30 ~ 260 ℃
50 توضیحات
1 1 متر
2 2 متر
3 3 متر
4 4 متر
5 5 متر
6 6 متر
… …
60 توضیحات
N هیچ کدام
P مویرگی با لایه محافظ PVC
70 توضیحات
N هیچ کدام
3 دیافراگم چسبانده شده با غشای PTFE (درجه حرارت ≤200℃)
6 درمان ضد خلاء
80 کد توضیحات
1 PTFE (پلی تترا فلوئورواتیلن)
2 فولاد ضد زنگ 316
3 هاستلوی سی
4 تانتالیوم

نکته 6: هنگام انتخاب مهر و موم گیربکس از راه دور فشار/خلاء برای دستگاه های دارای دیافراگم داخلی، ابتدا انتخاب گیج/فرستنده خلاء XG3051T را تکمیل کرده و از ردیف 40 در جدول گزینه های XG3051T گزینه R را انتخاب کنید.

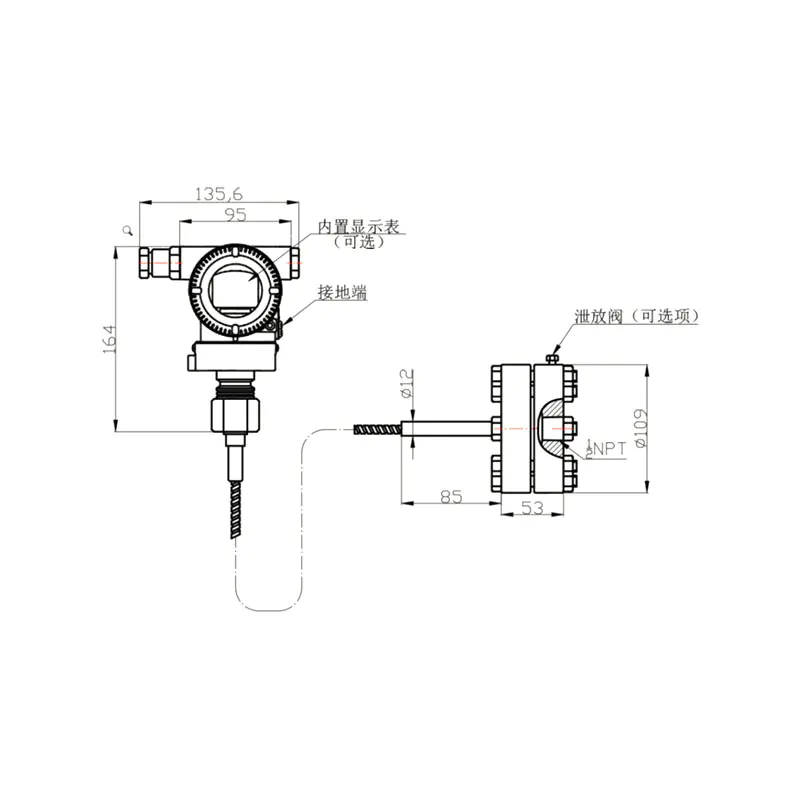

انتخاب مجموعه مهر و موم از راه دور گیج نصب شده 3 پیچ / فشار مطلق [10]
10 گیج نصب شده روی پیچ/مجموعه مهر و موم از راه دور فشار مطلق
RTW- با مویرگ
20 توضیحات
U فولاد ضد زنگ 316 لیتر
V هاستلوی سی
W تانتالیوم
30 فلاشینگ / سوراخ تخلیه
1 هیچ کدام
0 با سوراخ
40 مایع را پر کنید محدوده دما
S روغن سیلیکون -30 ~ 200 ℃
H روغن سیلیکون با دمای بالا -10 ~ 350 ℃
U روغن سیلیکون با دمای فوق العاده بالا -10 ~ 400 ℃
V روغن نباتی 0 ~ 250 ℃
F روغن فلوئوردار -30 ~ 260 ℃
L سیال پرکننده با دمای بسیار پایین -100 ~ 100 ℃
Z سیال پرکننده با دمای فوق العاده بالا 10 ~ 600 ℃
50 توضیحات
1 1 متر
2 2 متر
3 3 متر
4 4 متر
5 5 متر
6 6 متر
50 8 8 متر
… …
ویژگی قطعه مویرگی
60 N هیچ کدام
P مویرگی با لایه محافظ PVC
70 فرم صورت دیافراگم فلنج خیس شده
N هیچ کدام
P درمان ضد خلاء

نکته 10: هنگام انتخاب یک دستگاه آب بندی فلنج کنترل از راه دور رزوه ای، ابتدا قسمت بدنه فرستنده فشار گیج/فشار مطلق XG3051T را تکمیل کنید و گزینه R را برای انتقال از راه دور در ردیف 40 جدول گزینه های XG3051T انتخاب کنید.

شکل 1. نمودار دستگاه آب بندی از راه دور نوع پایه (نوع RS) شکل 2. نمودار نصب مستقیم دستگاه آب بندی از راه دور نوع پایه (نوع RN)
100051-KqgD 100042-3GnN
قطر اسمی فشار نامی ΦD ΦK Φd1 (درج شده) Φd2 (مسطح) Φd3 t b پیچ و مهره (تعداد) پیچ و مهره (نخ)
DN50 (صورت مهر و موم DIN 2526-E، فلنج DIN 2501) پ.ن1.6/4 مگاپاسکال 165 125 48.3 57 102 3⁺⁰·5 20 4 M16
PN6.4 مگاپاسکال 185 135 48.3 57 102 3⁺⁰·5 26 4 M20
PN10 مگاپاسکال 195 145 48.3 57 102 3⁺⁰·5 28 4 M20
DN80 (صورت مهر و موم DIN 2526-E، فلنج DIN 2501) پ.ن1.6/4 مگاپاسکال 200 160 76 75 138 3⁺⁰·5 24 8 M16
PN6.4 مگاپاسکال 215 170 76 75 138 3⁺⁰·5 28 8 M20
PN10 مگاپاسکال 230 180 76 75 138 3⁺⁰·5 32 8 M24
DN2 اینچ (ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·5 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·5 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3 (ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·5 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·5 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4 اینچ (ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·5 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·5 32 8 M18

توجه: کاربران می توانند به صورت اختیاری پیچ و مهره را نصب کنند.

شکل 3: دستگاه آب بندی از راه دور با دیافراگم داخلی (نوع ایالات متحده) شکل 4: نمودار نصب مستقیم دستگاه مهر و موم کنترل از راه دور با دیافراگم داخلی (نوع UN) شکل 5: نمودار دستگاه آب بندی کنترل از راه دور نوع نصب رشته ای (نوع RTW)
100033 100015 100024
جدول 6 ابعاد ساختاری مجموعه مهر و موم از راه دور با دیافراگم داخلی برای اتصال DIN 2501
DN PN ابعاد، میلی متر وزن (کیلوگرم)
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6.3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16 مگا پاسکال 140 100 68 24 2 52 – 4×M16 3.6
25 مگا پاسکال 150 105 68 28 2 96 – 4×M20 4
جدول 7 ابعاد ساختاری مجموعه مهر و موم از راه دور با دیافراگم داخلی برای اتصال ANSI B 16.5
DN psi ابعاد، میلی متر G2 UNC وزن (کیلوگرم)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8 اینچ 3.6
1500 150 101.5 – 51 36 7 64 4×7/8 اینچ 4

محصول مرتبط

Xinguo Group Co., Ltd.
درباره ما Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. یک شرکت با فناوری پیشرفته با شرکت های تابعه از جمله Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. و Anhui Xinguo Precious Metals Co., Ltd. شهر متمدن دارای سرمایه ثبت شده 118 میلیون یوان، مساحت زمین بیش از 150 مو و مساحت ساختمان 60000 متر مربع است. این شرکت در حال حاضر بیش از 300 کارمند دارد که در میان آنها بیش از 50 نفر پرسنل حرفه ای و فنی شامل مهندسان ارشد، مهندسان و دستیاران مهندس هستند.
The Group is a China Custom فرستنده از راه دور فشار دیفرانسیل/فشار مطلق XG3051T Manufacturers and فرستنده از راه دور فشار دیفرانسیل/فشار مطلق XG3051T Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. به تولید طیف کاملی از مواد آلیاژی دقیق اختصاص دارد و به عنوان عضو شورای شاخه مواد ابزار انجمن ابزار و کنترل چین فعالیت می کند. محصولات شاخص آن سیم های آلیاژی ترموکوپل (انواع K، N، E، J، T)، سیم های آلیاژی جبرانی ترموکوپل (KX، EX، NX، JX، TX، KCA، KCB، NC، SC)، آلیاژهای گرمایشی با مقاومت بالا، آلیاژهای مقاومت دقیق، آلیاژهای مقاوم در برابر گرمایش، آلیاژهای آلیاژی مقاوم در برابر گرمایش، p. آلیاژها این محصولات به طور گسترده در صنایع هوانوردی، نفت، مهندسی شیمی، ماشین‌سازی، نیرو و صنایع انرژی استفاده می‌شوند.
مشاهده بیشتر
  • 0سال

    تاسیس شده در

  • 0+مو

    مساحتی از

  • 0+

    کارمندان با تجربه

  • 0㎡

    مساحت ساختمان

گواهینامه ها
اخبار شما را با
آخرین اخبار شرکت و صنعت
مشاهده بیشتر
