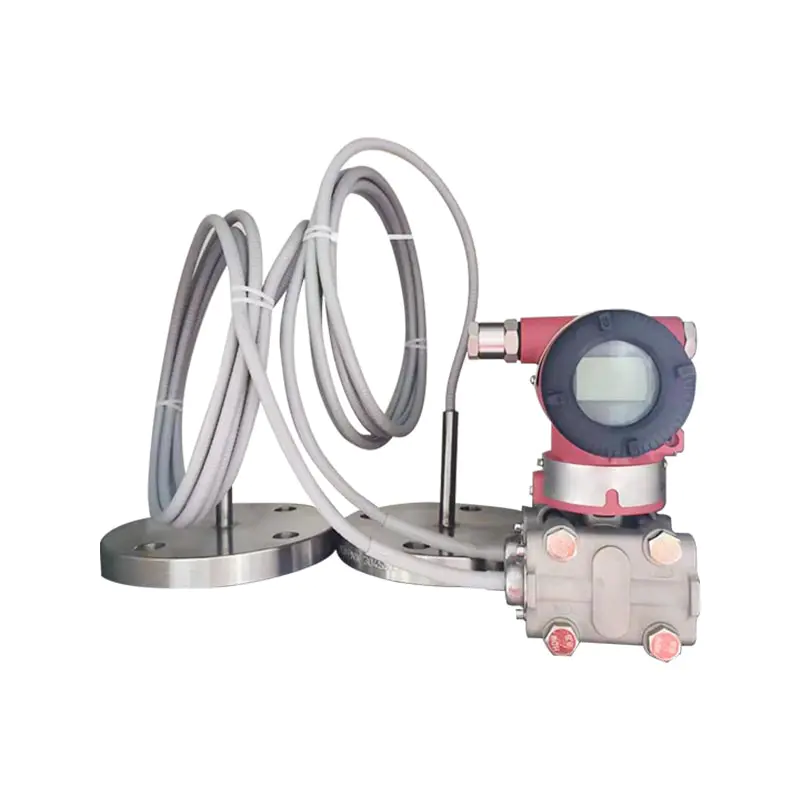

فرستنده از راه دور فشار دیفرانسیل XG3051DP

معرفی محصول:
فرستنده فشار دیفرانسیل از راه دور هوشمند XG3051DP، ساختار انتقال از راه دور مویرگی دو فلنج، فشار دیفرانسیل متوسط را اندازه گیری می کند و می تواند سطح مایع، سرعت جریان، چگالی و اندازه گیری فشار دیفرانسیل را به دست آورد. محیط اندازه گیری شده را از بدنه حسگر جدا می کند، با ویسکوزیته بالا، تبلور آسان، انجماد آسان، دمای بالا، محیط خورنده قوی سازگار می شود و از انسداد و خوردگی جعبه غشاء اندازه گیری جلوگیری می کند.
خروجی پروتکل HART دو سیمه 4-20 میلی آمپر، پشتیبانی از پیکربندی در محل کنترلر HART و دکمه های هدر، انتقال محدوده، میرایی قابل تنظیم، دقت بالا و پایداری طولانی مدت خوب. LCD اختیاری با محافظ ضد انفجار. این غشاء را می توان از موادی مانند 316L، Hastelloy، تانتالوم و غیره ساخت. می توان آن را به سیستم های PLC/DCS متصل کرد و معمولاً برای اندازه گیری سطح مایع و سرعت جریان مخازن بسته، مخازن واکنش و دستگاه های دریچه گاز استفاده می شود.

صنایع قابل اجرا:
صنعت پتروشیمی: کتری واکنش، سطح مایع مخزن ذخیره، تشخیص جریان
صنایع شیمیایی زغال سنگ: نظارت بر فشار دیفرانسیل سطح مایع در مخازن و برج های مختلف فرآیند
برق: دیگ بخار، فشار دیفرانسیل سیستم حرارتی، اندازه گیری سطح مایع
متالورژی: آزمایش مخازن فرآیند ذوب و ظروف مهر و موم شده
داروسازی: اندازه گیری سطح مایع در مخازن واکنش بسته و مخازن تخمیر
غذا و نوشیدنی: مواد چسبناک، سطح مایع در مخازن مهر و موم شده
تصفیه آب: مخزن فاضلاب شیمیایی، سطح مایع ظرف بسته
کاغذ سازی: فشار دیفرانسیل سطح مایع در مخازن خمیر و متوسط ویسکوز

تماس با ما
PREV：فرستنده فشار دیفرانسیل XG3051DPبعدی：فرستنده از راه دور فشار دیفرانسیل/فشار مطلق XG3051T
سوالات متداول دستورالعمل های اتصال فرآیند ورودی خروجی زمان پاسخگویی شرایط عمومی اتصالات الکتریکی جدول کد مدل و مشخصات ابعاد

Q1: هدف اصلی فرستنده از راه دور دو فلنج XG3051DP برای اندازه گیری چیست؟
A: عمدتا برای اندازه گیری فشار دیفرانسیل استفاده می شود. اغلب برای اندازه گیری سطح مایع، سرعت جریان و چگالی متوسط ​​در مخازن بسته استفاده می شود. ساختار جداسازی مویرگی دو فلنج، مناسب برای ویسکوزیته بالا، تبلور آسان، خوردگی قوی و محیط های دمای بالا، برای جلوگیری از انسداد متوسط ​​و خوردگی بدنه سنسور، خروجی HART 4-20mA و رابط با سیستم DCS/PLC.
Q2: دلایل عدم دقت نقطه صفر و رانش عددی پس از نصب دو فلنج چیست؟
A: رانش می تواند ناشی از تغییرات دمای محیط، فشرده سازی مویرگی، پوسته پوسته شدن و تبلور غشاء و تنظیمات نادرست پارامتر مهاجرت باشد. پس از نصب، انتقال نقطه صفر در محل باید انجام شود. از فشردن و خمش با شعاع کوچک مویرگها خودداری کنید. هنگامی که دمای کار به طور قابل توجهی تغییر می کند، میرایی ابزار را به طور مناسب افزایش دهید.
Q3: چگونه مواد دیافراگم فلنج را انتخاب کنیم؟
A: فولاد ضد زنگ 316L برای شرایط کاری عادی انتخاب شده است. رسانه های خورنده را می توان از آلیاژ Hastelloy و فیلم تانتالیوم انتخاب کرد. هنگام ثبت سفارش، نام متوسط، دما و فشار را برای تطبیق آسان دیافراگم و مایع پرکننده مویرگی ارائه دهید.
Q4: تابوها برای نصب لوله های مویرگی چیست؟
ج: برش یا خمش سخت لوله های مویرگی مجاز نیست. حداقل شعاع خمش بیش از 50 میلی متر است و نمی توان آنها را فشرده یا ضربه زد. لوله مویرگی با مایع آب بندی در داخل پر شده است. پس از آسیب دیدگی و نشتی، ابزار مستقیماً از کار می افتد و در محل قابل تعمیر نیست.

دستورالعمل های اتصال را برای ارسال یک طرفه بدون فلنج های حمل و نقل پردازش کنید

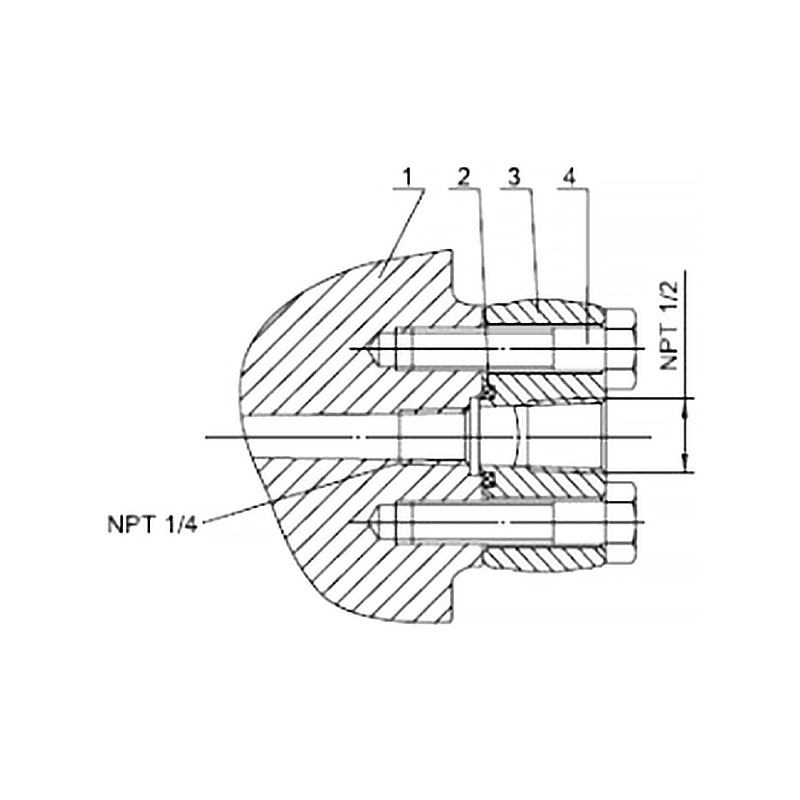

فلنج بیضوی فولاد ضد زنگ 1/2-NPT (کد 1) 100016 1. فلنج محفظه فشار
2. مهر و موم اورینگ
3. اتصال فلنج بیضوی NPT 1/2
4. پیچ و مهره

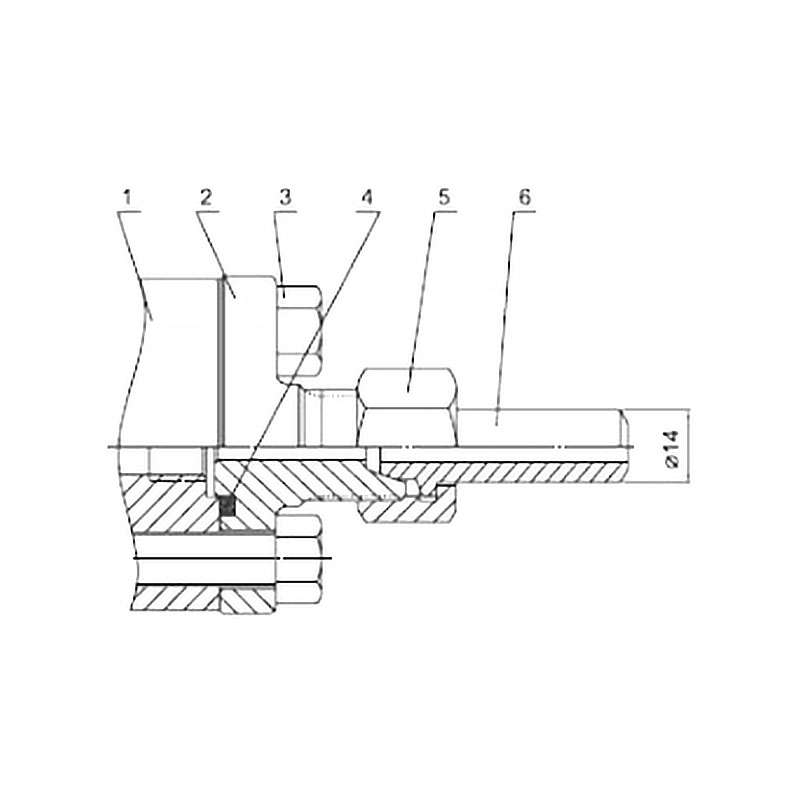

کانکتور تی ضد زنگ M20x1.5 (کد 2) 100007 1. فلنج محفظه فشار
2. اتصالات رزوه ای نر T شکل M20×1.5
3. پیچ و مهره
4. O-ring
5. مهره M20×1.5
6. لوله ورودی فشار

پارامترهای اندازه گیری: فشار دیفرانسیل، سطح مایع

محدوده اندازه گیری
حد پایین تر از -100٪ URL (به طور مداوم قابل تنظیم)
حد بالایی تا 100٪ URL (به طور مداوم قابل تنظیم)
جدول 1 - رابطه بین کد محدوده و محدوده
کد محدوده حداقل برد حداکثر برد فشار نامی (حداکثر)
B 1 کیلو پاسکال 6 کیلو پاسکال فشار نامی فلنج از راه دور
C 4 کیلو پاسکال 40 کیلو پاسکال فشار نامی فلنج از راه دور
D 25 کیلو پاسکال 250 کیلو پاسکال فشار نامی فلنج از راه دور
E 200 کیلو پاسکال 2 مگاپاسکال فشار نامی فلنج از راه دور
جدول 2 فلنج مهر و موم از راه دور در مقابل حداقل برد
نوع فلنج سطح قطر اسمی حداقل برد
مهر و موم از راه دور مهر و موم از راه دور دوگانه
نوع تخت DN 50 / 2 اینچ 10 کیلو پاسکال 10 کیلو پاسکال
نوع تخت DN 80 / 3 اینچ 6 کیلو پاسکال 1 کیلو پاسکال
نوع تخت DN 4" 6 کیلو پاسکال 1 کیلو پاسکال
نوع درج شده DN 50 / 2 اینچ 16 کیلو پاسکال 16 کیلو پاسکال
نوع درج شده DN 80 / 2" 6 کیلو پاسکال 1 کیلو پاسکال
نوع درج شده DN 4" 6 کیلو پاسکال 1 کیلو پاسکال

حداقل برد فرستنده از راه دور باید مقدار بزرگتر بین حداقل محدوده در جدول 1 و جدول 2 باشد.
محدوده قابل تنظیم نباید از حداقل محدوده کمتر باشد. حداکثر برد فرستنده از راه دور باید مقدار کمتری بین حداکثر برد بدنه فرستنده و فشار نامی فلنج سطح باشد.

سیگنال خروجی
2 سیم، خروجی 4-20 میلی آمپر DC HART، ارتباطات دیجیتال. پروتکل HART بر روی سیگنال 4-20 میلی آمپر DC قرار می گیرد.
محدودیت سیگنال خروجی: Imin = 3.9 میلی آمپر، Imax = 20.5 میلی آمپر

جریان زنگ هشدار (حالت قابل تنظیم)
حالت هشدار کم (حداقل) 3.7 میلی آمپر
حالت هشدار بالا (حداکثر) 21 میلی آمپر
بدون حالت هشدار (نگه دار) مقدار فعلی معتبر را قبل از خطا نگه می دارد
تنظیم استاندارد جریان زنگ هشدار حالت هشدار بالا


ثابت میرایی جزء تقویت کننده 0.1 ثانیه است. ثابت زمانی سنسور و فلنج مهر و موم از راه دور بسته به محدوده سنسور، نسبت برد، طول مویرگی و ویسکوزیته سیال پرکننده از 0.2 تا 6 ثانیه متغیر است.
ثابت زمانی قابل تنظیم اضافی از 0.1 تا 60 ثانیه. متغیر است

بدنه فرستنده را می توان در هر موقعیتی ثابت کرد. شرایط بهینه نصب، عمودی نگه داشتن شفت فلنج فرآیند است. انحراف موقعیت باعث یک جابجایی صفر قابل اصلاح می شود. محفظه الکترونیکی می تواند تا 360 درجه بچرخد و پیچ تنظیم می تواند آن را در هر موقعیت زاویه ای محکم کند.
فلنج مهر و موم از راه دور به فلنج جفتی مطابق با استانداردهای ANSI/DIN متصل می شود. فلنج جفت کننده باید مجهز به واشر نرم و پیچ و مهره های نصب باشد (پیچ و مهره ها برای کاربران اختیاری هستند).
برای فرستنده های سیل دوگانه از راه دور، مجموعه های مویرگی و فلنج های آب بند از راه دور باید در محیطی با دمای محیط یکسان تا حد امکان نصب شوند.
حداقل شعاع خمش مویرگ 75 میلی متر است. کلاف زدن اکیدا ممنوع!

شرایط محیطی

دمای محیط
حداقل بستگی به مایع پرکننده دارد
حداکثر 85 ℃
دارای مهر و موم LCD و FKM -20 ~ 65 ℃
ذخیره سازی / دمای حمل و نقل
حداقل بستگی به مایع پرکننده دارد
حداکثر 85 ℃
رطوبت نسبی 0 ~ 100٪
مقاومت در برابر ضربه
شتاب 50 گرم
مدت 11 میلی ثانیه
مقاومت در برابر لرزش 2 گرم تا 500 هرتز
سازگاری الکترومغناطیسی (EMC) جدول 4 "ضمیمه EMC" را در صفحه بعد ببینید

حد دمای حد متوسط فرآیند
دمای متوسط: -30 تا 400 درجه سانتیگراد

جدول 3 رابطه سیال پر، دمای عملیاتی و حداقل فشار عملیاتی
مایع را پر کنید روغن سیلیکون (S) روغن سیلیکون با دمای بالا (H) روغن سیلیکونی با دمای فوق العاده بالا (U) روغن نباتی (V)
چگالی @25℃ 960 کیلوگرم بر متر مکعب 980 کیلوگرم بر متر مکعب 1020 کیلوگرم بر متر مکعب 937 کیلوگرم بر متر مکعب
محدوده دمای عملیاتی -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
دما محدوده فشار عملیاتی (کیلو پاسکال مطلق)
20 درجه سانتیگراد > 10 > 10 > 10 > 25
100 ℃ > 25 > 25 > 25 > 50
150 ℃ > 50 > 50 > 50 > 75
200 ℃ > 75 > 75 > 75 > 100
250 ℃ > 100 > 100 > 100
350 ℃ > 100 > 100
400 ℃ > 100

توجه: باید توجه ویژه ای به مقادیر بیش از محدوده دما و فشار بالا داده شود. اینها را می توان از طریق برآورده کرد
طراحی خاص

مورد توضیحات
محدودیت فشار بدن فرستنده از فشار مطلق 3.5 کیلو پاسکال تا فشار نامی. فشار حفاظتی می تواند 1.5 برابر بیشتر از فشار نامی باشد که به طور همزمان به هر دو طرف فرستنده اعمال می شود.
فشار نامی فلنج از راه دور استاندارد ANSI: 150psi ~ 600psi
استاندارد DIN: PN 1.6MPa ~ PN 10MPa
محدودیت اضافه بار یک طرفه سمت کم فشار، فشار نامی بدنه فرستنده است. سمت پرفشار، فشار نامی فلنج از راه دور است. یک رانش صفر قابل اصلاح ممکن است رخ دهد.
وزن ریموت یک طرفه:
DN 50/2 اینچ: تقریباً 7 تا 10 کیلوگرم
DN 80/3 اینچ: تقریبا. 8 تا 11 کیلوگرم
DN 4 اینچ: تقریباً 9 تا 12 کیلوگرم
ریموت دو طرفه:
DN 50/2 اینچ: تقریبا. 10 تا 16.5 کیلوگرم
DN 80/3 اینچ: تقریباً 12 تا 18 کیلوگرم
DN 4 اینچ: تقریبا 14 تا 21 کیلوگرم
عملکرد ضد انفجار گواهی ضد شعله NEPSI: Ex dⅡC T6
گواهی ذاتاً ایمن NEPSI: Ex iaⅡC T4
دمای کاری مجاز -40 ~ 65 ℃

شرایط قدرت و بار
ولتاژ منبع تغذیه 24 ولت است
R≤ (Us-12V) /Imax kQ 2
که در آن Imax = 23 میلی آمپر
حداکثر ولتاژ منبع تغذیه: 42VDC
حداقل ولتاژ منبع تغذیه: 12VDC،15VDC (صفحه نمایش LCD با نور پس زمینه)
محدوده بار ارتباطات دیجیتال: 250 ~ 600Q

مورد توضیحات
مواد
کپسول اندازه گیری فولاد ضد زنگ 316 لیتر
دیافراگم فولاد ضد زنگ 316 لیتر, Hastelloy C, Tantalum
فلنج فرآیند فولاد ضد زنگ 304
مایع را پر کنید روغن سیلیکون، روغن سیلیکون با دمای بالا، روغن سیلیکون با دمای فوق العاده بالا، روغن گیاهی
حلقه آب بندی NBR (لاستیک نیتریل بوتادین)، FKM (لاستیک فلوئورو)، PTFE (پلی تترا فلوئورواتیلن)
مسکن فرستنده آلیاژ آلومینیوم، با پوشش اسپری سطحی با رزین اپوکسی
واشر مسکن NBR (لاستیک نیتریل بوتادین)
پلاک نام فولاد ضد زنگ 304
اتصال برق غده کابل M20×1.5; پایانه های مناسب برای هادی های 0.5 ~ 2.5 میلی متر مربع
اتصال فرآیند رزوه های داخلی NPT 1/4 و UNF 7/16 در سمت کم فشار فرستنده. فلنج تراز در سمت فشار قوی با استانداردهای ANSI یا DIN مطابقت دارد. نصب مستقیم در دسترس است؛ به صفحه 42، قسمت 7 مراجعه کنید.
کلاس حفاظت از مسکن IP67

جدول 4 سازگاری الکترومغناطیسی
خیر مورد آزمایشی استاندارد پایه شرایط تست سطح عملکرد
1 اختلال تشعشع شده (محفظه) GB/T 9254-2008 جدول 5 30 مگاهرتز ~ 1000 مگاهرتز پاس
2 اختلال هدایت شده (درگاه برق DC) جدول 1 GB/T 9254-2008 0.15 مگاهرتز ~ 30 مگاهرتز پاس
3 ایمنی تخلیه الکترواستاتیک (ESD). GB/T 17626.2-2006 4 کیلو ولت (تماس) B
8 کیلو ولت (هوا)
4 مصونیت میدان الکترومغناطیسی فرکانس رادیویی GB/T 17626.3-2006 10 ولت در متر (80 مگاهرتز ~ 1 گیگاهرتز) A
5 مصونیت میدان مغناطیسی فرکانس برق GB/T 17626.8-2006 30 آمپر در متر A
6 گذرای سریع الکتریکی / ایمنی انفجاری GB/T 17626.4-2008 2 کیلوولت (5/50 ثانیه، 5 کیلوهرتز) B
7 افزایش ایمنی GB/T 17626.5-2008 1 کیلوولت (خط به خط) B
2 کیلوولت (خط به زمین) (1.2 us/50 us)
8 ایمنی اختلال انجام شده توسط میدان های فرکانس رادیویی GB/T 17626.6-2008 3 ولت (150 کیلوهرتز تا 80 مگاهرتز) A

توجه: (1) توصیف سطح عملکرد: در طول آزمایش، عملکرد در محدوده مشخصات فنی عادی است.
(2) B توصیف سطح عملکرد: در طول آزمایش، عملکردها یا عملکرد به طور موقت کاهش یا ناپدید می شوند، اما می توانند خود به خود بازیابی شوند. شرایط عملیاتی واقعی، ذخیره سازی و داده ها بدون تغییر باقی می مانند.

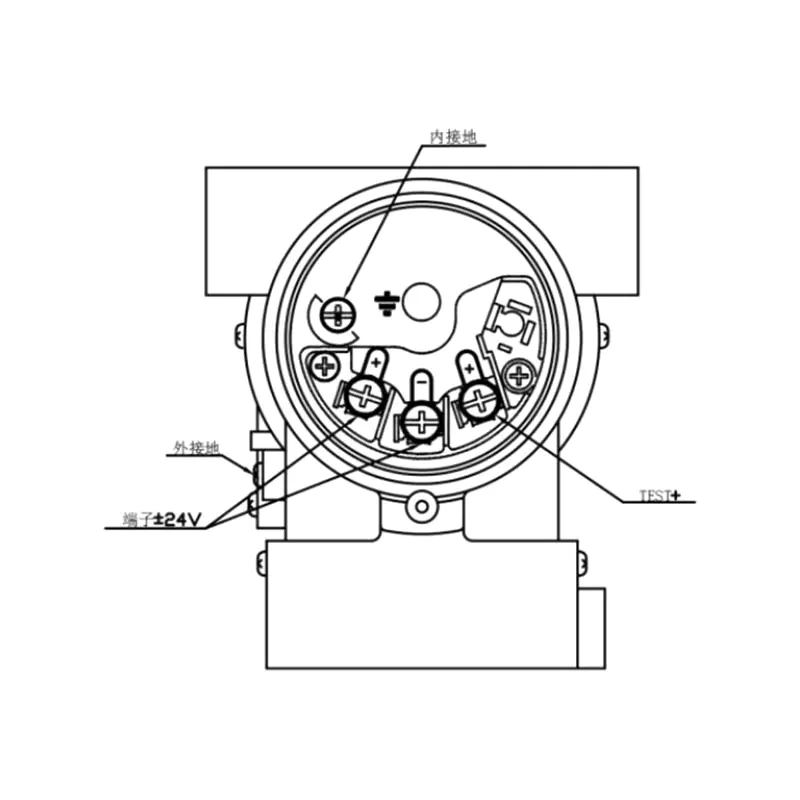

شکل 5: نمودار اتصال الکتریکی
100025

توجه: تابع رابط سریع معادل ترمینال سیگنال است.

1 انتخاب مجموعه مهر و موم از راه دور برای فرستنده از راه دور فشار دیفرانسیل نوع پایه
10 مجموعه مهر و موم از راه دور فشار دیفرانسیل نوع پایه
XH– با مویرگ، سمت مثبت ( ).
XL– با مویرگ، سمت منفی (–).
20 قطر اسمی اتصال فرآیند نوع چهره مهر دیافراگم / مواد صورت مهر و موم
A DN50 DIN 2501 نوع E DN2526 فولاد ضد زنگ 316 لیتر
B DN50 DIN 2501 نوع E DN2526 هاستلوی سی
C DN50 DIN 2501 نوع E DN2526 تانتالیوم
H DN80 DIN 2501 نوع E DN2526 فولاد ضد زنگ 316 لیتر
I DN80 DIN 2501 نوع E DN2526 هاستلوی سی
G DN80 DIN 2501 نوع E DN2526 تانتالیوم
D DN2" ANSI B 16.5 RF نوع ANSI B 16.5 فولاد ضد زنگ 316 لیتر
E DN2" ANSI B 16.5 RF نوع ANSI B 16.5 هاستلوی سی
F DN2" ANSI B 16.5 RF نوع ANSI B 16.5 تانتالیوم
K DN3" ANSI B 16.5 RF نوع ANSI B 16.5 فولاد ضد زنگ 316 لیتر
L DN3" ANSI B 16.5 RF نوع ANSI B 16.5 هاستلوی سی
M DN3" ANSI B 16.5 RF نوع ANSI B 16.5 تانتالیوم
N DN4" ANSI B 16.5 RF نوع ANSI B 16.5 فولاد ضد زنگ 316 لیتر
O DN4" ANSI B 16.5 RF نوع ANSI B 16.5 هاستلوی سی
P DN4" ANSI B 16.5 RF نوع ANSI B 16.5 تانتالیوم
Q DN100 DIN 2501 نوع E DN2526 فولاد ضد زنگ 316 لیتر
S DN100 DIN 2501 نوع E DN2526 هاستلوی سی
T DN100 DIN 2501 نوع E DN2526 تانتالیوم
30 فشار نامی کلاس فشار استاندارد فشار فلنج
1 PN1MPa/4MPa DIN 2501 DIN 2501
2 PN6.4MPa DIN 2501 DIN 2501
3 PN10MPa DIN 2501 DIN 2501
6 150psi ANSI B 16.5 ANSI B 16.5
7 300psi ANSI B 16.5 ANSI B 16.5
8 600psi ANSI B 16.5 ANSI B 16.5 (DN4" ANSI B16.5 مستثنی شده است)
40 نوع اتصال
F نوع تخت
H نوع درج، فولاد ضد زنگ 316L، طول درج 50 میلی متر
I نوع درج، فولاد ضد زنگ 316L، طول درج 100 میلی متر
G نوع درج، فولاد ضد زنگ 316L، طول درج 150 میلی متر
L نوع درج، هاستلوی سی، طول درج 50 میلی متر
M نوع درج، Hastelloy C، طول درج 100 میلی متر
N نوع درج، Hastelloy C، طول درج 150 میلی متر
50 مایع را پر کنید دمای عملیاتی محدوده
S روغن سیلیکون -30 ~ 200 ℃
H روغن سیلیکون با دمای بالا -10 ~ 350 ℃
U روغن سیلیکون با دمای فوق العاده بالا -10 ~ 400 ℃
V روغن نباتی 0 ~ 250 ℃
F روغن فلوئوردار -30 ~ 260 ℃
L سیال پرکننده با دمای بسیار پایین -100 ~ 100 ℃
F سیال پرکننده با دمای فوق العاده بالا 10 ~ 600 ℃
60 طول مویرگی
1 1 متر
2 2 متر
3 3 متر
4 4 متر
5 5 متر
6 6 متر
7 7 متر
8 8 متر
9 9 متر
10 10 متر
11 11 متر
12 12 متر
… …
70 ویژگی قطعه مویرگی
N هیچ کدام
P مویرگی با لایه محافظ PVC
80 شکل صورت دیافراگمی از فلنج فرآیند خیس شده
N هیچ کدام
1 FEP پوشش داده شده روی 316 لیتر (دمای ≤ 180 ℃)
2 PFA پوشش داده شده روی 316 لیتر (دمای ≤ 260 ℃)
3 غشای PTFE چسبانده شده روی دیافراگم (دمای ≤ 200 ℃)
4 FEP پوشش داده شده روی 316 لیتر (دمای ≤ 180 ℃) (inserted type only)
5 PFA پوشش داده شده روی 316 لیتر (دمای ≤ 260 ℃) (inserted type only)
6 درمان ضد خلاء

2 انتخاب مجموعه مهر و موم فشار دیفرانسیل رزوه ای
10 مجموعه مهر و موم از راه دور فشار دیفرانسیل نصب شده روی رزوه
TH– با مویرگ، سمت مثبت ( ).
TL– با مویرگ، سمت منفی (–).
20 دیافراگم / مواد صورت مهر و موم
U فولاد ضد زنگ 316 لیتر
V هاستلوی سی
W تانتالیوم
30 اتصال فلاش
1 هیچ کدام
0 موجود است
40 مایع را پر کنید دمای عملیاتی محدوده
S روغن سیلیکون -30 ~ 200 ℃
H روغن سیلیکون با دمای بالا -10 ~ 350 ℃
U روغن سیلیکون با دمای فوق العاده بالا -10 ~ 400 ℃
V روغن نباتی 0 ~ 250 ℃
F روغن فلوئوردار -30 ~ 260 ℃
L سیال پرکننده با دمای بسیار پایین -100 ~ 100 ℃
F سیال پرکننده با دمای فوق العاده بالا 10 ~ 600 ℃
50 طول مویرگی
1 1 متر
2 2 متر
3 3 متر
4 4 متر
5 5 متر
6 6 متر
7 7 متر
8 8 متر
9 9 متر
10 10 متر
11 11 متر
12 12 متر
… …
60 ویژگی قطعه مویرگی
N هیچ کدام
P مویرگی با لایه محافظ PVC
70 فرم مسکن دیافراگم مرطوب
N هیچ کدام
P درمان ضد خلاء

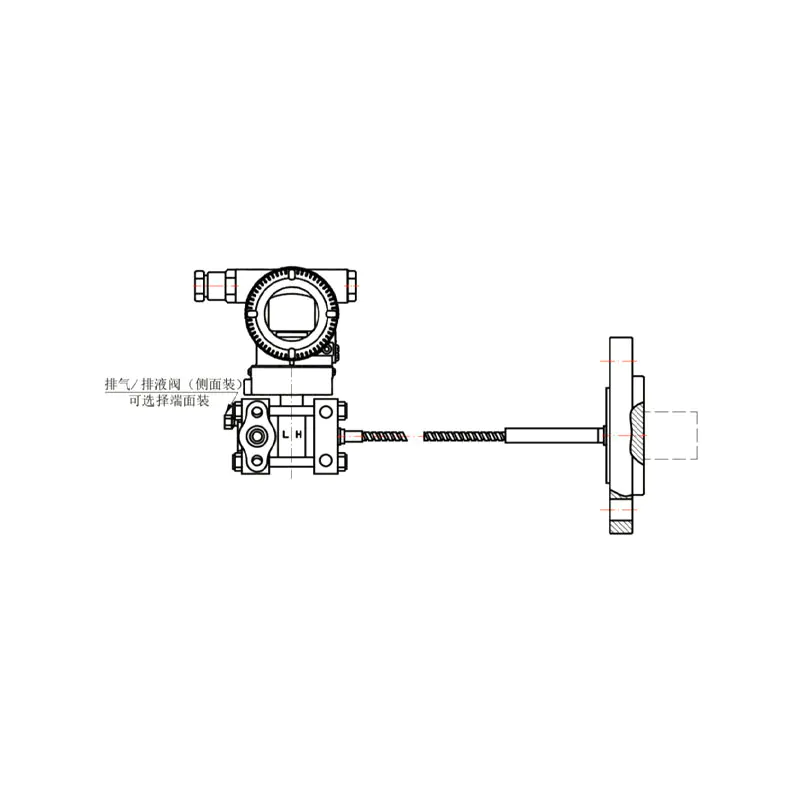

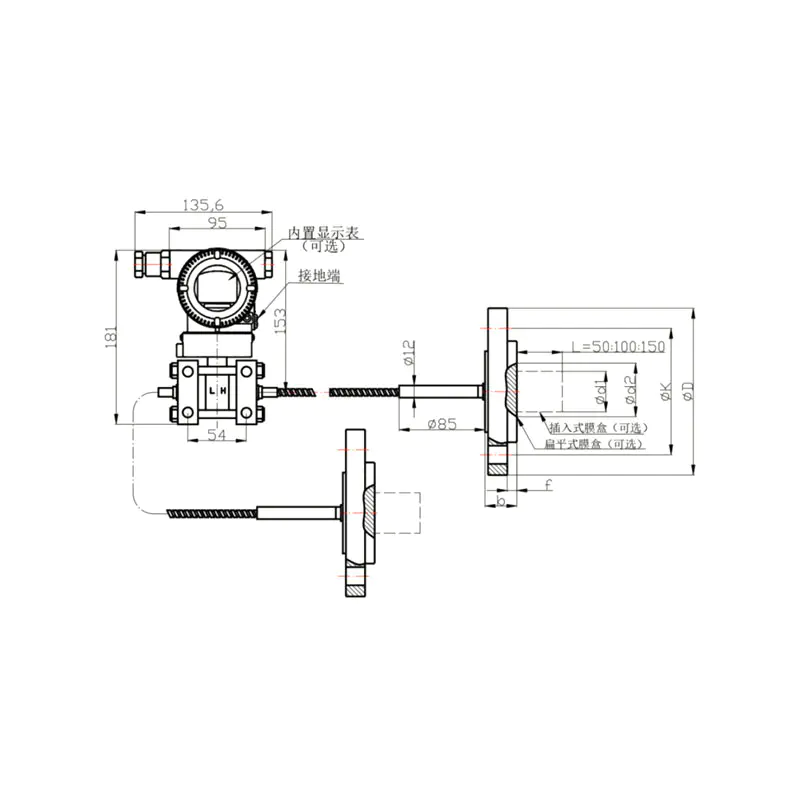

نقشه 1: نوع پایه طراحی مجموعه مهر و موم از راه دور دیفرانسیل فشار دو طرفه نقشه 2: نوع پایه طراحی مجموعه مهر و موم از راه دور دیفرانسیل فشار یک طرفه
100061 100052

توجه:
(1) مجموعه مهر و موم فشار دیفرانسیل یک طرفه پایه را می توان در سمت فشار بالا یا سمت فشار پایین بدنه فرستنده نصب کرد.
(2) روش نصب بدنه فرستنده برای مجموعه های مهر و موم فشار دیفرانسیل پایه یک طرفه یا دو طرفه مانند فرستنده فشار دیفرانسیل سری XG3051DP است.

جدول 5 جدول ابعاد ساختاری فلنج از راه دور
قطر اسمی فشار نامی ΦD ΦK Φd1 Φd2 Φd3 t b پیچ و مهره مورد نیاز
درج نوع نوع تخت مقدار موضوع
DN 50 (ورجه آب بندی DIN 2526 نوع E) (فلنج DIN 2501) PN1.6/4MPa 165 125 48.3 57 102 3⁺⁰·5 20 4 M16
PN6.4MPa 185 135 48.3 57 102 3⁺⁰·5 26 4 M20
PN10MPa 195 145 48.3 57 102 3⁺⁰·5 28 4 M20
DN 80 (ورجه آب بندی DIN 2526 نوع E) (فلنج DIN 2501) PN1.6/4MPa 200 160 76 75 138 3⁺⁰·5 24 8 M16
PN6.4MPa 215 170 76 75 138 3⁺⁰·5 28 8 M20
PN10MPa 230 180 76 75 138 3⁺⁰·5 32 8 M24
DN 2 اینچ (ANSI B 16.5 نوع RF) 150psi 152.4 120.6 48.3 57 92.1 3⁺⁰·5 17.4 4 M18
300psi 165.1 127 48.3 57 92.1 3⁺⁰·5 20.6 8 M18
600psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN 3 اینچ (ANSI B 16.5 نوع RF) 150psi 190.5 152.4 76 75 127 3⁺⁰·5 22.2 4 M16
300psi 209.5 168.3 76 75 127 3⁺⁰·5 27 8 M20
600psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN 4 اینچ (ANSI B 16.5 نوع RF) 150psi 229 191 89 89 157 3⁺⁰·5 30 8 M18
300psi 255 200 89 89 157 3⁺⁰·5 32 8 M18

توجه:Usercanoptionallyequipinsaatonbosannut.

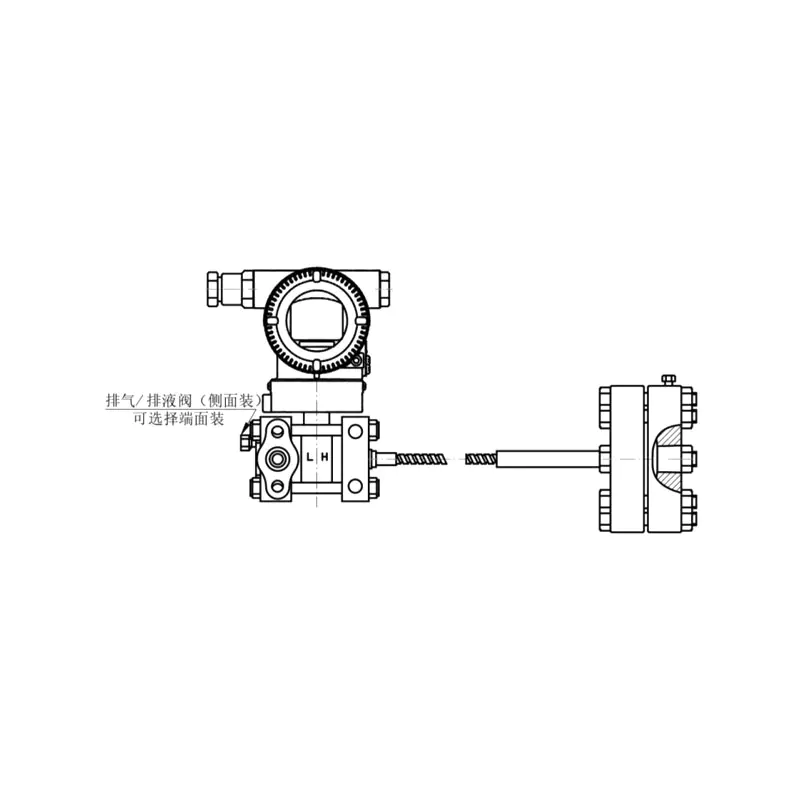

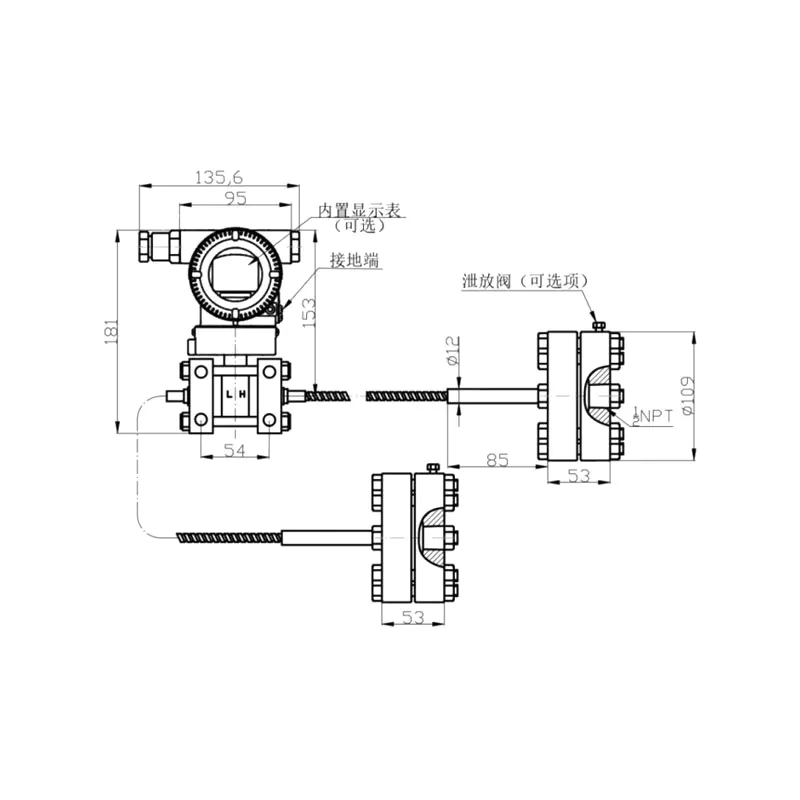

شکل 3 شکل 4 مجموعه مهر و موم فشار دیفرانسیل رزوه ای یک طرفه
100043 100034

توجه:
(1) مجموعه مهر و موم فشار دیفرانسیل یک طرفه نصب شده روی رزوه را می توان در طرف فشار بالا یا طرف فشار پایین بدنه فرستنده نصب کرد.
(2) روش نصب بدنه فرستنده برای مجموعه های مهر و موم فشار دیفرانسیل یک طرفه و دو طرفه که روی رزوه نصب شده اند مانند فرستنده فشار دیفرانسیل سری XG3051DP است.

محصول مرتبط

Xinguo Group Co., Ltd.
درباره ما Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. یک شرکت با فناوری پیشرفته با شرکت های تابعه از جمله Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. و Anhui Xinguo Precious Metals Co., Ltd. شهر متمدن دارای سرمایه ثبت شده 118 میلیون یوان، مساحت زمین بیش از 150 مو و مساحت ساختمان 60000 متر مربع است. این شرکت در حال حاضر بیش از 300 کارمند دارد که در میان آنها بیش از 50 نفر پرسنل حرفه ای و فنی شامل مهندسان ارشد، مهندسان و دستیاران مهندس هستند.
The Group is a China Custom فرستنده از راه دور فشار دیفرانسیل XG3051DP Manufacturers and فرستنده از راه دور فشار دیفرانسیل XG3051DP Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. به تولید طیف کاملی از مواد آلیاژی دقیق اختصاص دارد و به عنوان عضو شورای شاخه مواد ابزار انجمن ابزار و کنترل چین فعالیت می کند. محصولات شاخص آن سیم های آلیاژی ترموکوپل (انواع K، N، E، J، T)، سیم های آلیاژی جبرانی ترموکوپل (KX، EX، NX، JX، TX، KCA، KCB، NC، SC)، آلیاژهای گرمایشی با مقاومت بالا، آلیاژهای مقاومت دقیق، آلیاژهای مقاوم در برابر گرمایش، آلیاژهای آلیاژی مقاوم در برابر گرمایش، p. آلیاژها این محصولات به طور گسترده در صنایع هوانوردی، نفت، مهندسی شیمی، ماشین‌سازی، نیرو و صنایع انرژی استفاده می‌شوند.
مشاهده بیشتر
  • 0سال

    تاسیس شده در

  • 0+مو

    مساحتی از

  • 0+

    کارمندان با تجربه

  • 0㎡

    مساحت ساختمان

گواهینامه ها
اخبار شما را با
آخرین اخبار شرکت و صنعت
مشاهده بیشتر
