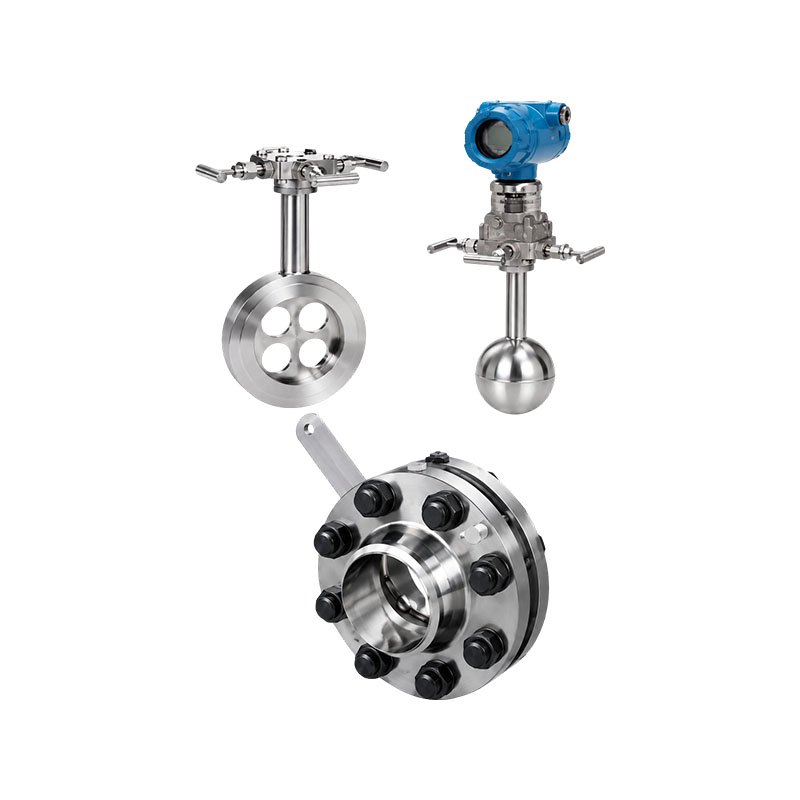

فلومتر متعادل از نوع XG-PHL

فلومتر متعادل نوع XG-PHL دستگاه دریچه گاز سنتی را تا حد زیادی بهبود بخشیده است و ویژگی های قابل توجهی در یکسوسازی متعادل دارد. دستگاه‌های دریچه‌گیری سنتی فقط یک روزنه جریان دارند که باعث می‌شود سیال پس از دریچه گاز جریان ایده‌آل خود را از دست بدهد، بنابراین به طور کامل از مزایای دبی‌سنج‌های فشار تفاضلی استفاده نمی‌شود. دبی سنج های متعادل تقریباً برای تمام اندازه گیری های سیال اعمال می شود و انقلابی را در فناوری اندازه گیری سیالات نشان می دهد. در حال حاضر دبی مترهای متعادل به طور گسترده در صنایعی مانند نفت، شیمیایی، متالورژی، نیرو، گاز طبیعی و تصفیه آب استفاده می شود.

اصل کار:
فلومتر متوازن یک جریان سنج فشار تفاضلی انقلابی است که بر اساس اصل تبدیل انرژی در خطوط لوله مهر و موم شده بر اساس اصل دیگر فلومترهای فشار تفاضلی کار می کند. در شرایط سیال ایده آل، سرعت جریان در یک خط لوله با جذر فشار دیفرانسیل متناسب است. نرخ جریان در خط لوله را می توان بر اساس معادله برنولی با اندازه گیری مقدار فشار دیفرانسیل محاسبه کرد. سنسور جریان متعادل یک یکسو کننده گاز متخلخل دیسکی است که بر روی مقطع خط لوله نصب شده است، با اندازه و توزیع هر سوراخ بر اساس فرمول های خاص و داده های آزمایشی که به عنوان شماره روزنه شناخته می شود، سفارشی شده است. هنگامی که مایع از سوراخ های عملکردی دیسک عبور می کند، متعادل و اصلاح می شود. گرداب به حداقل می رسد و یک سیال ایده آل تقریبی تشکیل می شود. از طریق دستگاه اندازه گیری فشار می توان یک سیگنال فشار دیفرانسیل پایدار به دست آورد و نرخ جریان حجمی و سرعت جریان جرمی را می توان با توجه به معادله برنولی محاسبه کرد.

ویژگی های محصول:
1. خطی بودن بالا و تکرارپذیری خوب. سنسور جریان متعادل دارای ساختار متخلخل متقارن است که می تواند میدان جریان را متعادل کند، جریان های گردابی، ارتعاشات و نویز سیگنال را کاهش دهد. پایداری میدان جریان بسیار بهبود یافته است و خطی بودن 5-10 برابر بیشتر از صفحه روزنه است. تکرارپذیری 54 درصد افزایش یافته است که 0.15 درصد است. از عملکرد جامع خود، فلومتر متعادل به دسته فلومترهای سطح بالا تعلق دارد.
5: هنگامی که نسبت دامنه 1 است، خطی بودن می تواند به ± 0.3٪ برسد.
7: وقتی نسبت دامنه 1 باشد، خطی بودن می تواند به 0.5 ± ٪ برسد.
10: وقتی نسبت دامنه 1 است، خطی بودن می تواند به 1.0 ± برسد.
2. الزامات پایین برای مقاطع لوله مستقیم. با توجه به میدان جریان پایدار و دو برابر سرعت بازیابی فشار در مقایسه با صفحات اوریفیس، سنسورهای جریان متعادل نیاز به بخش های مستقیم لوله را تا حد زیادی کاهش می دهند. مقاطع لوله مستقیم جلو و عقب عموماً سه بعدی و یک بعدی هستند که حداقل طول آنها کمتر از 0.5 بعدی است، بنابراین تعداد زیادی از بخش های مستقیم لوله، به ویژه آنهایی که از مواد خاص و گران قیمت ساخته شده اند، حذف می شوند.
3. کاهش افت فشار دائمی. طراحی متعادل متقارن متخلخل، نیروهای برشی متلاطم و تشکیل گرداب را کاهش می‌دهد، اتلاف انرژی جنبشی را کاهش می‌دهد و افت فشار دائمی را تا ۲.۵ برابر در مقایسه با صفحات روزنه‌ای تحت شرایط اندازه‌گیری یکسان کاهش می‌دهد و در نتیجه هزینه‌های انرژی عملیاتی قابل‌توجهی را کاهش می‌دهد. این یک ابزار صرفه جویی در انرژی است که ارزش تبلیغ گسترده را دارد.
4. مقاوم در برابر کثیفی و به راحتی مسدود نمی شود. طراحی تعادل متقارن متخلخل، تشکیل نیروهای برشی متلاطم و گرداب ها را کاهش می دهد، تشکیل مناطق مرده را تا حد زیادی کاهش می دهد، عبور صاف محیط کثیف از سوراخ های متعدد را تضمین می کند و احتمال انسداد سوراخ سیال را کاهش می دهد.        5. می تواند به طور مستقیم صفحه روزنه را جایگزین کند. روش استفاده و ظاهری مشابه صفحه اوریفیس دارد، بنابراین می توان آن را مستقیماً بدون تغییر در لوله ها یا ابزارهای مربوطه تعویض کرد. این بسیار مناسب است برای تبدیل EMS اندازه گیری انرژی کل کارخانه برای جایگزینی صفحه روزنه با یک فلومتر متعادل.
6. محدوده اندازه گیری جریان گسترده. با توجه به نتایج تجربی، عملکرد فلومتر را متعادل کنید تا نرخ جریان آن از حداقل تا مافوق صوت، با حداقل عدد رینولدز زیر 200 و حداکثر عدد رینولدز بیشتر از 107 متغیر باشد. مقدار بتا را می توان از 0.5 تا 0.90 انتخاب کرد.
7. ثبات دراز مدت خوب است. به دلیل کاهش قابل توجه نیروی برشی آشفته، اصطکاک مستقیم بین محیط و عنصر دریچه گاز به شدت کاهش می یابد و مقدار β آن برای مدت طولانی بدون تغییر باقی می ماند. کل ابزار هیچ قسمت متحرکی ندارد، بنابراین می تواند برای مدت طولانی پایداری خود را حفظ کند.
8. می تواند رسانه های با دمای بالا و فشار بالا را اندازه گیری کند. مانند صفحات روزنه ای و سایر دستگاه های دریچه گاز، دما و فشار کاری به مواد و درجه خط لوله و فلنج بستگی دارد. دمای کار می تواند به 850 درجه سانتیگراد برسد و فشار کاری می تواند به 42 مگا پاسکال برسد.
9. می تواند ناخالصی ها را در شرایط کاری پیچیده اندازه گیری کند. به دلیل طراحی ساختاری منحصربه‌فرد، عملکرد ویژه‌ای دارد و می‌تواند گاز-مایع دو فاز، گازهای مختلف مخلوط (مانند گاز، بیوگاز، گاز زغال سنگ و غیره)، گازهای مختلف با دمای پایین (مانند LNG، نیتروژن مایع، اکسیژن مایع، هیدروژن مایع، کلر مایع، اتیلن مایع- گاز مایع- گاز مایع، و غیره) را انجام دهد. (مانند رطوبت)، دوغاب، جریان آب چند فاز، جریان آب ارتعاشی، مداخله تداخل الکترومغناطیسی و جریان دو طرفه (زیرا فلومتر تعادل از هر دو طرف کاملاً متقارن است).

صنعت کاربرد:
1. صنعت پتروشیمی: اندازه گیری دبی مایع، گاز و بخار
2. قدرت حرارتی: اندازه گیری بخار بویلر، آب در گردش و گاز
3. متالورژی: گاز کوره بلند، آب خنک کننده، گاز فرآیند
4. تصفیه آب: فاضلاب صنعتی، آب خالص، هوای فشرده
