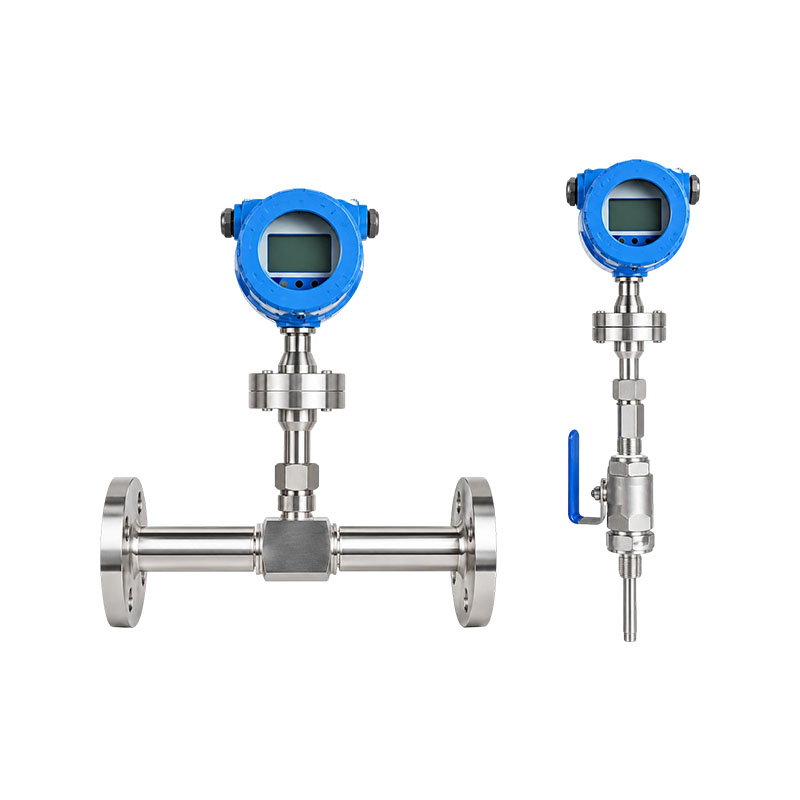

فلومتر جرمی گاز حرارتی سری XG-RSL

فلومتر جرمی گاز حرارتی سری XG-RSL بر اساس میزان جذب حرارت سیال که مستقیماً با سرعت جریان جرمی مرتبط است توسعه یافته است و کاربردهای گسترده ای دارد.

اصل کار:
فلومتر/سوئیچ سری XG-RSL یک فلومتر بر اساس اصل انتشار حرارتی است. به این معنا که وقتی یک سیال از یک جسم گرم کننده عبور می کند، مقدار گرمای از دست رفته توسط جسم گرم کننده با سرعت جریان سیال متناسب است. به طور خاص، سنسور این فلومتر دارای دو RTD درجه استاندارد است که یکی به عنوان منبع گرما و دیگری برای اندازه گیری دمای سیال استفاده می شود. هنگامی که سیال از آن عبور می کند، اختلاف دما بین این دو رابطه غیرخطی با سرعت جریان دارد و دستگاه می تواند این رابطه را به خروجی خطی سیگنال جریان اندازه گیری شده تبدیل کند.

ویژگی های محصول:
1. اتخاذ فناوری سنسور RTD پلاتین ثبت شده بسیار پایدار.
2. اتخاذ فناوری اختصاصی "بسته بندی ساختار متعادل" و خود جبرانی برای دمای متوسط.
3. الگوریتم های اختصاصی که می توانند خطی بودن، تکرارپذیری بالا و دقت بالا را به دست آورند.
4. نسبت برد 1000:1 است و می تواند با توجه به نیاز کاربر گسترش یابد.
5. می تواند اندازه گیری قطر لوله بزرگ و نرخ جریان کوچک را با حداقل نرخ جریان به اندازه صفر و وضوح 0.001 متر بر ثانیه انجام دهد.
اندازه گیری سرعت جریان پایین بسیار حساس است.
6. بدون قطعات متحرک; اثرات ارتعاش را می توان نادیده گرفت.
7. نیاز برای یک بخش لوله مستقیم زیاد نیست، 1-2D:
8. مستقل از دما و فشار محیط است و می تواند به طور مستقیم نرخ جریان جرم را بدون جبران دما و فشار اندازه گیری کند.
9. الگوریتم انحصاری دمای بالا. دمای متوسط ​​می تواند به 510 درجه سانتیگراد برسد.
10. پشتیبانی از تصحیح دینامیک 12 نقطه ای برای سیگنال های ترافیکی، با اصلاح 10 نقطه ای داخلی.
11. اصلاح دینامیکی آنلاین خروجی جریان/ولتاژ.
12. به ذرات ریز مانند گرد و غبار حساس نیست.
13. طراحی و انتخاب راحت، نصب و استفاده آسان، بارگیری و تخلیه بدون وقفه آنلاین و نگهداری آسان.

صنعت کاربرد:
1. صنعت نفت و گاز
تبادل انرژی؛ بازیابی گاز از پر کردن چاه ها؛ اندازه گیری گاز؛ تجزیه و تحلیل کیفیت گاز؛ تست نشتی؛ اندازه گیری گاز طبیعی؛ نظارت بر گاز مشعل
2. صنعت برق
اندازه گیری گاز در حین توزیع گاز در سیستم های سوخت. اندازه گیری گازهای مختلف در دیگهای بخار و سیستم های کمکی. اندازه گیری گاز در اجاق گاز; اندازه گیری هیدروژن؛ اندازه گیری هوای اولیه و ثانویه در کوره بلند نیروگاهی
3. صنایع شیمیایی
نظارت بر گردش دود؛ اندازه گیری جریان گاز در سیستم نمونه برداری; اندازه گیری جریان گاز فن پیش نویس القایی؛ اندازه گیری گاز آمونیاک در کارخانه های کود. اندازه گیری نرخ های مختلف جریان گاز در کارخانه های باتری.
4. صنعت متالورژی
اندازه گیری پر کردن گاز در کارخانه های فولادی. اندازه گیری گاز کوره بلند در کارخانه های آهن. اندازه گیری گاز کوره کک در کارخانه های کک سازی؛ اندازه گیری و کنترل گاز کوره گرمایش (گاز کوره بلند، گاز کک، گاز طبیعی و غیره) در کارخانه های نورد فولادی. کنترل گازهایی مانند هیدروژن، اکسیژن و آمونیاک در کوره های خاموش کننده عملیات حرارتی.
5. صنعت خمیر و کاغذ
اندازه گیری گازها در سیستم های تصفیه فاضلاب؛ نظارت بر جریان دود؛ بویلر هوای ثانویه/ثالثیه را بازیابی می کند. اندازه گیری گاز و هوای دیگ بخار.
6. صنایع غذایی و دارویی
افزودن هوای تازه در طول عملیات پردازش؛ تصفیه CO2 در کارخانه های آبجوسازی؛ سرعت جریان هوای گرم در دستگاه ضدعفونی کننده بطری؛ اندازه گیری نرخ جریان گاز در طول فرآیند اکسیداسیون حرارتی. سیستم تهویه؛ ورودی بویلر، گاز خروجی و کنترل فرآیند.
7. حفاظت از محیط زیست
اندازه گیری گاز در طول فرآیند استفاده از بیوگاز؛ اندازه گیری گاز کلر در طول فرآیند تصفیه کلر. اندازه گیری گاز در مخازن هوادهی در طول فرآیند تصفیه فاضلاب. انتشار SO2 و NOX از اگزوز دودکش را کنترل کنید.
8. سایر صنایع
اندازه گیری هوای فشرده کارخانه؛ فرآیند احتراق پودر زغال سنگ با سوخت کنترل نسبت پودر/گاز؛ کنترل جریان گاز داغ از ماشین های آسیاب عمودی در صنعت سیمان.

تماس با ما
PREV：فلومتر متعادل از نوع XG-PHLبعدی：فلومتر دیفرانسیل فشار دینامیکی نوع XG-DBL
سوالات متداول مشخصات عملکرد

Q1: آیا کنتورهای جرمی گاز حرارتی نیاز به جبران دما و فشار دارند؟
ج: نیازی نیست. این بر اساس اصل انتشار حرارتی است که به طور مستقیم نرخ جریان جرم گاز را اندازه گیری می کند، که تحت تأثیر نوسانات دما و فشار گاز قرار نمی گیرد. این می تواند مستقیماً نرخ جریان حجم استاندارد شرایط استاندارد را تولید کند و نیاز به ماژول های اضافی جبران دما و فشار را از بین ببرد.

Q2: آیا می توان قطرات مایع، رطوبت بالا یا محیط بخار را اندازه گیری کرد؟
A: بخار یا مایع را نمی توان اندازه گیری کرد. فقط برای فاز گاز خشک مناسب است. اگر گاز تعداد زیادی قطرات مایع متراکم را حمل کند، مایع چسبیده به حسگر ویژگی های اتلاف گرما را تغییر می دهد و باعث رانش خواندن و حتی آسیب رساندن به پروب می شود. توصیه می شود برای شرایط مرطوب یک جداکننده گاز و مایع در قسمت جلویی نصب کنید.

Q3: آیا تغییرات در ترکیب گاز بر دقت اندازه گیری تأثیر می گذارد؟
پاسخ: من خواهم کرد. دستگاه با توجه به پارامترهای هدایت حرارتی گاز کالیبراسیون (مانند هوا، نیتروژن) هنگام خروج از کارخانه تنظیم می شود. تغییر در ترکیب گاز و هدایت حرارتی باعث ایجاد خطا می شود. شرایط کاری با اجزای متداول در حال تغییر نیاز به تنظیم مجدد پارامترهای محیط یا کالیبراسیون مجدد دارد.

Q4: الزامات نصب مقاطع لوله مستقیم چیست؟
A: به طور کلی، بخش لوله مستقیم ≥ 10D و پایین دست ≥ 5D مورد نیاز است، که در آن D قطر داخلی خط لوله است. زانوهای بالادست، شیرها و کاهنده ها می توانند میدان جریان را مختل کنند، در حالی که کوتاه کردن بخش های مستقیم لوله می تواند باعث نوسانات جریان و کاهش دقت شود. از لرزش شدید و تجمع مایع در هنگام نصب خودداری کنید.

مورد مشخصات
محدوده اندازه گیری 0-120 نیوتن متر بر ثانیه (20 درجه سانتی گراد، 101.33 کیلو پاسکال)
دقت ± 1% خواندن، ± 0.5% از مقیاس کامل
نسبت چرخش به طور معمول 100:1 (بستگی به محدوده جریان کالیبره شده دارد)
محدوده قطر لوله 10 میلی متر - 6000 میلی متر
برنامه مناسب برای گازهای مختلف تک یا مخلوط؛ گازهای گرد و غبار، پر از شن، مرطوب و خورنده مختلف
دمای محیط -40 درجه سانتیگراد تا 85 درجه سانتیگراد (بدون نمایشگر)؛ -30 درجه سانتیگراد تا 70 درجه سانتیگراد (با نمایشگر)؛ رطوبت <90٪ RH
دمای متوسط -40 درجه سانتیگراد تا 100 درجه سانتیگراد؛ -40 درجه سانتیگراد تا 200 درجه سانتیگراد؛ -40 درجه سانتیگراد تا 450 درجه سانتیگراد؛ -40 درجه سانتیگراد تا 510 درجه سانتیگراد
قطر سنسور φ3, φ2.5
قطر پروب نوع درج φ19 (استاندارد)، φ16، φ12
جنس سنسور فولاد ضد زنگ 316، هاستلوی، تیتانیوم
مواد پروب (غلاف محافظ) فولاد ضد زنگ 316 (استاندارد)، هاستلوی
اندازه گیری جریان اندازه گیری جریان متوسط دو طرفه
خروجی آنالوگ جریان: 4-20 میلی آمپر DC. دما: 4-20 میلی آمپر DC. حداکثر بار 1000 Ω
خروجی پالس خروجی پالس کل
خطی سازی تصحیح غیرخطی صفحه کلید 12 بخش. تصحیح غیرخطی داخلی 10 بخش
ارتباط خروجی سریال RS232 / RS485
منبع تغذیه 24 VDC / 600 میلی آمپر؛ 220 VAC / 2 W; 110 VAC / 3 W
زنگ هشدار 1-2 خروجی رله، 5 A / 220 V، 5 A / 30 VDC. قابل برنامه ریزی با صفحه کلید
نمایشگر LCD LCD صفحه بزرگ: جریان لحظه ای 7 رقمی، جریان کلی 8 رقمی
فشار فرآیند 1.6 مگاپاسکال (حداکثر 20 مگاپاسکال)
نوع نصب نوع درج (اتصالات فشرده سازی، شیر توپی اتصالات فشرده سازی، اتصال فلنج)؛ نوع درون خطی (فلنج، اتصال رزوه ای)
رتبه بندی ضد انفجار ذاتا ایمن (ia II CT5)؛ ضد شعله (Ex d II CT4)
رتبه حفاظتی IP65

XG-RSL جریان سنج جرمی گاز حرارتی
قطر اسمی —XXX 100 یعنی DN100
نوع نصب G نوع درون خطی
C نوع درج 1 اتصال رشته
2 اتصال فلنجی
3 اتصال شیر توپ فلنجی
محدوده دما 1 -40 ~ 100 ℃
2 -40 ~ 200 ℃
3 -40 ~ 450 ℃
4 -40 ~ 510 ℃
فشار اسمی A 0 ~ 0.6 مگاپاسکال
B 0 ~ 1 مگاپاسکال
C 0 ~ 1.6 مگاپاسکال
D 0 ~ 2.5 مگاپاسکال
E 0 تا 4 مگاپاسکال
F 0 ~ 6.4 مگاپاسکال
G 0 تا 10 مگاپاسکال
H 0 تا 16 مگاپاسکال
شرایط فرآیند 0 استاندارد
1 مقاوم در برابر خوردگی
2 ضد انفجار
3 دمای بالا
خروجی سیگنال 1 بدون خروجی
2 4 تا 20 میلی آمپر
3 RS485 MODBUS
منبع تغذیه 1 220 ولت AC
2 24 ولت DC
