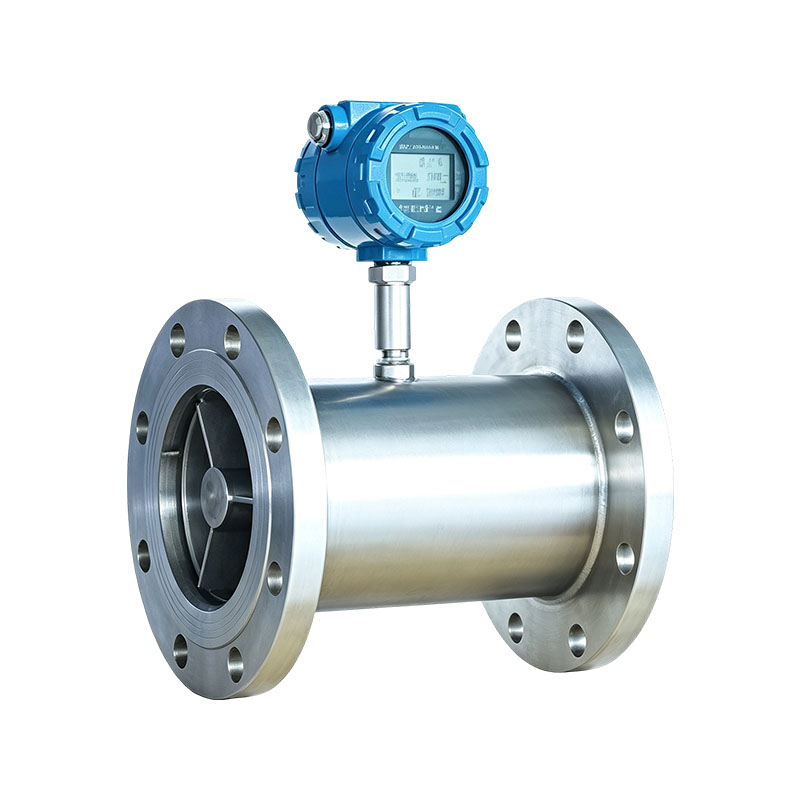

فلومتر توربین مایع سری XG-GY

فلومتر توربین مایع سری XG-GY یک ابزار اندازه گیری جریان مبتنی بر سرعت است. برای اندازه گیری سرعت جریان حجمی مایع پر شده در یک خط لوله بسته و جریان مداوم استفاده می شود. فلومتر توربین شرکت ما از فناوری پیشرفته و فناوری پردازش، با عملکرد پایدار محصول، دقت بالا و طرح‌های ساختاری متعدد استفاده می‌کند که انتخاب آن را برای کاربران راحت می‌کند. این محصول به طور گسترده در صنایعی مانند پتروشیمی، متالورژی، تحقیقات علمی و مواد غذایی استفاده می شود.

ویژگی های محصول:
1. آشکارساز اندازه گیری دارای انواع مقاوم در برابر سایش و ضد خوردگی، با طیف گسترده ای از برنامه های کاربردی محصول و پایداری خوب است.
2. محدوده دمایی فلومتر توربین: -20 ~ 100 درجه سانتیگراد، نوع درجه حرارت بالا -20 ~ 150 درجه سانتیگراد.
3. محدوده اندازه گیری جریان بزرگ است، به طور کلی تا 10:1، و می تواند تا 40:1 برای موارد خاص افزایش یابد.
4. سنسور جریان دارای چندین روش اتصال است که نصب و استفاده از آن را آسان می کند.
5. سنسورهای توربین برای اندازه گیری مایعات با ویسکوزیته کم، با دقت بالا تا سطح 0.2 ~ 1.0 مناسب هستند و می توانند فشارهای کاری بالا را تحمل کنند.
6. پروانه از فولاد ضد زنگ دوبلکس ساخته شده است و نیاز به درمان پیشگیرانه بیشتری دارد. یاتاقان ها از گرافیت، تترا فلوئورواتیلن اصلاح شده، کاربید تنگستن و سنگ های قیمتی ساخته شده اند.
7. طراحی مدار هوشمند، عملکردهای قدرتمند، نمایش جریان لحظه ای و جریان تجمعی. مصرف برق کم؛ می تواند با باتری خود کار کند. خروجی انتقال از راه دور 4-20 میلی آمپر، پالس، با پروتکل HART.

نقاط اصلی فروش:
1. دقت اندازه گیری بالا و تکرارپذیری عالی: دقت معمولی می تواند به ± 0.5٪ R برسد، مدل های با دقت بالا می توانند به ± 0.2٪ R برسد. تکرارپذیری می تواند به 0.05٪ برسد، مناسب برای تحویل تجارت مواد، اندازه گیری دسته ای، و داده های اندازه گیری پایدار و قابل اعتماد.
2. دامنه وسیع، پاسخ حساس: نسبت برد می تواند تا 1:20 برسد، سیگنال پالس خروجی، سرعت پاسخ سریع، بدون رانش صفر، می تواند به سرعت تغییرات دینامیکی در نرخ جریان را ثبت کند و با شرایط کاری با نوسانات جریان زیاد سازگار شود.
3. ساختار فشرده، نصب و انطباق انعطاف پذیر: سبک وزن، با چندین روش اتصال برای فلنج ها/گیره ها. می تواند برای خروجی چند سیگنال ضد انفجار، بهداشتی، ولتاژ بالا، پالس / 4-20 میلی آمپر، مناسب برای اتصال با سیستم های PLC و DCS استفاده شود.
4. از دست دادن فشار کوچک، پایداری طولانی مدت: کانال جریان صاف، افت فشار کم، صرفه جویی در مصرف انرژی خط لوله. یاتاقان‌های آلیاژ سخت / سنگ قیمتی اختیاری در شرایط محیطی تمیز و تعمیر و نگهداری ساده، عمر طولانی دارند.

صنعت کاربرد :
1. صنعت نفت پالایش شده: حمل و نقل، بارگیری و اندازه گیری تجارت، و نسبت تغذیه سوخت دیزل، بنزین، روغن روان کننده و سایر فرآورده های نفتی.
2. صنایع شیمیایی خوب: مواد تشکیل دهنده فرآیند و اندازه گیری مواد برای مایعات تمیز و کم ویسکوزیته مانند حلال های آلی، مواد افزودنی و آب خالص.
3. صنایع غذایی و آشامیدنی: آب میوه، روغن خوراکی، الکل، و غیره. الف، فلومتر توربین گیره بهداشتی برای تغذیه کمی مواد خام استفاده می شود.
4. صنعت تصفیه / زهکشی آب: نظارت بر جریان و کنترل کمی آب تصفیه شده، آب در گردش صنعتی و شبکه لوله های آب تصفیه شده.

تماس با ما
PREV：فلومتر دیفرانسیل فشار دینامیکی نوع XG-DBLبعدی：دستگاه سنجش جریان سری XG-LG
سوالات متداول مشخصات عملکرد

Q1: آیا جریان سنج توربین مایع می تواند رسانه هایی مانند فاضلاب و رسانه های حاوی مقدار زیادی ذرات جامد را اندازه گیری کند؟
ج: مناسب نیست. در داخل توربین پروانه ها و یاتاقان ها وجود دارد و ناخالصی های جامد می توانند به راحتی یاتاقان ها را فرسوده و در پروانه ها گیر کنند. توصیه می شود از انواع دیگر دبی سنج ها برای محیط های کثیف و ریزگرد استفاده کنید. فقط برای مایعات تک فاز تمیز، کم ویسکوزیته مناسب است.

Q2: وجود حباب در خط لوله چه تأثیری بر نتایج اندازه گیری دارد؟
پاسخ: وجود گاز در مایعات می تواند باعث خوانش زیاد، نوسانات اندازه گیری و در موارد شدید آسیب ضربه به پروانه شود. توصیه می شود برای اطمینان از پر بودن لوله و عاری از حباب، یک دستگاه تصفیه هوا در بالادست فلومتر نصب کنید.

Q3: آیا نصب به بخش لوله مستقیم نیاز دارد؟
A: من نیاز به انجام دارد، انجام می دهد. بالادست به طور کلی به یک بخش لوله مستقیم 10 بعدی و 5 بعدی پایین دست نیاز دارد. زانوها، دریچه ها و قطرهای متغیر می توانند میدان جریان را مختل کنند و دقت اندازه گیری را کاهش دهند. نصب باید اطمینان حاصل کند که خط لوله پر شده است و توصیه می شود که به صورت افقی یا عمودی به بالا و پایین نصب شود.

Q4: تعمیر و نگهداری معمولاً چند بار انجام می شود؟
الف: رسانه ها مانند روغن و آب خالص را تمیز کنید و پروانه ها و یاتاقان ها را هر 1 تا 2 سال یکبار جدا کرده و تمیز کنید. توصیه می شود در صورتی که محیط حاوی ناخالصی های کمی باشد، هر شش ماه یکبار بررسی شود. روی بررسی پروانه از نظر سایش و درهم تنیدگی فیبر تمرکز کنید و مرتباً آن را برای بازرسی و کالیبراسیون ارسال کنید.

DN (میلی متر) محدوده جریان @ ± 0.2 % (m³/h) محدوده جریان @ ± 0.5 % (m³/h) محدوده جریان @ ± 1.0 % (m³/h) فشار اسمی (MPa) حداکثر افت فشار (MPa) روش های اتصال
نخ دار فلنج دار بهداشتی ویسکوزیته بالا
2 — — — — 0.01 0.13 1.6 1.5 ✓
3 — — — — 0.04 0.25 1.6 1.2 ✓
4 — — — — 0.04 0.25 6.3 ✓
6 — — 0.1 0.6 0.1 0.6 6.3
16*
25*
40* 		0.08 ✓
10 — — 0.25 1.2 0.2 1.2 ✓
15 1.2 4 0.6 4 0.4 4 ✓ ✓
20 1.5 7 1.1 7 0.7 7 ✓ ✓ ✓
25 2 10 1.6 10 1 10 0.04 ✓ ✓ ✓ ✓
32 3.2 16 2.5 16 1.6 16 2.5 ✓ ✓ ✓ ✓
40 4 20 3 20 2.5 25 ✓ ✓ ✓ ✓
50 8 40 4 40 4 40 ✓ ✓ ✓
65 12 60 o 60 6 60 ✓ ✓ ✓
80 20 100 10 100 10 100 ✓ ✓ ✓
100 25 160 20 160 16 160 1.6
2.5 		✓ ✓ ✓
150 50 300 40 300 40 400 ✓
200 120 600 100 600 80 800 1.6 ✓
250 200 1000 160 1000 120 1200 ✓
300 — — 250 1600 180 1800 ✓

توجه: مواردی که با "*" مشخص شده اند، سفارشات ویژه هستند. محدوده ویسکوزیته متوسط: ≤10 مگاپاسکال؛ دمای مایع: 20-120 درجه سانتیگراد

XG-GY فلومتر توربین مایع
قطر اسمی —XXX 100 یعنی DN100
نوع ساختار Z All-in-One هوشمند
L Split-Type
فرآیند سنسور 1 استاندارد
2 مقاوم در برابر سایش
3 ضد خوردگی
فشار اسمی 1 1.6 مگاپاسکال
2 2.5 مگاپاسکال
3 4.0 مگاپاسکال
4 6.3 مگاپاسکال
5 16 مگاپاسکال
6 25 مگاپاسکال
7 40 مگاپاسکال
نوع اتصال G نوع درج
R Thread-Sealed Threaded Type
F فلنج دار Type
J نوع گیره (ویفر).
K نوع اتصال سریع
دقت 1 0.2
2 0.5
3 1
ضد انفجار 0 ضد انفجار
1 ضد انفجار
خروجی سیگنال 1 نبض
2 4 تا 20 میلی آمپر
3 با HART
منبع تغذیه یکپارچه 1 باتری داخلی
2 باتری 24 VDC دوگانه قابل انتخاب
3 خارجی 24 VDC
