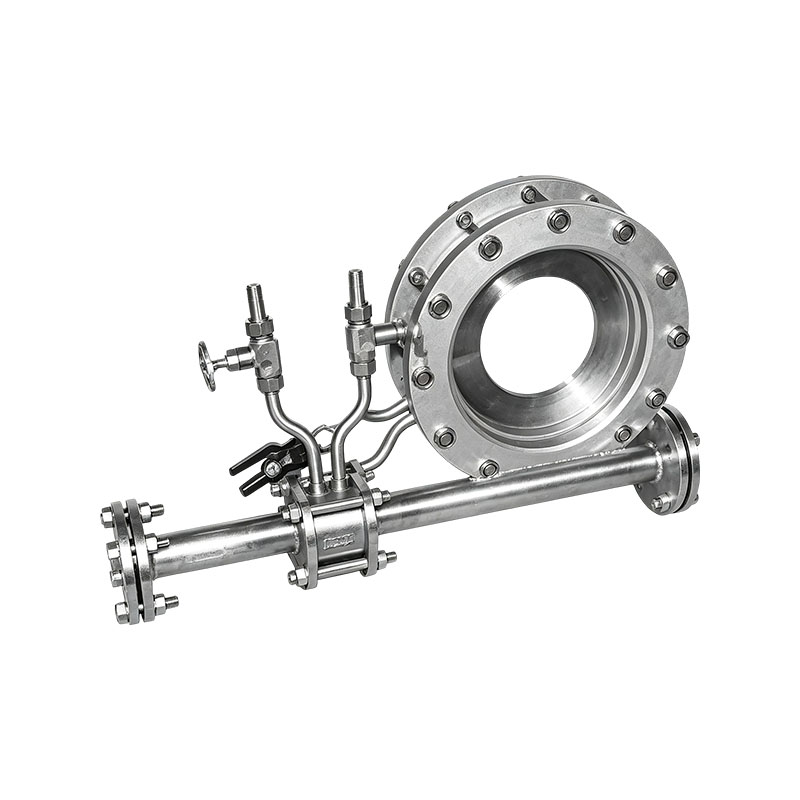

دستگاه سنجش جریان سری XG-LG

دبی سنج های اوریفیس جریان سنج های فشار تفاضلی هستند که نشان دهنده قدیمی ترین دستگاه های اندازه گیری جریان در تولیدات صنعتی هستند. آنها انواع متنوع، فناوری بالغ و کاربردهای گسترده را نشان می دهند.

ویژگی های محصول:
1. ساختار ساده، نصب آسان، عملیات قابل اعتماد، هزینه کم، و درجه خاصی از دقت
می تواند نیازهای تولید صنعتی را برآورده کند.
2. با سابقه طولانی، داده های تجربی غنی و قابل اعتماد، و طراحی و پردازش استاندارد
استاندارد بین المللی برای دستگاه های دریچه گاز استاندارد (ورفیس صفحات، نازل ها و ونتوری) است
ISO 5167، و چندین بار تجدید نظر شده است. تا زمانی که قطعات دریچه گاز بر اساس استانداردها طراحی و پردازش شوند.
کالیبراسیون جریان واقعی برای تعیین محدوده عدم قطعیت مورد نیاز است.
3. صفحه روزنه استاندارد برای قطر 50 ~ 3000 میلی متر، با β 0.2 ~ 0.75 مناسب است.
4. نازل استاندارد برای قطر 50 ~ 500 میلی متر، با β 0.2 ~ 0.8 مناسب است.
5. نازل گردن بلند برای قطر 50-630 میلی متر با β 0.2-0.8 مناسب است.
6. پردازش مکانیکی لوله ونتوری با قطر 50-250 میلی متر و مقدار β 0.2-0.75.
7. صفحه آهنی درشت جوش داده شده با قطر لوله ونتوری 200-1200 میلی متر و مقدار β 0.2-0.70.
8. قطر لوله ونتوری ریخته گری ناهموار 100-800 میلی متر است، با مقدار β 0.2-0.75.
9. قطر نازل Venturi 65-500 میلی متر، با مقدار β 0.316-0.775 است.
10. قطر صفحه سوراخ گرد 1/4 ≤ 500mm، β 0.245~0.6 است.
11. قطر صفحه دهانه جمعیت مخروطی ≤ 500mm و β 0.1~0.316 است.
12. قطر صفحه دو دهانه 40-100 میلی متر و β 0.2-0.75 است.
13. قطر صفحه سوراخ کوچک کمتر از 50 میلی متر است و β 0.2 ~ 0.75 است.
14. قطر صفحه سوراخ کوچک پنهان ≤ 50 میلی متر است و β 0.2 ~ 0.75 است.
15. قطر صفحه دهانه لنز با فشار بالا ≤ 250mm و β 0.2~0.75 است.
16. صفحه دهانه لبه پهن دارای قطر 50-400 میلی متر و β 0.2-0.75 است. 17. قطر صفحه سوراخ دایره ای 50-2000 میلی متر با مقدار β 0.1-0.8 است.
18. صفحه دهانه خارج از مرکز با قطر 100-1000 میلی متر و β 0.46-0.84.
19. صفحه روزنه انتهایی (نازل) دارای قطر 100-1000 میلی متر و β 0.46-0.84 است.
20. محدوده فشار دستگاه دریچه گاز فوق 0~42MPa است و دما توسط مواد تعیین می شود.
21. لوله مخفی دوبل ونتوری، قطر اسمی خط لوله مقطع دایره ای: DN=300mm~6000mm، عرض x ارتفاع خط لوله مقطع مستطیلی: WxH (mm)=300x300~6000x6000، و سایر خطوط لوله سطح هندسی با همان قطر اسمی و ارتفاع اسمی DN و متغیر. فشار اسمی: PN ≤ 2.5MPa، تعیین شده توسط دمای کار و مواد. مقدار فشار دیفرانسیل: (0~100) کیلو پاسکال، خطای اندازه گیری مکرر (پایداری): ± 10Pa.
22. دستگاه اندازه گیری باد بال مخصوصاً برای اندازه گیری جریان هوا با کالیبر بزرگ، با اندازه گیری پایدار، حساسیت بالا، جبران افت فشار و دقت بالا مناسب است.
23. طراحی دستگاه اندازه گیری باد شامل رابط دمش معکوس و دستگاه تخلیه گرد و غبار است که برای نگهداری محصول مفید است و خروجی محصول را افزایش می دهد.
قابلیت اطمینان.
24. فناوری پردازش و آزمایش پیشرفته و پیچیده دقت و پایداری محصول را تا حد زیادی بهبود می بخشد.
25. اجزای دریچه گاز بالغ با فناوری الکترونیکی پیشرفته یکپارچه شده اند تا یک دستگاه اندازه گیری جریان یکپارچه هوشمند با نمایش جریان در محل و خروجی های سیگنال متعدد (4-20 میلی آمپر، پالس، با پروتکل HART) ایجاد کنند.
26. طراحی مدار کم مصرف باعث کاهش مصرف انرژی، افزایش پایداری و قابلیت اطمینان سیستم می شود. سیستم یکپارچه دارای منبع تغذیه باتری و انتخاب خارجی 24VDC است که برای نصب و استفاده راحت است.

نقاط اصلی فروش:
1. استانداردسازی بالغ است و نیازی به کالیبراسیون جریان واقعی ندارد: با استانداردهای GB/T2624 و ISO5167 مطابقت دارد. اجزای دریچه گاز استاندارد را می توان به طور مستقیم برای اندازه گیری پس از پردازش بر اساس مشخصات، پشتیبانی از تسویه تجاری و قابلیت ردیابی اندازه گیری استفاده کرد.
2. بدون قطعات متحرک، بادوام و پایدار: اجزای گاز مکانیکی خالص، بدون عناصر چرخشی/حسگر، مقاومت در برابر دمای بالا و فشار بالا، عملکرد طولانی مدت قابل اعتماد، عمر طولانی، تعمیر و نگهداری اولیه پایین.
3. طیف گسترده ای از سازگاری متوسط: می تواند گازها، بخارات و مایعات را اندازه گیری کند، سیالات تک فاز را پشتیبانی کند، و برخی از مدل ها می توانند با محیط های کثیف حاوی مقادیر کمی ناخالصی سازگار شوند. پوشش قطر لوله گسترده است.
4. هزینه کلی کم، تطبیق انعطاف پذیر: ساختار ساده، هزینه مقرون به صرفه، می تواند با هر مارک فرستنده فشار دیفرانسیل همسان شود. با توجه به شرایط کاری می توان انواع متعددی مانند صفحه اوریفیس، نازل، ونتوری، V-cone و ... را انتخاب کرد.

صنعت کاربرد:
1. صنعت برق: بخار دیگ نیروگاه، هوای اولیه/ثانویه، آب در گردش، اندازه گیری انرژی گاز طبیعی و حسابداری مصرف انرژی.
2. صنعت پتروشیمی: مایع مواد خام فرآیند، گاز فرآیند پرفشار، بخار، نظارت بر جریان خط لوله پالایش، نسبت مواد، اندازه گیری تحویل تجارت.
3. صنعت متالورژی: تشخیص جریان گاز کوره بلند، گاز دودکش مبدل، آب خنک کننده، هوای فشرده، کنترل وضعیت کوره، و آمار انرژی.
4. گرمایش/انرژی شهری: اندازه گیری خطوط لوله بخار، آب گرم و گاز طبیعی در شبکه گرمایش، شارژ هزینه گرمایش، و متعادل کردن جریان خط لوله.
