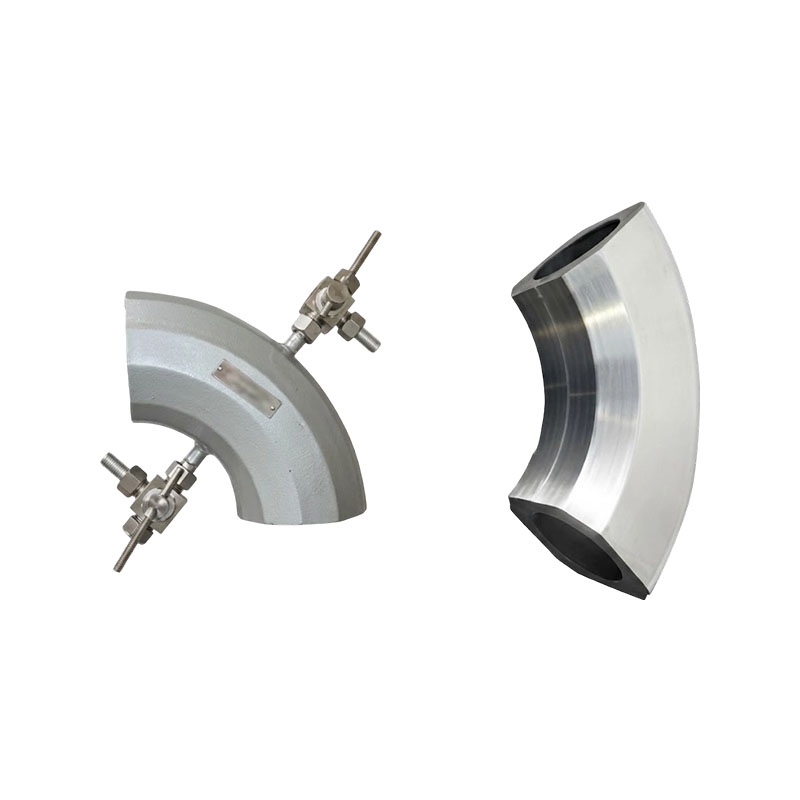

فلومتر لوله خم XG-WG

فلومتر لوله خم سری XG-WG نوع جدیدی از ابزار جریان است که توسط متخصصان پس از دهه ها تحقیق ساخته شده است. این می تواند به طور گسترده برای اندازه گیری جریان مایعات، گازها و بخار در بخش هایی مانند برق، گرما، متالورژی، فولاد، نفت، مواد شیمیایی، ماشین آلات، منسوجات، کاغذسازی، داروسازی، فرآوری مواد غذایی و خدمات عمومی استفاده شود.

ویژگی های محصول:
1. فلومتر لوله خم می تواند دمای بالا و فشار بالا را تحمل کند و می تواند در محیط های مختلف سخت مانند رطوبت، گرد و غبار و لرزش کار کند.
2. سنسور فاقد اجزای درج شده، بدون اتلاف مقاومت اضافی، مصرف کم انرژی، و الزامات صرفه جویی در انرژی و حفاظت از محیط زیست است. این سازه ساده است، نصب آن آسان است و به حداقل تعمیر و نگهداری نیاز دارد و آن را به یک ابزار اندازه گیری جریان ایده آل تبدیل می کند.
3. قطر اندازه گیری DN15 ~ 2000 است و می توان آن را در خم های خط لوله و لوله های مستقیم نصب کرد. نصب مقاطع لوله مستقیم نیاز به حداقل نیاز دارد، با 5 بعدی در جلو و 2 بعدی در پشت.
4. محدوده اندازه گیری سرعت جریان گسترده است، مناسب برای سرعت جریان 0.3 ~ 12 متر بر ثانیه (محیط مایع) و 3 ~ 160 متر بر ثانیه (محیط گاز و بخار) در داخل خطوط لوله.
5. دقت اندازه گیری می تواند به سطح 0.5-1.5 برسد، با تکرارپذیری 0.2٪.
6. برای راحتی کاربران، فلومتر لوله خم شرکت ما دارای ساختارهای یکپارچه و تقسیم شده است.
7. فلومتر لوله خم یکپارچه هوشمند از طراحی مدار پیشرفته، عملکردهای قدرتمند، مصرف انرژی کم، LCD با صفحه نمایش بزرگ برای اطلاعات جریان و حافظه داخلی پیشرفته برای اطمینان از امنیت داده ها استفاده می کند.
8. سیستم جریان سنج لوله خم یکپارچه می تواند توسط باتری ها و 24VDC خارجی، خروجی 4-20mA و سیگنال های پالس تغذیه شود و از پروتکل HART پشتیبانی می کند.

نقاط اصلی فروش:
1. بدون عنصر گاز، مسدود کردن آسان نیست: با استفاده از خم 90 درجه خود خط لوله به عنوان یک جزء تشخیص، هیچ مانع داخلی وجود ندارد، به ویژه برای رسانه های کثیف مانند ذرات، گرد و غبار و فاضلاب مناسب است و تقریباً مشکل انسداد وجود ندارد.
2. حداقل افت فشار، صرفه جویی در انرژی: با تکیه بر نیروی گریز از مرکز چرخش سیال برای دستیابی به اندازه گیری، تقریباً هیچ افت فشار اضافی ایجاد نمی شود و عملکرد طولانی مدت مصرف انرژی پمپ ها و فن ها را کاهش می دهد، مناسب برای شرایط تولید مداوم با جریان بالا.
3. ساختار ساده و قابل اعتماد، عمر طولانی: بدون قطعات متحرک، بدون قطعات آسیب پذیر، مقاومت در برابر دمای بالا و فشار بالا، مقاومت در برابر سایش، تعمیر و نگهداری بسیار کم، و می تواند برای مدت طولانی پایدار عمل کند.
4. نصب آسان و هزینه نوسازی کم: استفاده مستقیم از زانوهای موجود در محل، بدون نیاز به بدنه های دریچه گاز اضافی. فقط قطعات تحت فشار باید نصب شوند و کار نوسازی پروژه های قدیمی کم است.

صنعت کاربرد:
1. صنعت گرمایش حرارتی: اندازه گیری جریان آب در گردش برای بخار گرمایش شهری، آب گرم و اتاق دیگ بخار.
2. صنعت متالورژی: نظارت بر جریان رسانه های کثیف مانند آب خنک کننده کوره بلند، گاز زغال سنگ، آب شستشوی سرباره و فاضلاب حذف گرد و غبار.
3. صنعت برق: اندازه گیری جریان آب در گردش، آب حذف خاکستر، آب تغذیه دیگ بخار، گاز دودکش و جریان آب صنعتی در نیروگاه ها.
4. صنعت تصفیه آب: تشخیص جریان فرآیند برای فاضلاب صنعتی، آب بازیافتی، گل و فاضلاب حاوی ناخالصی.

تماس با ما
PREV：دستگاه سنجش جریان سری XG-LGبعدی：فلومتر نوع XG-W Velbar
سوالات متداول مشخصات عملکرد

Q1: آیا دبی سنج خم نیاز به تعویض خم لوله دارد؟
ج: نیازی نیست. زانویی استاندارد اصلی 90 درجه در محل می تواند به طور مستقیم مورد استفاده قرار گیرد و فقط سوراخ فشار باید پردازش شود و اتصال فشار باید نصب شود، که حجم کار نوسازی خط لوله را تا حد زیادی کاهش می دهد.

Q2: آیا فلومتر لوله خم شده اندازه گیری فاضلاب و گل را مسدود می کند؟
پاسخ: بدنه هیچ‌گونه اجزای مهارکننده یا مسدودکننده ندارد، که اجازه می‌دهد محیط به‌آرامی عبور کند. خطر انسداد فقط در درگاه فشار وجود دارد و دستگاه دمنده را می توان برای شرایط گرد و غبار زیاد و ناخالصی پیکربندی کرد.

Q3: دقت اندازه گیری فلومتر لوله خم شده چقدر است؟
A: دقت تحت تأثیر دقت پردازش زانویی و بخش های مستقیم لوله قرار می گیرد و آن را برای نظارت بر فرآیند و حسابداری مصرف انرژی مناسب می کند. برای سناریوهای تسویه تجاری با دقت بالا توصیه نمی شود.

Q4: الزامات بخش های مستقیم لوله در یک فلومتر لوله خم شده چیست؟
A: بالادست به طور کلی به 10-15 روز نیاز دارد، در حالی که پایین دست به 5-8 روز نیاز دارد. بخش های مستقیم لوله ناکافی می تواند تأثیر خاصی بر دقت اندازه گیری داشته باشد.

XG-WG فلومتر زانویی
قطر اسمی -XXX 100 یعنی DN100
نوع ساختار Z نوع هوشمند یکپارچه
L نوع تقسیم
متوسط اندازه گیری شده 1 مایع
2 گاز
3 بخار
نوع بدن 1 جوش لوله مستقیم (نوع L)  جوش لوله مستقیم (نوع S)  اتصال فلنج (نوع L)
4 اتصال فلنج (S-Type)
فشار استاتیک لوله A 0 ~ 0.6 مگا پاسکال
B 0 ~ 1.0MPa
C 0 ~ 1.6 مگا پاسکال
D 0 ~ 2.5 مگا پاسکال
E 0 ~ 4.0 مگا پاسکال
F 0 ~ 6.3 مگا پاسکال
G 0 تا 10 مگا پاسکال
H 0 ~ 16 مگا پاسکال
I 0 تا 25 مگا پاسکال
J 0 تا 40 مگا پاسکال
شرایط فرآیند 0 استاندارد
1 ضد خوردگی
2 دمای بالا
3 ضد انفجار
روش ماشینکاری J ماشینکاری شده
T فشرده
حالت جبران 0 بدون غرامت
P فقط جبران فشار
T فقط جبران دما
Q جبران کامل فشار و دما
خروجی سیگنال یکپارچه 0 هیچ کدام
1 4 ~ 20 میلی آمپر
2 نبض
3 هارت
منبع تغذیه یکپارچه 0 تامین باتری داخلی
1 منبع تغذیه قابل انتخاب دوگانه با باتری 24VDC
2 منبع تغذیه خارجی 24VDC

قطر داخلی و خارجی لوله و مواد لوله را ارائه دهید.
