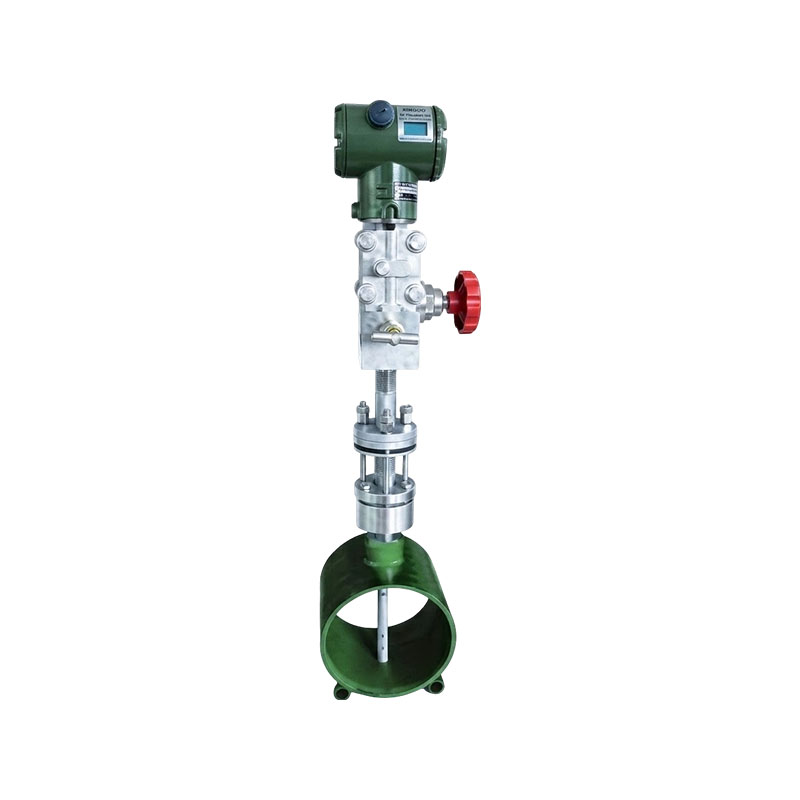

فلومتر نوع XG-W Velbar

فلومتر Velbar نوع XG-W یک ابزار اندازه گیری با دقت بالا است که بر اساس اصل اندازه گیری سرعت لوله Pitot، با استفاده از اصول آیرودینامیکی پیشرفته و تکمیل شده با روش های آزمایش تونل باد ساخته شده است. این یک سنسور فشار تفاضلی و میانگین نرخ جریان است. نرخ جریان با تفاوت بین میانگین فشار کل و فشار استاتیک سنسور در سیال نشان داده می شود که معمولاً برای اندازه گیری دبی مایعات، گازها و بخارات استفاده می شود.

ویژگی های محصول:
1. سطح اندازه گیری بر اساس اصول آیرودینامیکی طراحی شده است و پس از پردازش ویژه می تواند نیروی کشش سیال بسیار کمی و نیروی ریزش گردابی ایجاد کند.
2. فشار استاتیکی که توسط سوراخ فشار استاتیک در کناره ایجاد می شود، قبل از نقطه جدایی بین سیال و سنسور قرار دارد و یک سیگنال فشار دیفرانسیل پایدار و غیر تپنده است.
3. هیچ قسمت متحرک در ساختار وجود ندارد که طول عمر سنسور و پایداری طولانی مدت را تضمین می کند.
4. دقت بالا (± 0.5~1.0٪ F.S) و تکرارپذیری خوب (± 1.0٪).
5. این فلومتر افت فشار کم دارد و مصرف انرژی را بسیار کاهش می دهد.
6. پورت فشار استاتیک فلومتر در دو طرف سنسور قرار دارد و به اجسام خارجی و گرد و غبار موجود در محیط فوق العاده غیر حساس است.
7. این فلومتر اساساً بدون نیاز به نگهداری، نصب آسان و مقرون به صرفه است.
8. برای راحتی کاربران، فلومتر Weiliba شرکت ما دارای ساختارهای یکپارچه و تقسیم شده است.
9. جریان سنج برق یکپارچه هوشمند از طراحی مدار پیشرفته، با عملکردهای قدرتمند، مصرف انرژی کم، LCD با صفحه نمایش بزرگ برای اطلاعات جریان، و ذخیره سازی داخلی برای اطمینان از امنیت داده ها استفاده می کند.
10. سیستم فلومتر Powerbar یکپارچه می تواند توسط باتری ها و 24VDC خارجی، با خروجی 4-20mA، سیگنال پالس و پروتکل هارت تغذیه شود.

نقاط اصلی فروش:
1. افت فشار کم و مصرف کم انرژی: بر اساس اصل میانگین اندازه گیری لوله، افت فشار بسیار کمتر از فلومترهای دریچه گاز است که باعث صرفه جویی در مصرف برق و انرژی در طول کارکرد طولانی مدت می شود و برای شرایط کار مداوم با قطر لوله های بزرگ مناسب است.
2. الزامات متوسط ​​برای مقاطع لوله مستقیم: طراحی اصلاح پروب به بخش لوله مستقیم کوتاه تری در مقایسه با صفحات روزنه ای نیاز دارد که آن را برای پروژه های نوسازی با فضای محدود خط لوله در محل مناسب می کند.
3. ساختار یکپارچه، بدون نیاز به تعمیر و نگهداری: بدون قطعات مکانیکی متحرک. محکم و مقاوم در برابر ضربه؛ به راحتی پوشیده نمی شود؛ اساساً پس از نصب نیازی به نگهداری مکرر نیست. عمر طولانی
4. گستره وسیع: می‌تواند به اندازه‌گیری نرخ جریان کم تا بالا دست یابد، و یک ابزار می‌تواند محدوده جریان بزرگی را پوشش دهد، مایعات، گازها و بخارات را اندازه‌گیری کند.

صنعت کاربرد:
1. قدرت حرارتی الکتریکی: نظارت بر جریان هوای دیگ بخار، پیش نویس القایی، گاز دودکش، بخار، آب در گردش و گاز در نیروگاه ها.
2. صنعت متالورژی: تشخیص جریان گاز کوره بلند، گاز کوره کک، هوای فشرده، گاز دودکش و آب خنک کننده.
3. صنعت پتروشیمی: گازهای فرآیند، انواع بخار، سیالات فرآیند در گردش و اندازه گیری جریان و نظارت بر خطوط لوله با قطر بزرگ.
4. HVAC شهری: اندازه گیری بخار، گاز، گاز زباله صنعتی و جریان هوای مجرای تهویه برای گرمایش متمرکز شهری.

تماس با ما
PREV：فلومتر لوله خم XG-WGبعدی：فلومترهای ناچ V سری XG-V
سوالات متداول مشخصات عملکرد

Q1: آیا Weiliba برای اندازه گیری خطوط لوله با قطر بزرگ مناسب است؟
پاسخ: بسیار مناسب. با اتخاذ اصل یک لوله با سرعت یکنواخت، مزیت مقرون به صرفه برای قطر لوله های بزرگ، بدون نیاز به قطع خط لوله برجسته است، و نصب پلاگین آنلاین را می توان به دست آورد و ساخت و ساز را راحت می کند.

Q2: آیا اندازه گیری گازهای کثیف توسط Velbar به راحتی مسدود می شود؟
پاسخ: کاوشگر با یک سوراخ کاهش فشار خودکار طراحی شده است که سازگاری خوبی با دود و گاز حاوی گرد و غبار و ناخالصی دارد. هنگامی که محتوای گرد و غبار در محیط بسیار زیاد است، توصیه می شود برای جلوگیری از مسدود شدن سوراخ فشار، یک دستگاه دمنده انتخاب کنید.

Q3: تفاوت های اصلی بین فلومترهای Velbar و V-cone چیست؟
پاسخ: Weiliba متعلق به لوله با سرعت یکنواخت است، با نصب پلاگین و کاهش فشار کمتر، آن را برای گازهای با قطر بزرگ و حجم هوا مناسب تر می کند. V-cone یک نصب دریچه گاز و خط لوله است که دقت بهتری در اندازه گیری مایعات و بخار دارد.

Q4: الزامات نصب مقاطع لوله مستقیم توسط Weiliba چیست؟
پاسخ: در مقایسه با صفحات روزنه ای، الزامات کمتر است، به طور کلی به 8-12 بعدی بالادست و 3-5 بعدی در پایین دست نیاز دارند. نصب در نزدیکی زانوها، شیرها و سایر اتصالات لوله برای برآورده کردن الزامات بخش های مستقیم لوله و اطمینان از دقت اندازه گیری ترجیح داده می شود.

قطر لوله قابل اجرا 25-6000 میلی متر
دقت اندازه گیری ± 0.5-1.0 F.S.
تکرارپذیری 1.00٪
دمای عملیاتی -100-500 درجه سانتیگراد؛ تا 800 درجه سانتیگراد برای کاربردهای خاص
فشار عملیاتی 0-25 مگاپاسکال؛ حداکثر 40 مگاپاسکال برای کاربردهای خاص
حد بالای اندازه گیری بستگی به الزامات فرآیند و قدرت پروب دارد
حد پایین اندازه گیری بستگی به حداقل فشار دیفرانسیل مورد نیاز برای اندازه گیری دارد
گاز: حداقل فشار دیفرانسیل 0.025 کیلو پاسکال، سرعت جریان 4.5 متر بر ثانیه
مایعات: حداقل فشار دیفرانسیل 0.260 کیلو پاسکال، سرعت جریان 0.6 متر بر ثانیه
بخار: حداقل فشار دیفرانسیل 0.400 کیلو پاسکال، سرعت جریان 9.7 متر بر ثانیه
نسبت برد نسبت برد 10:1، به شرط حفظ دقت
رسانه سازگار جریان تمام سوراخ و یک طرفه گازها، بخار و مایعات با ویسکوزیته بیش از 10 سانتی پویز
الزامات بخش لوله مستقیم معمولاً 7 بعدی بالادست و 3 بعدی پایین دست

مجهز به ترانسمیتر فشار دیفرانسیل و ماشین حساب هوشمند جریان.
مجهز به کندانسور برای اندازه گیری بخار.
انواع اتصالات: کاملاً جوشی، فلنجی، رزوه ای.

جدول انتخاب فلومتر

XG-W فلومتر Weili Ba
قطر اسمی -XXX 100 یعنی DN100
نوع ساختار Z نوع هوشمند یکپارچه
L نوع Remote (Split).
متوسط اندازه گیری شده 1 مایع
2 گاز
3 بخار
نوع بدن 1 نوع لوله فلنج دار
2 نوع درج فلنجی
3 نوع درج رشته ای
فشار استاتیک لوله A 0 - 0.6 مگاپاسکال
B 0 - 1.0 مگاپاسکال
C 0 - 1.6 مگاپاسکال
D 0 - 2.5 مگاپاسکال
E 0 - 4.0 مگاپاسکال
F 0 - 6.3 مگاپاسکال
G 0-10 مگاپاسکال
H 0 - 16 مگاپاسکال
I 0 تا 25 مگاپاسکال
J 0 تا 40 مگاپاسکال
شرایط فرآیند 0 استاندارد
1 ضد خوردگی
2 دمای بالا
3 ضد انفجار
حالت جبران 0 بدون غرامت
P فقط جبران فشار
T فقط جبران دما
Q جبران کامل فشار و دما
خروجی سیگنال یکپارچه 0 هیچ کدام
1 4 تا 20 میلی آمپر
2 نبض
3 هارت
منبع تغذیه یکپارچه 0 باتری داخلی
1 باتری 24 VDC دوگانه قابل انتخاب
2 خارجی 24 VDC
