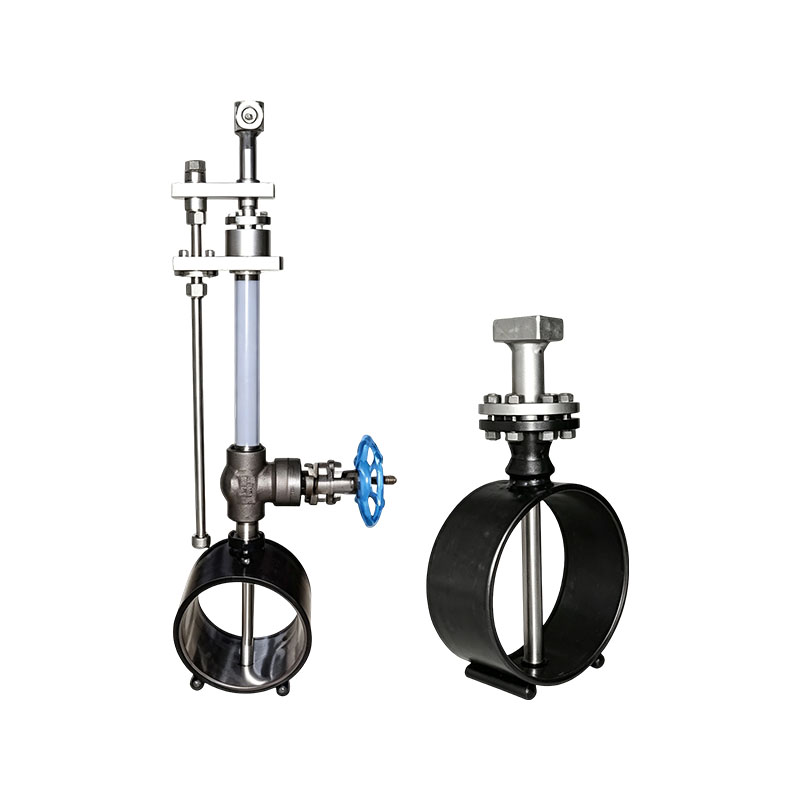

فلومتر XG-DRB دلبار

فلومتر یکنواخت XG-DRB Dearbar نوع جدیدی از فلومتر پلاگین است که از اصل فشار دیفرانسیل برای اندازه گیری جریان استفاده می کند و از معادله برنولی پیروی می کند: Q=KxCx ریشه DP. در حال حاضر در سطح بین المللی به عنوان دقیق ترین، قابل تکرار ترین و قابل اطمینان ترین فلومتر برای تشخیص جریان یک بار مصرف شناخته شده است. ساختار ساده، مونتاژ و جداسازی آسان، افت فشار کم، و هزینه کم استفاده و نگهداری آن را به یک فلومتر صرفه جویی در انرژی و اقتصادی تبدیل کرده است که ارزش تبلیغ و استفاده را دارد. به خصوص در مورد خطوط لوله با قطر بیشتر از 200 میلی متر، مزایای فلومتر لوله متوسط ​​آشکارتر است. به طور گسترده در صنایعی مانند برق، متالورژی و پتروشیمی استفاده می شود.

اصل کار:
فلومتر سرعت ثابت XG-DRB Dearbar جریان را از طریق فشار دیفرانسیل تولید شده قبل و بعد از کاوشگر حسگر منحصر به فرد خود اندازه گیری می کند. هنگامی که سیال از طریق پروب جریان می یابد، یک ناحیه توزیع فشار بالا در جلو ایجاد می شود که کمی بالاتر از فشار استاتیکی خط لوله است. طبق اصل معادله برنولی، سرعت سیال با عبور از پروب افزایش می‌یابد و ناحیه توزیع فشار کم در پشت پروب ایجاد می‌شود، جایی که فشار کمی کمتر از فشار استاتیک خط لوله است. پس از عبور سیال فشار دیفرانسیل از طریق پروب، گرداب هایی در دو طرف پروب ظاهر می شود و خلاء جزئی در عقب پروب ایجاد می شود. میانگین فشار بالا در ناحیه پرفشار از طریق لوله پرفشار پروب به محفظه فشار مثبت دستگاه فشار دیفرانسیل منتقل می شود. متوسط ​​فشار کم در ناحیه کم فشار از طریق لوله فشار کم پروب به محفظه فشار منفی دستگاه فشار دیفرانسیل منتقل می شود. ابزار فشار دیفرانسیل تفاوت بین فشار متوسط ​​متوسط ​​و فشار متوسط ​​پایین را اندازه گیری می کند و پس از محاسبه ریشه مربع، بزرگی میانگین سرعت جریان سیال را منعکس می کند. سرعت متوسط ​​جریان متناسب با نرخ جریان است و سپس می توان از آن برای محاسبه سرعت جریان حجمی یا سرعت جریان جرمی سیال در خط لوله استفاده کرد.

ویژگی های محصول:
1. رسانه های کاربردی چندگانه و محدوده اندازه گیری گسترده. مناسب برای سیالات مختلف (گاز، مایع، بخار)، با قطرهای بین 38 میلی متر تا 15000 میلی متر، حداکثر فشار 40 مگاپاسکال و حداکثر دمای 550 درجه سانتی گراد یا بالاتر. در صورت لزوم، می تواند ± 0.1٪ را تضمین کند، به ویژه برای کنترل فرآیند صنعتی مناسب است.
2. ساختار ساده و وزن سبک.
3. نصب و جداسازی آسان، کم هزینه، و قابل نصب و نگهداری آنلاین.
4. الزامات پایین برای مقاطع لوله مستقیم. نیاز به طول بخش مستقیم لوله در مقایسه با صفحه دهانه نسبتاً کم است، معمولاً حدود 10 تا 25 برابر قطر.
5. کاهش فشار کم و صرفه جویی قابل توجه در انرژی. افت فشار غیرقابل جبران 2% تا 15% افت فشار سیگنال است که تنها یک دهم افت فشار غیرقابل جبران دبی سنج های معمولی اوریفیس است. هزینه عملیاتی سالانه 1/40 تا 1/50 صفحه روزنه است.
6. ضریب سیال ثابت (K)، سیگنال اندازه گیری پایدار، و نوسانات کوچک.
7. دقت بالا و پایداری طولانی مدت خوب.
8. اندازه گیری فشار پروب به خودی خود ضد انسداد است و کاوشگر با ساختار تک تکه حفره ای با مقاومت بالا طراحی شده است.
9. رابط انسان و ماشین دوستانه، سر سنج LCD قابل چرخش 360 درجه. این می تواند نرخ جریان لحظه ای، نرخ جریان تجمعی، درصد نمودار میله ای و غیره را نمایش دهد.

زمینه های کاربردی اصلی:
1. اندازه گیری هوای اولیه و ثانویه در نیروگاه ها
2. اندازه گیری گاز کوره بلند;
3. اندازه گیری اتان، اتیلن، گاز طبیعی و غیره.
4. اندازه گیری گاز، نیتروژن، اکسیژن، و غیره.
5. اندازه گیری هوای فشرده:
6. اندازه گیری بخار اشباع، بخار فشار بالا و کم:
7. اندازه گیری آب لوله کشی، آب در گردش و غیره.
