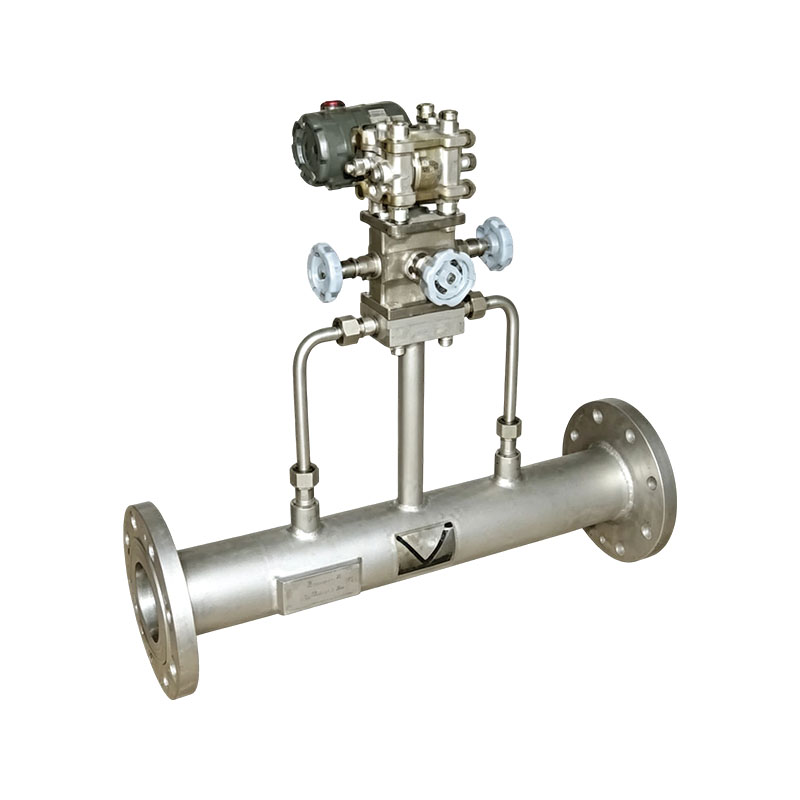

فلومتر گوه ای سری XG-LX

سیستم دبی سنج گوه ای XG-LX آخرین نسل سیستم ابزار دبی فشار دیفرانسیل شرکت ما است. این نیازهای اندازه گیری اکثر سیالات، از جمله مایعات تمیز، گازها و بخار را برآورده می کند. مخصوصاً برای اندازه‌گیری سیالاتی که اندازه‌گیری آن‌ها با فلومترهای سنتی دشوار است، مانند خمیر، دوغاب، دوغاب روغن، نفت کوره، روغن باقی‌مانده، قطران زغال‌سنگ، و سایر سیالات و سوسپانسیون‌های با ویسکوزیته بالا که مستعد تبلور و کثیفی هستند، مناسب است. بنابراین، سیستم های جریان سنج گوه ای شکل به طور گسترده ای برای اندازه گیری محیط های با ویسکوزیته بالا و با عدد رینولدز پایین در زمینه هایی مانند نفت، مواد شیمیایی، نیرو و صنایع سبک استفاده می شوند.

ویژگی های محصول:
1. استفاده از اجزای جریان شکل "V" می تواند مناطق راکد را از بین ببرد و از انسداد در سیستم جلوگیری کند.
2. عدد رینولدز طیف وسیعی از کاربردها را دارد و حتی در عدد رینولدز 500، همچنان یک رابطه مربعی بین فشار دیفرانسیل و دبی جریان دارد.
3. نصب، استفاده و نگهداری آسان.
4. دقت اندازه گیری بالا، عدم قطعیت گسترده کالیبراسیون جریان: ± 0.5٪ ~ 0.2٪ (کالیبراسیون آب یا کالیبراسیون روغن).
5. پایداری بلندمدت خوب است که توسط کاربران به عنوان ابزاری با نرخ شکست صفر تحسین می شود.
6. یک بار تقسیم نوع متر; جایگزینی گوه (وسط) می تواند دامنه را افزایش دهد.
7. سبک های متنوع:
نوع معمولی: در محدوده 1:10، خطای غیرخطی ضریب جریان 1± ≤ است.
نوع عملکرد بالا: عدم قطعیت انبساط کالیبراسیون جریان در محدوده 1:3 ± 0.5٪ ~ 0.2 ± است.
8. مقدار هشدار فشار بیش از حد و مقدار هشدار فشار کم را می توان با توجه به وضعیت فشار در محل تنظیم کرد. هنگامی که فشار بیش از حد یا شرایط کم فشار در حین استفاده رخ می دهد، دستگاه به طور خودکار زنگ هشدار را به صدا در می آورد و روشن می کند و به طور موثر از حوادث ایمنی تولید ناشی از فشار بیش از حد جلوگیری می کند.

صنعت کاربرد:
1. صنعت پتروشیمی: اندازه گیری رسانه های با ویسکوزیته بالا و ذرات مانند نفت خام، نفت سنگین، نفت باقیمانده، دوغاب زغال سنگ و غیره. این یک ابزار دریچه گاز است که معمولاً در تجهیزات پالایش استفاده می شود.
2. معادن متالورژی: برای اندازه گیری دوغاب، آب شستشوی زغال سنگ و گاز کوره بلند / کوره کک استفاده می شود. مناسب برای شرایط کاری با گرد و غبار زیاد و ذرات جامد.
3. قدرت حرارتی الکتریکی: سوخت دیگ بخار، دوغاب گوگرد زدایی و نظارت بر جریان آب خاکستر، قادر به مقاومت در برابر دمای بالا و سیالات کثیف.
4. تصفیه آب محیطی: اندازه گیری فاضلاب، رفلاکس لجن، و فاضلاب حاوی ناخالصی، با ساختار خود فلاشینگ گوه ای که مستعد رسوب لجن نیست.

تماس با ما
PREV：مقاله قبلی وجود نداردبعدی：فلومتر XG-DRB دلبار
سوالات متداول مشخصات عملکرد

Q1: اصل فلومتر گوه ای چیست و بزرگترین مزیت آن چیست؟
A: متعلق به فلومتر فشار دیفرانسیل فشار، سیال از طریق یک بلوک گوه V شکل در خط لوله جریان می یابد و یک فشار دیفرانسیل قبل و بعد از بلوک گوه ایجاد می شود. دبی بر اساس فشار دیفرانسیل محاسبه می شود. مزایای اصلی: بدون گوشه های مرده، اثر خود فلاشینگ، مهارت در اندازه گیری محیط کثیف با ویسکوزیته بالا و ذرات جامد، اندازه گیری پایدار حتی در اعداد رینولدز پایین و پشتیبانی از تشخیص جریان دو طرفه.

Q2: الزامات بخش لوله مستقیم یک فلومتر گوه ای شکل چیست؟
A: به طولی کوتاهتر از صفحه روزنه نیاز دارد، معمولاً 5 بعدی در جلو و 3 بعدی در پشت (D قطر داخلی خط لوله است). زانوها، دریچه ها و کاهنده ها می توانند میدان جریان را مختل کنند، بنابراین سعی کنید تا حد امکان از آنها اجتناب کنید. در حین نصب، گوشه های نوک تیز گوه ها باید رو به پایین باشد تا از جریان روان ذرات جامد اطمینان حاصل شود و از تجمع آنها جلوگیری شود.

Q3: در چه شرایطی اندازه گیری ترافیک نادرست است؟
A: دلایل رایج: ① انسداد، تجمع مایع، و نشت لوله های تحت فشار. ② سایش گوه و پوسته پوسته شدن ناحیه گاز را تغییر می دهد. ③ محدوده فرستنده و پیکربندی پارامتر ریشه مربع نادرست است. ④ ویسکوزیته محیط به طور قابل توجهی با شرایط کالیبراسیون متفاوت است. بررسی آب بندی لوله های ضربه ای و پارامترهای فرستنده را در اولویت قرار دهید.

Q4: آیا فلومتر گوه به تعمیر و نگهداری منظم نیاز دارد؟
A: بدون قطعات متحرک، تعمیر روزانه کم. توصیه می شود به طور منظم خط لوله فشار را تحت شرایط جامد / گرد و غبار زیاد تمیز کنید. شیر تعادل گروه سه سوپاپ را برای محافظت از فرستنده در هنگام خاموش شدن طولانی مدت باز کنید. هنگام دمیدن خط لوله، فلومتر باید برداشته شود تا سرباره جوشکاری سطح بلوک گوه را خراش ندهد و بر دقت تأثیر بگذارد.

مشخصات عملکرد: (برای اندازه های بالاتر از DN300، لطفا با شرکت ما تماس بگیرید)

مدل قطر اسمی (میلی متر) نسبت گوه h/D محدوده جریان (m³/h) طول (میلی متر) فشار کاری (MPa) دمای متوسط (℃) دقت کالیبراسیون آب (یا کالیبراسیون روغن) استاندارد فلنج
XG-LX-G-15 15 0.2 ~ 0.5 0.28 ~ 2.7 600 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
XG-LX-G-25 25 0.2 ~ 0.5 0.8 ~ 7.5 600 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
XG-LX-G-40 40 0.2 ~ 0.5 1.5 ~ 21 700 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
XG-LX-G-50 50 0.2 ~ 0.5 3 تا 33 700 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
XG-LX-G-80 80 0.2 ~ 0.5 6 تا 75 800 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
XG-LX-G-100 100 0.2 ~ 0.5 17 تا 100 800 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
XG-LX-G-150 150 0.3 ~ 0.5 45 تا 310 1000 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
XG-LX-G-200 200 0.3 ~ 0.5 68 تا 460 1000 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
XG-LX-G-250 250 0.3 ~ 0.5 109 ~ 865 1200 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
XG-LX-G-300 300 0.3 ~ 0.5 155 تا 1225 1200 0.2 ~ 14 -20 تا 300 0.2٪ / 0.5٪ GB9113-88
