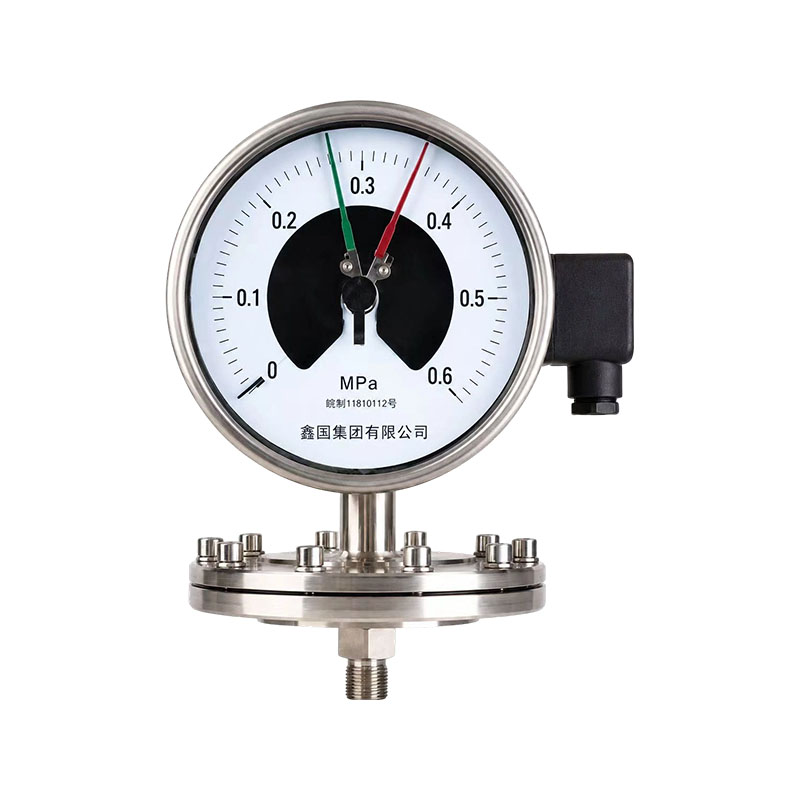

گیج فشار دیافراگمی سری XG/YPF

گیج فشار دیافراگمی سری XG/YPF یک فشارسنج ضد خوردگی با نشانه موضعی با دیافراگم موجدار به عنوان عنصر الاستیک حساس به فشار است. این شامل یک دیافراگم اندازه گیری، یک مفصل / فلنج، یک مکانیسم انتقال شاتون و یک کیس است. محیط اندازه گیری شده مستقیماً روی غشای موجدار عمل می کند و باعث تغییر شکل جابجایی غشا تحت فشار می شود. با حرکت چرخ دنده میله اتصال تقویت می شود و نشانگر را برای نمایش مقدار فشار روی صفحه نمایش می دهد. محیط توسط غشاء مسدود می شود و وارد فضای داخلی حرکت نمی شود. برای اندازه گیری فشار گازها و مایعاتی که خورنده، چسبناک هستند و به راحتی متبلور نمی شوند، مناسب است.

مزایای محصول:
1. توانایی ضد گرفتگی قوی: دیافراگم به عنوان یک عنصر حسگر فشار بدون سوراخ های جریان کوچک عمل می کند، مناسب برای اندازه گیری رسانه های چسبناک، حاوی ناخالصی و به راحتی رسوب می شود و مستعد گرفتگی یا گیرکردن متر نیست.
2. می تواند فشار میکرو و فشار کم را با حساسیت بالای دیافراگم و پاسخ حساس به تغییرات فشار و فشار کم اندازه گیری کند، مناسب برای اندازه گیری شرایط فشار کم گاز و مایع.
3. مقاومت در برابر خوردگی خوب: دیافراگم می تواند از موادی مانند 316، Hastelloy، PTFE و غیره ساخته شود تا با رسانه های خورنده مقابله کند و از ساختار داخلی ابزار محافظت کند.
4. ساختار امن و قابل اعتماد است، با ظرفیت اضافه بار بهتر از فشار سنج لوله فنری. ساختار بدنه ساده و نگهداری آسان است و می توان آن را با سرهای تماس الکتریکی مقاوم در برابر ضربه و برای دستیابی به کنترل هشدار جفت کرد.

نقاط اصلی فروش:
1. آسان برای مسدود کردن، بدون کانال های جریان کوچک، مناسب برای رسانه های چسبناک، دانه ای، و به راحتی رسوب، حل مشکل انسداد سوزن فشار سنج رایج است.
2. اندازه گیری فشار کم حساس. عنصر سنجش فشار دیافراگم؛ پاسخ سریع به تغییرات ریز فشار و فشار کم؛ اندازه گیری پایدار
3. مواد غشایی متعددی برای انتخاب وجود دارد، از جمله غشاهای 316L، Hastelloy و PTFE برای مقابله با رسانه های خورنده مختلف.
4. دارای عملکرد اضافه بار خوب، مقاومت در برابر ضربه فشار آنی، آسیب رساندن به اجزای حسگر فشار آسان نیست و قابلیت اطمینان عملیاتی بالایی دارد.
5. انتخاب عملکرد انعطاف پذیر است و می تواند زنگ فشار را از طریق تماس های توزیع به دست آورد. همچنین می توان از آن به عنوان یک مدل مقاوم در برابر ضربه، با نصب و نگهداری ساده و تعویض آسان استفاده کرد.

تماس با ما
PREV：فشار سنج تماس الکتریکی مغناطیسی سری XG/YXCبعدی：گیج فشار دیافراگم بهداشتی XG/Y-M
سوالات متداول مشخصات عملکرد

Q1: آیا فشار سنج دیافراگم و فشار سنج دیافراگم یکسان هستند؟
پاسخ: نه، نیستند. دیافراگم گیج فشار خود یک عنصر حسگر فشار است و محیط مستقیماً روی دیافراگم اثر می گذارد. دیافراگم گیج فشار دیافراگم فقط برای جداسازی استفاده می شود و برای انتقال فشار به سیال ایزوله متکی است. سطح غشا ساختار ساده تری دارد و برای شرایط کم فشار و ضد انسداد مناسب است اما برای شرایط خوردگی بسیار زیاد مناسب نیست.

Q2: آیا فشار سنج دیافراگمی برای اندازه گیری فشار بالا مناسب است؟
A: مناسب نیست، عمدتا برای شرایط کم فشار و فشار کم استفاده می شود. گیج های فشار لوله فنری برای سناریوهای فشار بالا ترجیح داده می شوند، زیرا بیش از محدوده می تواند باعث تغییر شکل دائمی دیافراگم شود و در نتیجه اندازه گیری های نادرست انجام شود.

Q3: آیا آسیب رساندن به غشاء با ذرات موجود در محیط آسان است؟
پاسخ: در شرایط کاری عادی، مسدود کردن آن آسان نیست، اما فرسایش طولانی مدت ناشی از ذرات سخت و تیز می تواند غشاء را فرسوده کند. برای شرایط کاری با ذرات بیشتر، توصیه می شود از غشاهای ضخیم یا دارای پوشش ضد خوردگی استفاده شود تا از برخورد مستقیم مواد تیز بر سطح غشا جلوگیری شود.

Q4: ایرادهای رایج گیج های فشار دیافراگم چیست؟
A: عمدتاً به دلیل تغییر شکل غشاء، انحراف صفر و بی حرکتی اشاره گر. بیشتر ناشی از فشار بیش از حد، خوردگی متوسط ​​و فرسایش ذرات است. فراتر از محدوده استفاده نکنید؛ مواد غشایی صحیح را برای رسانه های خورنده انتخاب کنید. برای اطمینان از دقت اندازه گیری، کالیبراسیون منظم انجام دهید.

محدوده اندازه گیری، فشار، اندازه بخش

مدل محدوده شماره گیری ابعاد قطعه تحمل کننده فشار D1
XG-YPF-100A 0~0.06، 0~0.1، 0~0.16، 0~0.25، 0~0.4
0~0.6، 0~1، 0~1.6، 0~2.5، -0.1~0
-0.1~0.06، -0.1~0.15، -0.1~0.3
-0.1~0.5، -0.1~0.9، -0.1~1.5
-0.1 تا 2.4 مگاپاسکال 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1.6، 0~2.5، 0~4، 0~6، 0~10، 0~16، 0~25، 0~40*
-1.6~0، -2.5~0، -4~0، -6~0، -10~0، -16~0، -25~0، -40~0*
-0.8~0.8، -1.2~1.2، -2~-2، -3~-3، -5~5، -8~8، -12~12، -20~20* کیلو پاسکال 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

* 0~40، -40~0، ± 20kPa مشخصات: ابعاد قطعه تحمل کننده فشار D Ø85 است.

پارامتر مشخصات
کلاس دقت 2.5
دمای عملیاتی محیط -40 ~ 70 درجه سانتی گراد
رطوبت نسبی ≤ 90٪
اثر دما هنگامی که دمای عملیاتی از 5 ± 20 درجه سانتیگراد منحرف می شود، خطای دمای اضافی نباید از 0.04٪ در درجه سانتیگراد تجاوز کند.
موقعیت کاری نصب عمودی
کلاس حفاظت از محوطه IP64

مواد سیستم انتقال فشار، کیس و سایر قطعات اصلی

مدل دیافراگم اتصال فلنج واشر آب بندی مواد مورد
XG-YPF-100A، XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (لاستیک نیتریل) آلومینیوم ریخته گری
XG-YPF-100B، XG-YPF-150B 316 لیتر (≤ 25 کیلو پاسکال) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F، XG-YPF-150B-F 316 لیتر (≤ 25 کیلو پاسکال) 1Cr18Ni9 PTFE 1Cr18Ni9

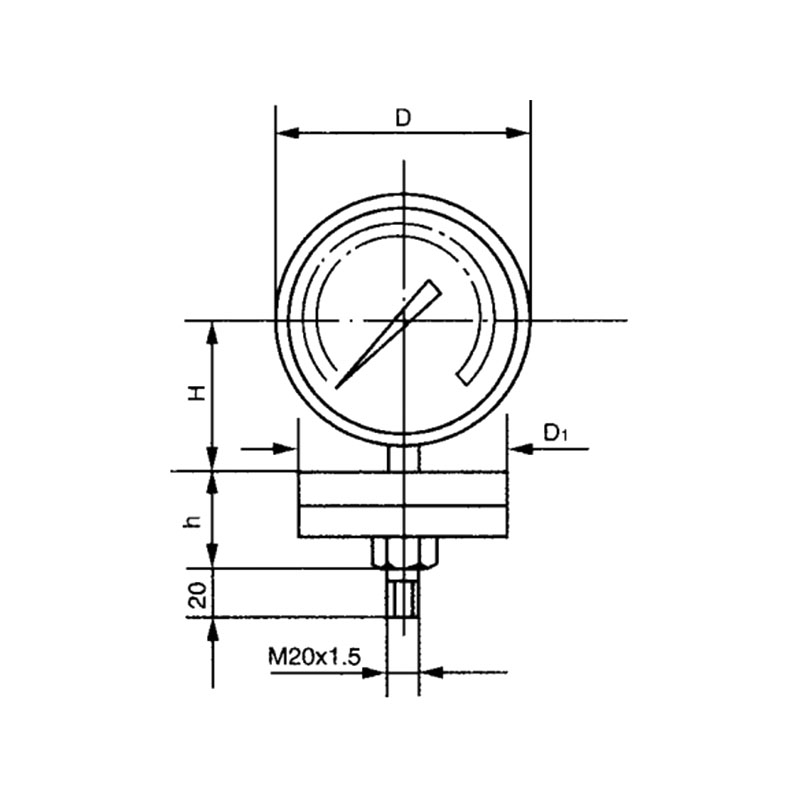

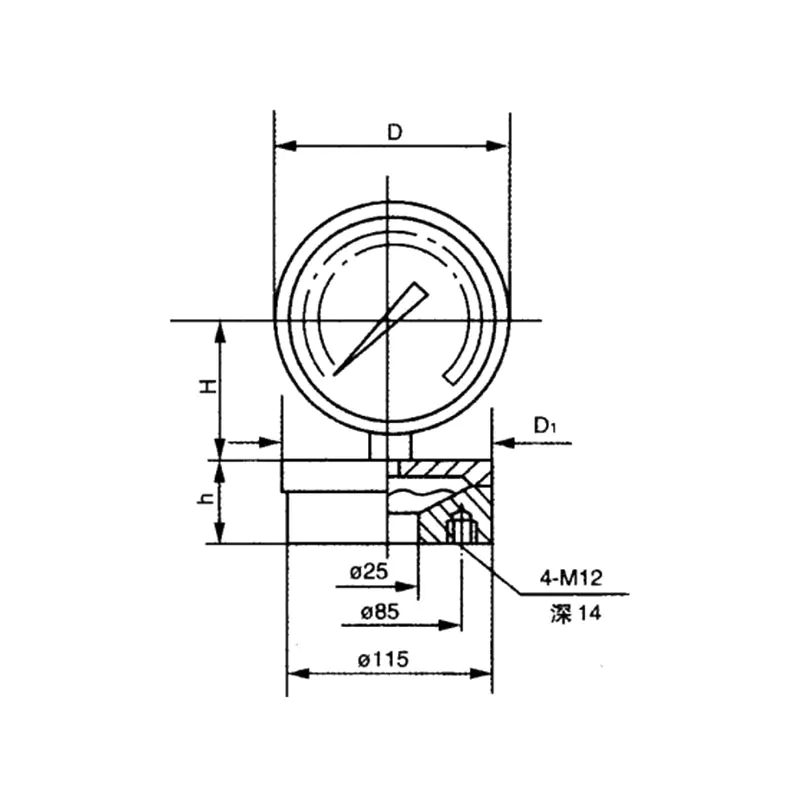

ابعاد

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
مدل XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG برند Xinguo
Y فشار سنج
P دیافراگم
F مقاوم در برابر خوردگی
□ قطر بیرونی قاب
100: Ø100 میلی متر
150: Ø150 میلی متر
□ تایپ کنید
A: گیج فشار دیافراگم، اتصال رزوه خارجی M20×1.5
B: گیج فشار دیافراگم فولادی ضد زنگ، اتصال رزوه خارجی M20×1.5
B-F: گیج فشار دیافراگم از جنس استنلس استیل فلنجی، فلنج صورت برآمده 25-4.0 HGJ
