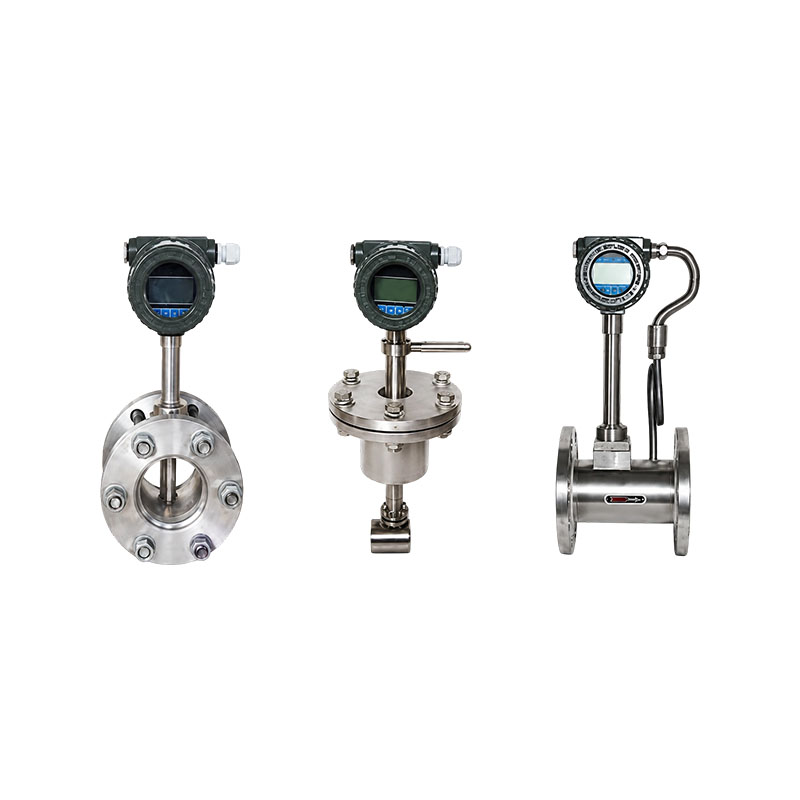

فلومتر گردابی هوشمند سری XG-LUGB

فلومتر گردابی سری XG-LUGB نوع جدیدی از فلومتر است که بر اساس اصل گرداب کارمان ساخته شده است. فلومتر گردابی برای اندازه گیری دبی جرمی و دبی حجمی بخار فوق گرم، بخار اشباع، هوای فشرده، گازهای عمومی، آب و مایعات کم خورنده مناسب است.

ویژگی های محصول:
1. کاهش فشار کم، هزینه های عملیاتی کم، و اهمیت صرفه جویی در انرژی بیشتر.
2. ساختار ساده، بدون قطعات متحرک، بدون سایش و پارگی، بدون نیاز به تعمیر و نگهداری مکانیکی.
3. محدوده اندازه گیری گسترده است، تا 10:1 (برای موارد خاص قابل افزایش است).
4. اتخاذ یک واحد پردازش مرکزی CPU کم مصرف و LCD، با طراحی کم مصرف و مصرف انرژی کم، به نوع محلی با باتری (باتری می تواند 2 سال دوام بیاورد) و نوع انتقال از راه دور با باتری، و همچنین نوع انتقال از راه دور با انرژی خارجی، با عملکرد پایدار و قابل اعتماد تقسیم می شود.
5. مدار بسیار یکپارچه، از نظر فناوری پیشرفته است و هیچ رانش یا خود تحریکی ندارد. پارامترهایی مانند دما، فشار، سرعت جریان لحظه ای، سرعت جریان تجمعی، چگالی و فرکانس را در محل نمایش می دهد. جبران تثبیت ولتاژ را می توان در محیط آزمایش شده اعمال کرد.
6. اتخاذ یک طراحی دکمه پنهان و مدیریت منوی رمز عبور، به طور موثری از تغییر ابزار توسط پرسنل غیرمجاز جلوگیری می کند و پارامترهای ابزار به راحتی در محل تنظیم می شوند.
7. دستگاه با خروجی پالس دیجیتال طراحی شده است و همچنین دارای خروجی جریان دو سیمه 4-20 میلی آمپر می باشد. با پروتکل HART مجهز به رابط ارتباطی RS485.
8. یک عملکرد ذخیره سازی بیدرنگ داده خاص تضمین می کند که داده های داخلی هرگز در هیچ شرایطی از بین نمی روند.
9. با استفاده از اجزای تشخیص کریستال پیزوالکتریک، قابلیت اطمینان بالایی دارد و می تواند در محدوده -20 تا 280 درجه سانتیگراد عمل کند.
10. دارای نوع کارت فلنج DN25-300; نوع درج فلنج، DN300-2000.
11. درجه ضد انفجار: Exd lI BT4.
12. سطح حفاظت: IP65.

نقاط اصلی فروش:
1. ساختار ساده و محکم: هیچ قطعه متحرک یا فرسوده ای در داخل وجود ندارد، با عمر طولانی و حجم کار نگهداری کم.
2. دامنه وسیع: می تواند گازها، بخارات و مایعات را با نسبت برد زیاد و توانایی اندازه گیری دبی بالا و پایین اندازه گیری کند.
3. دقت و سازگاری پایدار با رسانه های متعدد: یک دستگاه می تواند مایعات، گازها، و بخار اشباع/گرم شده را با تطبیق پذیری قوی اندازه گیری کند.
4. خروجی سیگنال هوشمند: ال سی دی های محلی نرخ جریان آنی و تجمعی. پشتیبانی از 4-20 میلی آمپر، پالس RS485-Modbus، برای اتصال به سیستم بالایی PLC مناسب است.

صنعت کاربرد:
1. صنعت گرمایش حرارتی: بخار دیگ بخار، اندازه گیری بخار خط لوله حرارتی، حل و فصل گرمایش.
2. صنعت پتروشیمی: نظارت بر جریان گازهای فرآیند و رسانه های مختلف مایع.
3. صنایع غذایی و دارویی: هوای فشرده، بخار فرآیند و کنترل جریان آب تولیدی.
4. خدمات عمومی شهری: اندازه گیری منابع انرژی عمومی مانند هوای فشرده، گاز و آب در گردش.

تماس با ما
PREV：فلومتر شناور فلزی سری XG-JFبعدی：فلومتر الکترومغناطیسی هوشمند XG-LDE
سوالات متداول مشخصات عملکرد

Q1: فلومتر گردابی چه رسانه ای را می تواند اندازه گیری کند؟
A: می تواند مایعات، گازها، بخارات اشباع شده و بخارات فوق گرم را اندازه گیری کند. نمی توان رسانه های حاوی مقدار زیادی ذرات جامد و ویسکوزیته بالا را که مستعد پوسته پوسته شدن هستند اندازه گیری کرد که می تواند به راحتی به پروب آسیب برساند و بر اندازه گیری تأثیر بگذارد.

Q2: دلیل نوسان زیاد در قرائت جریان فلومتر گردابی چیست؟
پاسخ: دلایل رایج عبارتند از سرعت جریان پایین خط لوله، ارتعاش بزرگ خط لوله، ناکافی بودن بخش های مستقیم لوله بالادست و پایین دست و وجود تعداد زیادی حباب در محیط. اطمینان از کافی بودن بخشهای مستقیم لوله جلو و عقب، اجتناب از منابع ارتعاشی مانند پمپ ها و شیرها، و بهبود شرایط کاری را در اولویت قرار دهید.

Q3: الزامات نصب یک بخش لوله مستقیم در یک فلومتر گردابی چیست؟
پاسخ: برای اطمینان از دقت اندازه گیری، یک بخش لوله مستقیم با قطر 15-20 بار به طور کلی در بالادست و یک بخش لوله مستقیم با قطر 5-10 بار در پایین دست مورد نیاز است. سعی کنید تا حد امکان از اجزای تلاطم مانند خم ها، شیرها و بدنه پمپ دوری کنید. در غیر این صورت، ممکن است باعث انحراف اندازه گیری شود.

Q4: چگونه بین فلومتر گردابی و فلومتر الکترومغناطیسی انتخاب کنیم؟
ج: یک فلومتر گردابی برای اندازه گیری بخار، گاز و مایعات نارسانا انتخاب کنید. فلومترهای الکترومغناطیسی برای اندازه گیری مایعات رسانا مانند رسانه های فاضلاب، اسیدی، قلیایی و گلی بر اساس نوع محیط اندازه گیری شده انتخاب می شوند.

مدل DN (میلی متر) محدوده جریان (m³/h) دقت
مایع گاز بخار
XG-LUGB-25 25 1.0-12 8.8-124 7-124 1.0
1.5
XG-LUGB-32 32 1.5-20 15-200 12-200
XG-LUGB-40 40 2.0-26 23-300 18-300
XG-LUGB-50 50 3-56 35-450 28-450
XG-LUGB-65 65 4.8-96 63-820 50-820
XG-LUGB-80 80 7.2-145 90-1200 75-1200
XG-LUGB-100 100 11-224 142-1950 120-1950
XG-LUGB-125 125 18-352 220-3000 175-3000
XG-LUGB-150 150 26-512 320-4400 260-4400
XG-LUGB-200 200 45-920 565-7800 440-7800
XG-LUGB-250 250 70.4-1200 850-12400 720-12400
XG-LUGB-300 300 100-2020 1250-17500 1020-17500
نوع درج (سرعت جریان در نقطه مرکز درج)
XG-LUGB-300 300 127-1650 1810-13500 1260-13500
XG-LUGB-400 400 226-2950 3250-23800 2250-23800
XG-LUGB-500 500 353-4600 5560-37800 3500-37800
XG-LUGB-600 600 510-6620 7320-54600 5100-54600
XG-LUGB-800 800 910-11800 13200-96700 9100-96700
XG-LUGB-1000 1000 1450-18500 20100-151600 14500-151600
XG-LUGB-1200 1200 2050-26650 27500-209000 20500-209000
XG-LUGB-1500 1500 3200-40300 45500-335000 32000-335000
XG-LUGB-2000 2000 5600-71400 80200-608600 56000-608600

جنس بدنه: فولاد ضد زنگ، فولاد کربنی
فشار اسمی: سنسورهای نوع استاندارد: 1.0 MPa تا 4.0 MPa. سنسورهای نوع فشار بالا: 6.3 مگاپاسکال تا 42 مگاپاسکال (سفارش ویژه)

جدول انتخاب فلومتر

XG-LUGB فلومتر هوشمند Vortex
قطر اسمی —XXX 50 یعنی DN50
متوسط اندازه گیری شده 1 مایع
2 گاز
3 بخار
نوع ساختار 2 نوع فلنج دار ویفر تمام سوراخ
3 نوع درج ساده
4 نوع درج دریچه توپ
5 نوع پرفشار
6 نوع شناور
7 نوع ضد خوردگی
نوع خروجی سیگنال 0 خروجی (پیش‌فرض)
1 4 تا 20 میلی آمپر
2 نبض
3 هارت
4 RS485
حالت جبران 0 بدون غرامت
1 فقط جبران دما
2 فقط جبران فشار
3 جبران دما و فشار
دما T1 دمای پایین (T ≤ 80 درجه سانتی گراد)
T2 دمای بالا (T ≥ 80 درجه سانتیگراد)
فشار P1 فشار معمولی
P2 فشار بالا
محیط عملیاتی 1 محیط عادی
2 محیط ضد انفجار
منبع تغذیه 1 باتری داخلی (بدون خروجی)
2 باتری خارجی 24 ولت منبع تغذیه دوگانه
3 فقط 24 VDC
محدوده جریان —XXX مثال: 1000 حداکثر دبی 1000 m³/h را نشان می دهد.
