گیج فشار تمام فولاد ضد زنگ سری XG/Y-B Manufacturers
صفحه اصلی / محصول / ابزارهای تحت فشار / فشار سنج / گیج فشار تمام فولاد ضد زنگ سری XG/Y-B
  • گیج فشار تمام فولاد ضد زنگ سری XG/Y-B
  • گیج فشار تمام فولاد ضد زنگ سری XG/Y-B

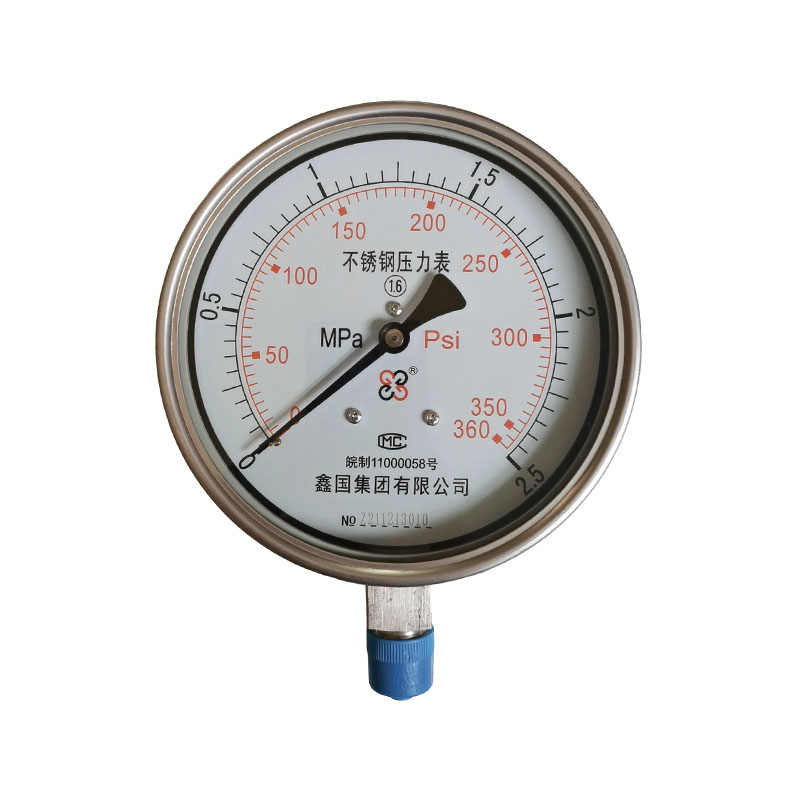

گیج فشار تمام فولاد ضد زنگ سری XG/Y-B

گیج فشار تمام فولاد ضد زنگ سری XG/Y-B یک فشار سنج مکانیکی با یک لوله فنری از جنس استنلس استیل به عنوان عنصر سنجش فشار است. اتصال، لوله فنر، بدنه، و سایر رسانه های تماس و پوسته خارجی، همگی از فولاد ضد زنگ (304/316 اختیاری) ساخته شده اند که بر روی تغییر شکل الاستیک لوله فنر، تقویت شده توسط حرکت چرخ دنده، و نمایش فشار محیط اندازه گیری شده در محل، تکیه دارند. این سری به انواع روغنی معمولی و مقاوم در برابر ضربه، مناسب برای گازهای ضعیف خورنده و رسانه های مایع است و می تواند با شرایط مرطوب، گرد و غبار و کمی لرزش مقابله کند. به طور گسترده ای برای نظارت بر فشار تجهیزات نفتی، شیمیایی، متالورژی و سایر تجهیزات استفاده می شود.

مزایای محصول:
1. مقاومت در برابر خوردگی قوی
کانکتورها، لوله‌های فنر و کیس همگی از فولاد ضد زنگ (304/316) ساخته شده‌اند که در برابر آب، اسید، قلیایی، نمک، برخی گازهای خورنده و محیط‌های مایع مقاوم هستند. زنگ زدگی یا اکسید شدن آسان نیست، برای شرایط کاری مرطوب و خورنده مناسب است و عمر مفید ابزار را افزایش می دهد.
2. سازگاری محیطی خوب
این پوسته در برابر بخار آب و گرد و غبار مقاوم است و همچنین می تواند در شرایط بیرونی، مرطوب و بیرونی استفاده شود. کمتر در معرض زنگ زدگی و آسیب به پوسته است و در مقایسه با فشار سنج های معمولی پوسته آهنی مقاومت آن در برابر فرسایش محیطی بسیار بهبود یافته است.
3. سازگاری گسترده رسانه ها
ناحیه تماس با محیط از فولاد ضد زنگ است که می تواند محیط فرآیند خورنده را اندازه گیری کند و از خرابی هایی مانند نشت روغن و نشانگرهای نادرست ناشی از خوردگی لوله های فنری مسی فشارسنج معمولی توسط محیط جلوگیری کند.
4. استحکام ساختاری بالا
بدنه فولاد ضد زنگ دارای استحکام مکانیکی بالا، مقاومت در برابر ضربه است و به راحتی تغییر شکل یا آسیب نمی بیند. پس از جفت شدن با ساختار روغنی و مقاوم در برابر ضربه، می توان آن را با تجهیزات مقاوم در برابر لرزش و مقاوم در برابر فشار مانند پمپ ها و کمپرسورها نیز سازگار کرد.
5. ایمن و قابل اعتماد، به راحتی نشت نمی کند
به طور کلی اجزای فولاد ضد زنگ دارای فناوری جوش خوب، عملکرد آب بندی عالی هستند و مستعد نشتی متوسط نیستند. آنها در کاربردهای شیمیایی و مخازن تحت فشار استفاده می شوند که به عملکرد آب بندی بالا نیاز دارند و خطرات ایمنی را کاهش می دهند.

نقاط اصلی فروش:
1. کل دستگاه از مواد فولادی ضد زنگ ساخته شده است، با کیس، اتصال دهنده و لوله فنر همه از فولاد ضد زنگ ساخته شده است. گزینه های 304/316 موجود است و از خوردگی اسیدی و قلیایی یا محیط های بیرونی مرطوب نمی ترسد و با ساعت های زنگ زده و پوسیده خداحافظی می کند.
2. مقاومت در برابر خوردگی و مقاومت در برابر فرسایش متوسط، جلوگیری از خوردگی، سوراخ شدن، نشتی و نشتی هسته مسی، یا گیرکردن خطاهای نشانگر، و سازگاری با شرایط کاری مایع و گاز خورنده.
3. اختیاری پر از روغن، ساختار مقاوم در برابر ضربه، مقاوم در برابر لرزش و ضربه فشار. بدنه پمپ، کمپرسور و نشانگر میدان فشار تپنده تکان نمی خورد و قرائت واضح و پایدار است.
4. فرآیند جوشکاری مهر و موم شده، عملکرد آب بندی خوب، نشت کمتر محیط، استفاده ایمن تر در مخازن شیمیایی و تحت فشار.
5. استحکام مکانیکی بالا، قاب ضد برخورد، ضد گرد و غبار و ضد آب و به راحتی در اثر استفاده طولانی مدت در کارگاه های بیرون و مرطوب آسیب نمی بیند.

تماس با ما
PREV：گیج فشار دیافراگمی سری XG/Y-Mبعدی：مقاله بعدی وجود ندارد
سوالات متداول مشخصات عملکرد

Q1: تفاوت اصلی بین فشار سنج کامل فولاد ضد زنگ و فشار سنج معمولی چیست؟
A: اتصالات فشار سنج معمولی و لوله های فنری بیشتر از آلیاژ مس ساخته شده اند و بدنه آن از آهن ساخته شده است که فقط برای محیط های غیر خورنده و خشک مناسب است. بدنه گیج فشار تمام فولاد ضد زنگ، کانکتور و لوله فنر همگی از فولاد ضد زنگ 304/316 ساخته شده اند که در برابر خوردگی اسیدی، قلیایی و رطوبتی مقاوم است. می توان از آن در محیط های خورنده و شرایط بیرونی مرطوب استفاده کرد و به راحتی زنگ زده یا خورده نمی شود و در نتیجه عمر مفید بیشتری دارد.

Q2: چگونه فولاد ضد زنگ 304 و 316 را انتخاب کنیم؟
A: 304 را برای آب معمولی، گازهای خورنده ضعیف و محیط های مرطوب عمومی انتخاب کنید. هنگام مواجهه با اسیدهای قوی، اسپری نمک، آب دریا و محیط های شیمیایی بسیار خورنده، توصیه می شود از فولاد ضد زنگ 316 استفاده کنید که مقاومت به خوردگی قوی تری دارد.

Q3: آیا می توان از تمام فشار سنج های فولاد ضد زنگ در پورت های پمپ با لرزش بالا استفاده کرد؟
پاسخ: مطمئناً توصیه می شود یک فشار سنج کاملاً از جنس استنلس استیل پر از روغن و مقاوم در برابر ضربه انتخاب کنید. در داخل با روغن میرایی پر شده است، می تواند ضربان فشار را بافر کند، لرزش اشاره گر را سرکوب کند و برای مکان هایی با ارتعاشات بزرگ مانند پمپ ها و کمپرسورها مناسب است. مدل های بدون روغن برای شرایط ارتعاش قوی مناسب نیستند.

Q4: خطاهای رایج همه فشار سنج های فولاد ضد زنگ چیست؟
پاسخ: آسیب فشار بیش از حد، انسداد متوسط ​​و آسیب ضربه نصب معمولا دیده می شود. استفاده طولانی مدت فراتر از محدوده اکیداً ممنوع است. توصیه می شود زمانی که محیط حاوی ناخالصی ها و کریستال ها باشد از دستگاه جداسازی غشایی استفاده شود. نصب خم بافر در حین نصب می تواند تاثیر فشار را کاهش دهد و به طور موثر طول عمر دستگاه را افزایش دهد. برای اطمینان از صحت دستگاه باید مرتباً کالیبره شود.

محدوده مقیاس، سطح دقت

مدل محدوده مقیاس (MPa) کلاس دقت
XG-Y-60B 0~0.6، 1، 1.6، 2.5، 4، 6، 10، 16، 25، 40، 60-0.1~0.5، 0.9، 1.5، 2.4 2.5
XG-Y-63B
XG-Y-100B 0~0.1، 0.16، 0.25، 0.4، 0.6، 1، 1.6، 2.5، 4، 6، 10، 16، 25، 40، 60-0.1~0، 0.06، 0.15، 0.3، 0.5، 0.5، 0.3، 0.5، 0.5. 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

مورد مشخصات
دمای محیط عملیاتی 5 تا 55 درجه سانتیگراد (جنس پر شده با گلیسیرین)
-25 ~ 55 درجه سانتیگراد (مورد پر شده با روغن سیلیکون)
-40 تا 70 درجه سانتی گراد (مورد خشک، بدون مایع پرکننده)
اثر دما ≤ 0.4 % در 10 درجه سانتی گراد (زمانی که دمای کار از 5 ± 20 درجه سانتی گراد منحرف می شود)
مقاومت در برابر لرزش محیط V·H·3 (مورد خشک، بدون مایع پرکننده)
V·H·4 (قاب پر از مایع)
رتبه بندی حفاظت از محوطه IP64

موادی مانند سیستم های هدایت فشار و پوشش ها

نام قطعه XG-Y-60B XG-Y-100B، XG-Y-150B
رابط 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
لوله بوردون 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
مورد 1Cr18Ni9 1Cr18Ni9


نمایندگی مدل
XG-Y-□ B

XG-Y-□ B
XG برند شین گو
Y فشار سنج
□ قطر اسمی و نوع نصب گیج:
60، 100، 150 نشان دهنده انواع نصب مستقیم شعاعی با قطرهای 60، 100، 150 میلی متر است.
63، 103، 153 نشان دهنده انواع نصب همسطح محوری با قطرهای 60، 100، 150 میلی متر است (مدل 63 از نصب مستقیم محوری نیز پشتیبانی می کند).
XB فولاد ضد زنگ

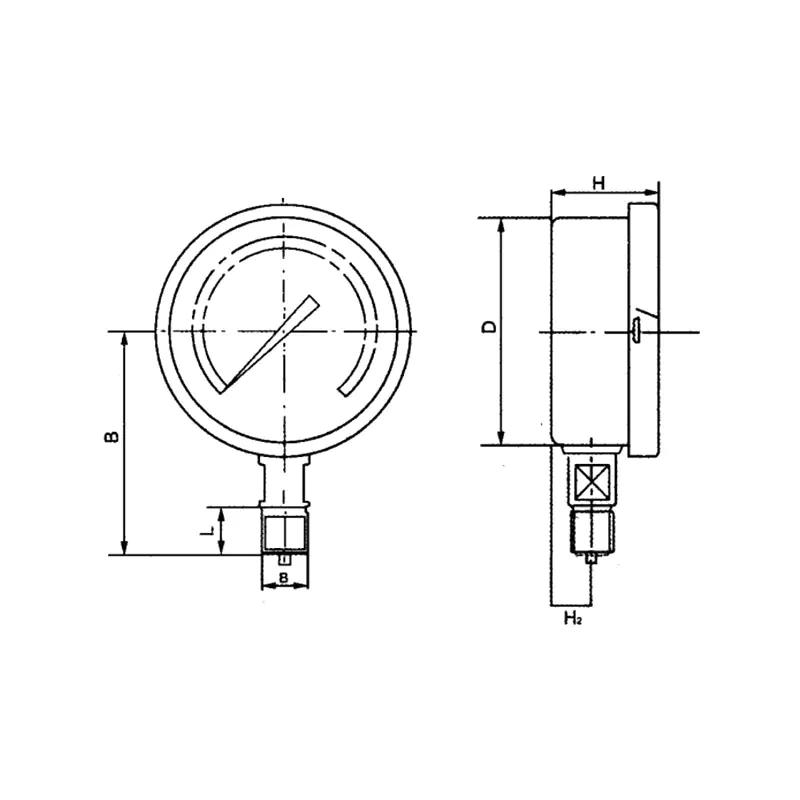

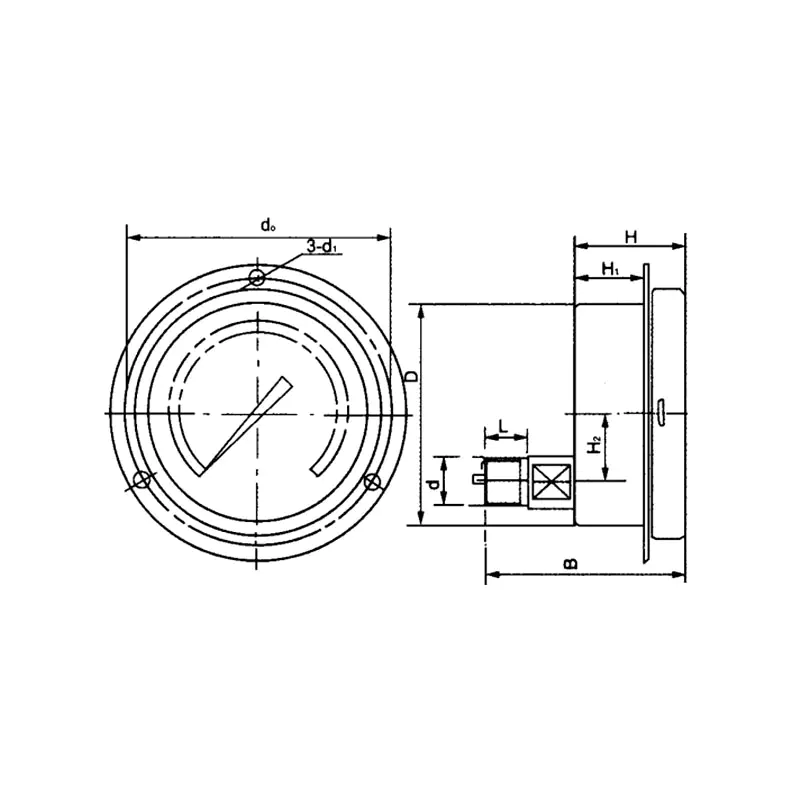

ابعاد
100371 100362-TD79

مدل D B d (رشته اتصال) L d₀ d1 H H1 H2
XG-Y-60B Ø60 55 M14×1.5
1/4 اینچ (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1.5
G3/8 اینچ، 1/2 اینچ
3/8 اینچ، 1/2 اینچ (PT)
1/4 اینچ، 1/2 اینچ (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
