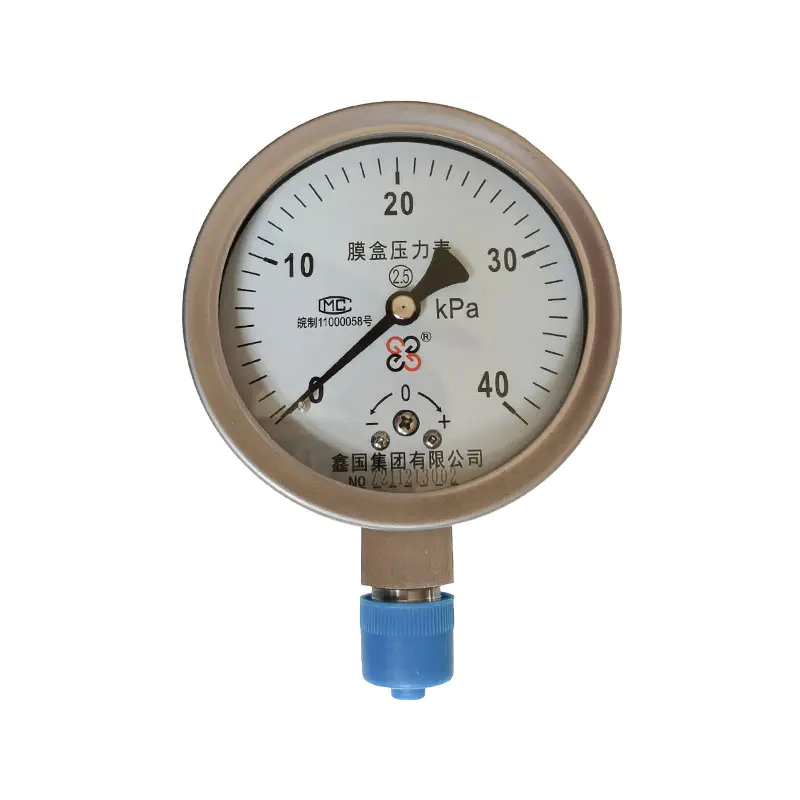

گیج فشار جعبه دیافراگمی سری 150 XG/YE-100

گیج فشار جعبه دیافراگمی سری XG/YE-100، 150 یک فشارسنج مکانیکی نشان دهنده ریز فشار محلی است که از جعبه غشای راه راه به عنوان عنصر حسگر فشار استفاده می کند. قطر گیج به دو مشخصات تقسیم می شود: Φ 100mm و Φ 150mm. با تکیه بر جعبه فیلم راه راه برای ایجاد جابجایی الاستیک تحت فشار، جابجایی توسط مکانیزم انتقال دنده اهرمی تقویت می شود و نشانگر برای دستیابی به فشار میکرو، فشار منفی و نمایش فشار مثبت و منفی در محل هدایت می شود. نسخه معمولی جعبه فیلم مایع و اتصال از آلیاژ مس-قلع ساخته شده است. پسوند - B نسخه فولاد ضد زنگ است و قطعات دریافت کننده مایع با مواد فولادی ضد زنگ جایگزین می شوند. پیکربندی تماس الکتریکی مقاوم در برابر ضربه و کمک مغناطیسی قابل گسترش، مناسب برای اندازه گیری ریز فشار گاز و فشار منفی بدون خطر انفجار، معمولاً در تهویه دیگ بخار، گاز، کوره، فن حذف گرد و غبار و سایر شرایط کاری استفاده می شود.

مزایای محصول :
1. حساسیت اندازه گیری فشار میکرو بالا است و عنصر حسگر فشار جعبه غشایی به تغییرات فشار کوچک حساس است و آن را به طور خاص برای سناریوهای اندازه گیری فشار میکرو و فشار کم گاز مناسب می کند.
2. عملکرد هوابندی عالی، ساختار آب بندی جوش داده شده، ضد نشت گاز، معمولا برای نظارت بر فشار گاز مانند فشار هوا کوره، گاز، تهویه و غیره استفاده می شود.
3. ساختار سبک و پایدار، ساختار داخلی ساده، مقاومت در برابر اضافه بار برتر در مقایسه با برخی ابزارهای لوله فنری، و میزان خرابی روزانه پایین.
4. پیکربندی اختیاری غنی است، و می‌توان آن را در نسخه‌های تماس الکتریکی فولاد ضد زنگ، مقاوم در برابر ضربه، و با کمک مغناطیسی برای دستیابی به قفل هشدار در محل ساخت. رابط کاربری متنوع و آسان برای نصب و اشکال زدایی است.

نقاط اصلی فروش:
1. اندازه گیری میکرو فشار حساس، عنصر سنجش فشار جعبه غشایی، ماهر در تشخیص گاز فشار کم و فشار میکرو، پاسخ سریع به تغییرات فشار کوچک.
2. هوابندی خوب، ساختار آب بندی جوش داده شده، نشت گاز آسان نیست، مناسب برای شرایط کار گاز مانند فشار باد، گاز، تهویه کوره و غیره.
3. ساختار ساده با نرخ شکست کم، قادر به تحمل اضافه بار خاص، سبک وزن و قابل اعتماد برای عملیات طولانی مدت.
4. پیکربندی‌های متعددی در دسترس هستند که از فولاد ضد زنگ، مقاوم در برابر ضربه، و سبک‌های تماس الکتریکی با کمک مغناطیسی برای دستیابی به کنترل قفل زنگ فشار پشتیبانی می‌کنند.
5. نصب و نگهداری آسان، مشخصات کامل رابط، جداسازی و تعویض آسان، به طور گسترده با انواع مختلف فن، دیگ بخار و تجهیزات گاز سازگار است.

تماس با ما
PREV：گیج فشار آمونیاک سری XG／YA -100 × 150بعدی：گیج فشار جعبه دیافراگمی از جنس استنلس استیل XG/YE-100B
سوالات متداول مشخصات عملکرد

Q1: آیا می توان از فشار سنج برای اندازه گیری محیط مایع استفاده کرد؟
A: عمدتا برای اندازه گیری ریزفشار گاز و فشار کم استفاده می شود. برای اندازه گیری مایعات توصیه نمی شود. مایع وارد شده به حفره جعبه غشاء به راحتی می تواند باعث خوردگی داخلی و رانش صفر شود. توصیه می شود از فشار سنج های دیافراگمی یا فنری برای اندازه گیری محیط مایع استفاده کنید.

Q2: چرا محدوده فشار سنج دم بسیار کوچک است؟ آیا می تواند فشار بالا را اندازه گیری کند؟
پاسخ: جعبه غشایی یک عنصر حساس به فشار دیواره نازک است که فقط برای فشار میکرو و فشار کم مناسب است. فشار بالا می تواند باعث تغییر شکل دائمی جعبه غشاء و خرابی ابزار شود. لطفاً برای شرایط فشار بالا از فشار سنج لوله فنری استفاده کنید.

Q3: چگونه بین یک جعبه دیافراگم معمولی و یک گیج فشار جعبه دیافراگم فولادی ضد زنگ انتخاب کنیم؟
A: اجزای جریان اضافی جعبه دیافراگم معمولی از آلیاژ مس ساخته شده است که برای گازهای خشک و غیر خورنده مناسب است. اگر گاز خورنده ضعیف و یک محیط مرطوب وجود داشته باشد، یک گیج فشار دیافراگمی از جنس استنلس استیل را می توان مستقیماً برای بهبود عمر مفید ضد خوردگی انتخاب کرد.

Q4: دلایل عدم بازگشت نشانگر به صفر و اندازه گیری نادرست چیست؟
پاسخ: علل اصلی: ضربه بیش از حد فشار، گاز خورنده که جعبه غشاء را خورده، نوسانات فشار مکرر. بیش از حد بارگذاری نکنید، فولاد ضد زنگ را برای محیط های خورنده انتخاب کنید، مرتباً نقطه صفر را بررسی کنید، و هنگامی که جعبه غشاء به شدت تغییر شکل داد، بلافاصله دستگاه را تعویض کنید.

محدوده مقیاس و کلاس دقت

مدل محدوده مقیاس (کیلو پاسکال) کلاس دقت وزن (کیلوگرم)
فشار سنج فشار منفی فشار مرکب
XG-YE-100 XG-YE-150 0 ~ 1.6 -1.6~0 -0.8 ~ 0.8 2.5 0.5
0 ~ 2.5 -2.5~0 -1.2 ~ 1.2
0 تا 4 -4~0 -2 ~ 2
0 ~ 6 -6~0 -3 ~ 3
0 تا 10 -10~0 -5 تا 5
0 تا 16 -16~0 -8 تا 8
0 تا 25 -25~0 -12 تا 12
0 تا 40 -40 ~ 0 -20 تا 20

موقعیت عملیاتی و محیط: ابزار باید به صورت عمودی نصب شود. دمای محیط عملیاتی: -25 ~ 55 ℃، رطوبت نسبی ≤80٪. هوای اطراف نباید حاوی گازهای مضری باشد که باعث خوردگی دستگاه شود.
اثر دما: هنگامی که دمای عملیاتی از 20 ± 5 ℃ منحرف می شود، خطای دمای اضافی نباید از 0.4٪ / 10 درجه سانتیگراد تجاوز کند.
