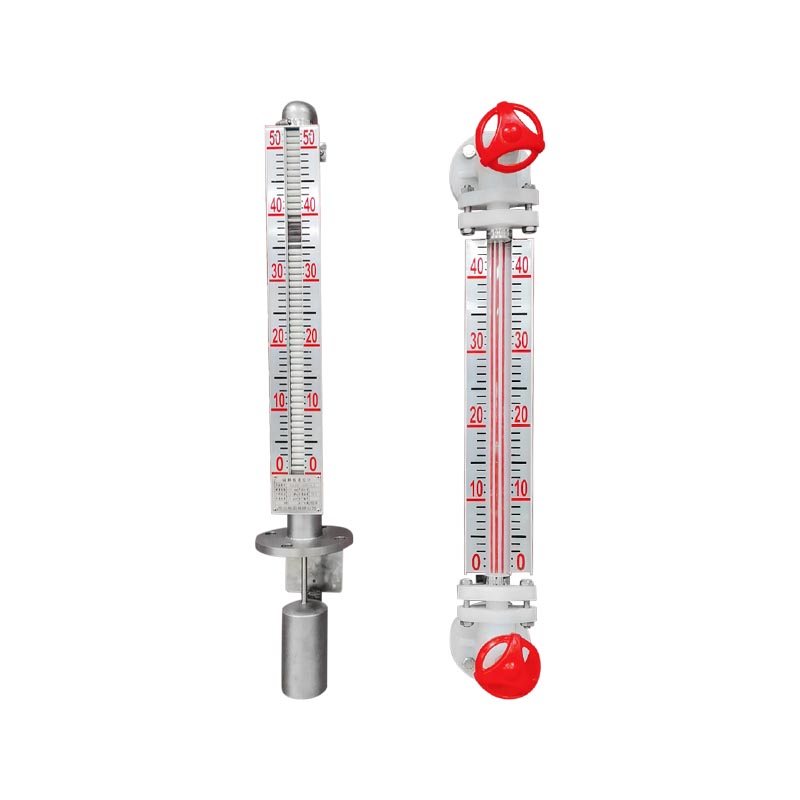

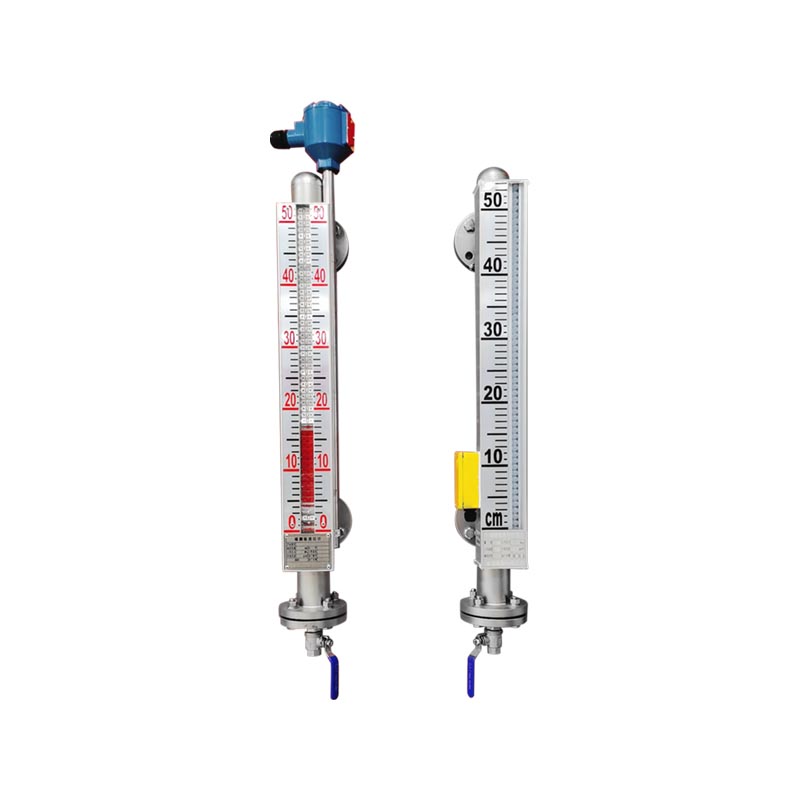

سطح سنج شناور مغناطیسی سری XGUHZ-50C

سری XGUHZ-50C سطح سنج های شناور مغناطیسی توسط این شرکت بر اساس معرفی سطح سنج های خارجی مشابه توسعه یافته است. بر اساس استاندارد HG/T21584-95 وزارت صنایع شیمیایی، نوع جدیدی از سطح سنج مایع ساخته شد. به منظور تضمین قابلیت اطمینان و برتری فنی محصول، تمام قطعات کلیدی ابزار، کیفیت مواد اولیه یا قطعات وارداتی است. می تواند به طور کامل جایگزین محصولات مشابه در داخل و خارج از کشور شود. قابل اعتماد، ایمن، کاربردی و به طور گسترده در اندازه گیری و کنترل دمای بالا، فشار بالا و مایعات خورنده استفاده می شود. سطح سنج تخته فلیپ مغناطیسی سری UHZ-50C به طور گسترده در صنایع برق، نفت، مواد شیمیایی، متالورژی، حفاظت از محیط زیست، دریایی، ساخت و ساز، مواد غذایی و سایر صنایع برای اندازه گیری و کنترل سطح مایع در فرآیند تولید استفاده می شود. گیج های شناور مغناطیسی سری XGUHZ-50C را می توان در انواع برج ها، مخازن، شیارها، ظروف توپی تشخیص سطح مایع متوسط ​​در بویلرها و سایر تجهیزات استفاده کرد. سطح سنج تخته فلیپ مغناطیسی سری UHZ را می توان با آب بندی بالا، ضد نشت و مناسب برای دمای بالا، فشار بالا و مقاومت در برابر خوردگی استفاده کرد. نشانگر سطح مایع صفحه شیشه ای (لوله)، شفافیت ضعیف، پاره شدن آسان، و دارای عیوب دیگر و کل فرآیند اندازه گیری بدون ناحیه کور است، محدوده اندازه گیری واضحی را نشان می دهد. سطح سنج تخته فلیپ مغناطیسی برای قطعات و اجزاء از 1Cr18Ni9Ti، 316L، 0Cr18Ni9Ti، 1Cr18Ni9Ti PTFE (PTFE)، PP، PVC و سایر مواد و اجزای وارداتی استفاده می کند. قابلیت اطمینان و مقاومت در برابر خوردگی عالی دارد. سطوح شناور مغناطیسی سری UHZ-50 را می توان با توجه به محیط های کاری مختلف برای انطباق با محیط های مختلف و مترهای سطح رسانه های مختلف تولید کرد، که عبارتند از: سطح سنج مغناطیسی ضد خوردگی UHZ-50F، ژاکت عایق حرارتی، فلو سنج مغناطیسی با درجه حرارت بالا و فشار بالا، UHZ-50D با سطح بالا شناور مغناطیسی. meter.UHZ-50S درج بالا نوع فرستنده و کنترل کننده سطح شناور مغناطیسی. سری UHZ-50C سطح سنج شناور مغناطیسی توسط: بدنه، جعبه صفحه چرخشی (You Hong، تخته سفید، شناور مغناطیسی کوچک)، پوشش فلنج، و غیره. اندازه گیری سطح مایع برای انواع ظروف مایع. سطح سنج تخته فلیپ مغناطیسی را می توان برای دمای بالا، ضد انفجار، ضد خوردگی، غذا و نوشیدنی و غیره استفاده کرد. سطح مایع نمایشگر درجا یا نمایشگر و کنترل از راه دور. می تواند با آب بندی بالا، ضد نشت و دمای بالا، فشار بالا، ویسکوزیته بالا، شرایط خورنده قوی اندازه گیری ایمن و قابل اعتماد سطح مایع انجام شود، کل فرآیند اندازه گیری بدون ناحیه کور است، صفحه نمایش واضح است، خواندن بصری است، و محدوده اندازه گیری بزرگ است، با هشدار سطح مایع LK، سوئیچ کنترل، هشدار سطح بالا و پایین ترانس مایع B را می توان تشخیص داد و سطح مایع را می توان کنترل کرد. سطح، سیگنال رابط سیگنال استاندارد تبدیل به خط دوم 4~20mADC، تشخیص از راه دور، دستورالعمل، ضبط و کنترل.

ویژگی های محصول:
1. ساختار ساده، چفت و بست محکم، بدون تعمیر و نگهداری خاص.
2. نمایش مستقیم سطح مایع. تحت تأثیر دمای بالا، جریان، جریان آسان، سوزاندن آسان، سمی و سایر ویژگی ها قرار نمی گیرد.
3. بدون منبع برق کار. نیازی به جدا کردن کیس نیست؛ همچنین می تواند سطح تغییر و زنگ هشدار را نشان دهد.
4. می تواند برای خلاء، فشار بالا، محیط دمای بالا استفاده شود، متوسط ​​چگالی کم نیز می تواند اعمال شود.
5. مقاومت در برابر خوردگی، مناسب برای اکثر مایعات خورنده.

صنایع کاربردی اصلی:
1. صنعت پتروشیمی
مخزن ذخیره نفت خام، کتری واکنش، برج تقطیر، مخزن حلال، مخزن ذخیره اسید و باز، دستگاه جداسازی نفت و گاز؛ نفت خام، گازوئیل، بنزین، حلال های مختلف و محیط های شیمیایی اسید-باز را اندازه گیری کنید.
2. صنایع شیمیایی زغال سنگ / کود
کارخانه زغال سنگ به نفت، آمونیاک مصنوعی، کارخانه اوره، مخزن ذخیره متانول، مخزن آب در گردش، مخزن میعانات، و نظارت بر سطح مایع مخازن ذخیره سازی تحت شرایط دمای بالا و فشار بالا.
3. صنعت برق (انرژی حرارتی، تولید همزمان)
هواگیر، کندانسور، بخاری فشار قوی و کم، مخزن آب، مخزن فاضلاب؛ سطح مایع مخزن کمکی دیگ با سیگنال های انتقال از راه دور به DCS مطابقت دارد.
4. تصفیه آب و حفاظت از محیط زیست
تصفیه خانه فاضلاب، ایستگاه آب خالص، استفاده مجدد از آب بازیافتی، مخازن ذخیره مواد شیمیایی (PAC، PAM، مخازن شیمیایی اسید-باز)، مخزن تنظیم فاضلاب؛ مخزن آبرسانی شهری
5. صنعت داروسازی
مخزن واکنش، مخزن مواد تشکیل دهنده، مخزن تخمیر، مخزن ذخیره آب تصفیه شده؛ سطح سنج شناور مغناطیسی بهداشتی، مناسب برای شرایط کاری تمیز دارویی.
6. غذا و نوشیدنی
دم کردن، نوشابه، غلات و فرآوری روغن؛ مخازن ذخیره سازی، مخازن مواد تشکیل دهنده، با استفاده از مواد بهداشتی و ضد خوردگی، اندازه گیری روغن خوراکی، شربت و آبگوشت تخمیر.

نقاط اصلی فروش:
1. نمایش در محل بصری است و نیازی به منبع تغذیه ندارد
با استفاده از کوپلینگ مغناطیسی برای به حرکت درآوردن صفحه چرخان/ستون چرخاننده برای نمایش سطح مایع، مرزهای قرمز و سفید در یک نگاه واضح هستند و از فاصله دور نیز قابل مشاهده هستند. برق مصرف نمی کند و حتی در صورت قطع برق قابل استفاده است.
2. ساختار ساده، قابلیت اطمینان بالا، و طول عمر طولانی
بدنه اصلی شامل یک سیلندر، شناور و ستون مغناطیسی، بدون اجزای انتقال پیچیده، نرخ خرابی کم، حداقل تعمیر و نگهداری و استفاده طولانی مدت پایدار است.
3. آب بندی خوب و بدون نشتی
بخش‌های میانی و نشانگر کاملاً ایزوله شده‌اند (انتقال کوپلینگ مغناطیسی)، بدون خطر نشت لوله‌های شیشه‌ای/صفحات شیشه‌ای سنتی، که آن را برای محیط‌های سمی، قابل اشتعال و خورنده مناسب‌تر می‌کند.
4. با شرایط سخت کاری سازگار شوید
می تواند دماهای بالا (تا 400 ℃)، فشارهای بالا (تا PN40)، خوردگی قوی را تحمل کند و می تواند اکثر شرایط کاری را با پوشش / مواد اختیاری (PP، PTFE، 304/316L) پوشش دهد.
5. ایمن و ضد انفجار، مناسب برای محیط های خطرناک
بدنه یک ساختار مکانیکی خالص است که دارای فرستنده های انتقال از راه دور ایمنی/ضد انفجار اختیاری است که برای محیط های قابل اشتعال و انفجاری مانند مخازن نفت، مواد شیمیایی و ذخیره سازی بسیار مناسب است.
6. انتقال از راه دور می تواند برای دستیابی به هوشمندی نصب شود

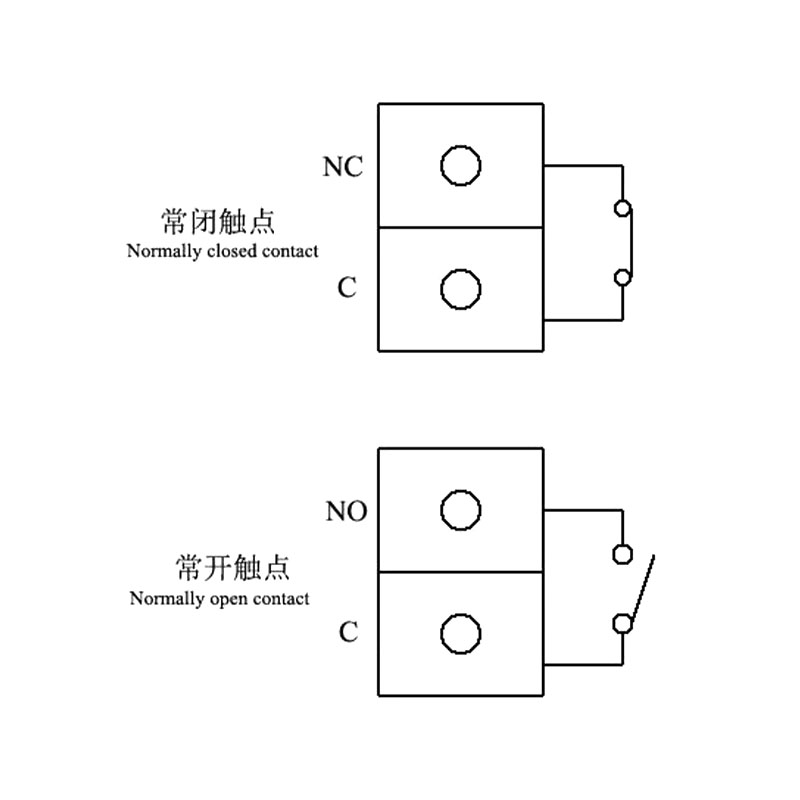

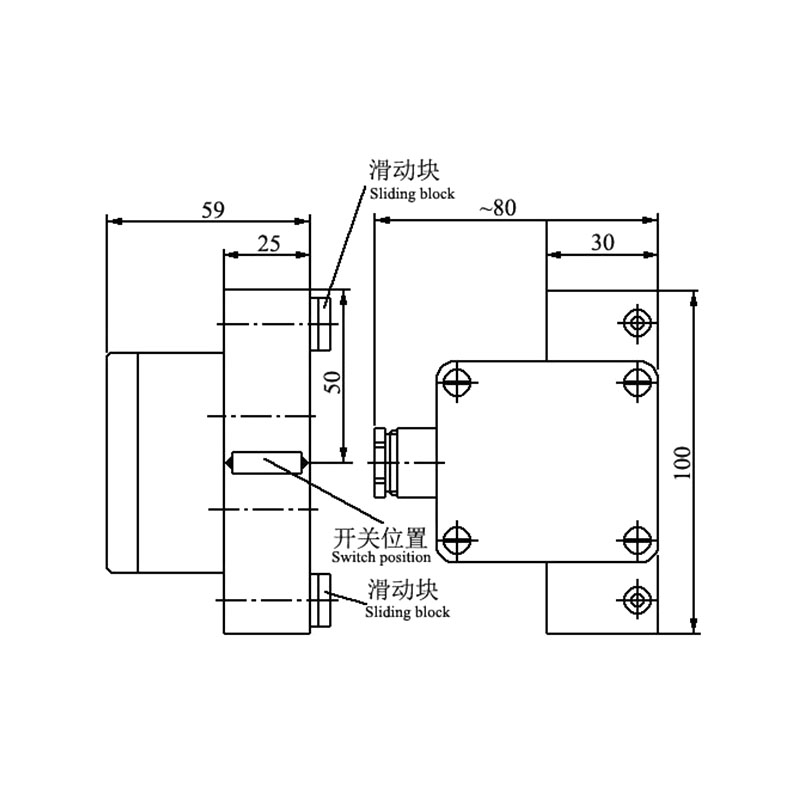

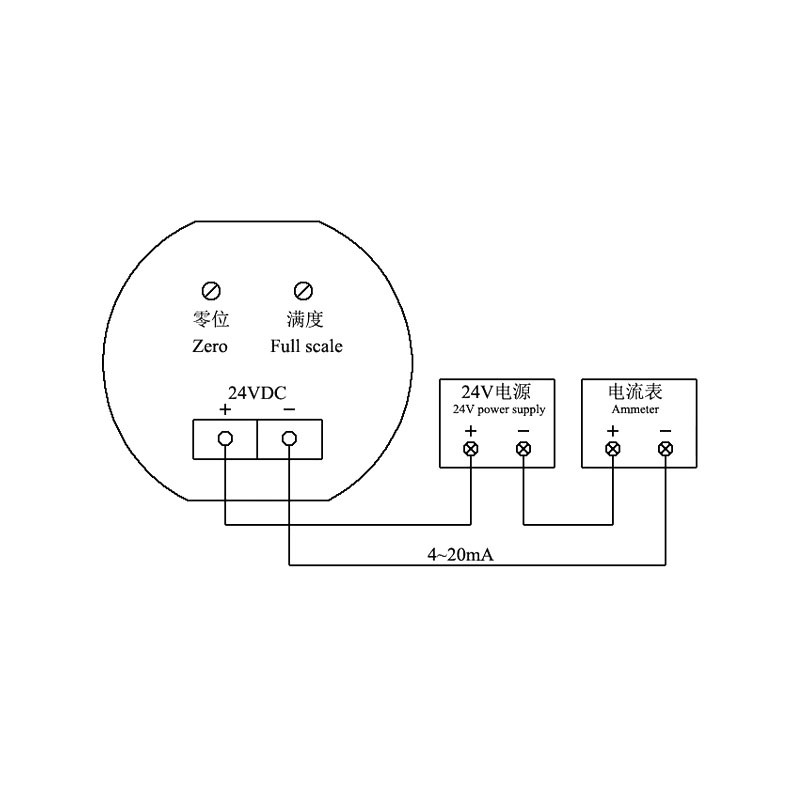

فرستنده از راه دور سوئیچ مغناطیسی/رید اختیاری، قادر به خروجی 4-20 میلی آمپر، HART، RS485، و سیگنال های دیگر، متصل به DCS/PLC برای نظارت متمرکز، و همچنین می تواند به یک سوئیچ سطح مایع برای هشدار حد بالا و پایین مجهز شود.
7. محدوده اندازه گیری بزرگ و نصب انعطاف پذیر
ارتفاع اندازه‌گیری می‌تواند از چند صد میلی‌متر تا بیش از ده متر متغیر باشد، با روش‌های نصب متعدد از جمله نصب جانبی، نصب‌شده در بالا، و نصب‌شده در بالا، مناسب برای بدنه‌های مختلف مخزن.

یادداشت های کاربردی:
1. تجهیزات کاربر روی فلنج باید به اطمینان از تحمل موقعیت فرم تولید و جوش توجه کنند.
در غیر این صورت، بر نصب و استفاده تأثیر می گذارد.
2. گیج سطح مایع باید به صورت عمودی نصب شود. عمودی باید کمتر از 5 درجه باشد.
3. نمودار ساختار شکل "L1" را سنج سطح مایع مغناطیسی کناری "فاصله لوله شن" می نامند (همچنین به نام
ناحیه کور). این یک پارامتر مهم است که کاربر باید آن را درک کند. این یک پارامتر مهم در پارامترهای اساسی سطح سنج مایع است.
طبق قضیه ارشمیدس، طول سطح شناور مغناطیسی به چگالی اندازه گیری بستگی دارد.
محیط مایع هرچه چگالی محیط مایع کمتر باشد، لوله سرب شناور مغناطیسی از سرب پایین تر طولانی تر است.
لوله تا پایین "فاصله لوله شن" طول است. در مقابل، کوتاه تر. طراحی برای سهولت
طراحی استفاده صحیح توسط کاربران، نصب، چگالی مایع معمولی ویژه و میز کنترل سینک می تواند به عنوان
مرجع.
4. برای جلوگیری از گذرا، شناور مغناطیسی در مجرای اصلی دارای حرکت و ضربه با سرعت بالا است. سنج سطح مایع: کتی
از یک شناور مغناطیسی ثابت در پایین لوله مایع سرب استفاده می کند. کاربران باید قبل از نصب نصب شوند
قبل از نصب از کارت استفاده کنید.
5. گیج سطح مایع باید به صورت عمودی نصب شود تا اطمینان حاصل شود که شناور مغناطیسی آزادانه در لوله اصلی حرکت می کند.
6. متر سطح مایع و ظرف باید مجهز به یک شیر توقف برای قطع مواد برای تمیز کردن و نگهداری باشد.            7. اندازه گیری سطح مایع: هیچ قولی برای دقیق بودن وجود ندارد. این به طور مستقیم بر عملکرد عادی سطح مایع سنج تأثیر می گذارد.
8. پس از نصب سنج سطح مایع، آهنربا برای تصحیح: برای راهنمای ستون مغناطیسی دوتایی، برای اینکه صفر را کمتر قرمز نشان دهد، صفر یا بیشتر را سفید نشان دهد.
9. گیج سطح مایع: ابتدا شیر لوله مایع سربی را باز کنید. اجازه دهید محیط مایع در لوله پیشرو متعادل شود،
از محیط مایع با افزایش سریع اختلاف شناور، ناشی از خرابی چرخش مغناطیسی یا ایجاد آشفتگی اجتناب کنید (در صورت بروز این پدیده، می تواند کالیبراسیون مجدد مغناطیسی داشته باشد).
10 فلنج انتهای باز: هنگام استفاده از شناور مغناطیسی، به سمت انتهای مغناطیسی با یک مغناطیسی به سمت بالا توجه کنید، نمی توان آن را چرخاند.
11 . گیج سطح مایع: e نباید ناخالصی جامد یا ناخالصی مغناطیسی وارد شود تا مانع مسدود شدن شناور و تضعیف شناور شود.
12. طبق رسانه ها در لوله اصلی شیر فاضلاب رسوب داخل لوله را خارج کنید.
