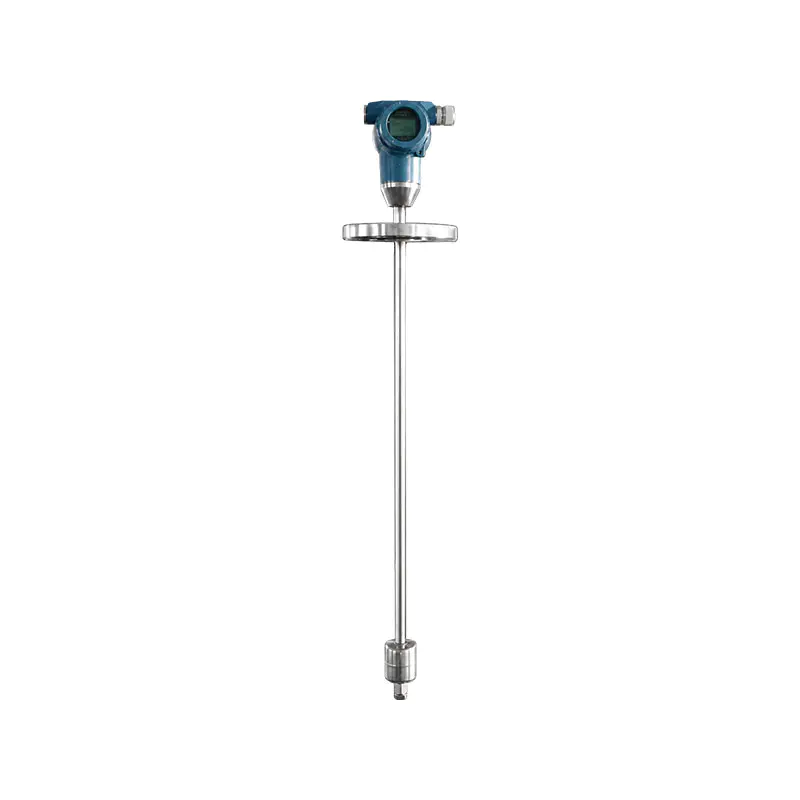

سنج سطح مایع مغناطیسی گیر از نوع UZ-CZ

سطح سنج مغناطیسی UZ-CZ. گیج سطح مغناطیسی یک سنسور مغناطیسی منحصر به فرد و بسیار دقیق است که می تواند سطح مایع و اندازه گیری رابط را به طور مداوم انجام دهد و خروجی سیگنال آنالوگ را برای نظارت و کنترل ارائه دهد. وضوح القایی آن بیش از 10 برابر بیشتر از فرستنده های نی سنتی است. ساختار اصلی شامل اجزای تبدیل الکترونیکی مجهز به پردازش سیگنال و اجزای الکترونیکی القایی است که در لوله های فولادی ضد زنگ نصب شده اند. گیج سطح مغناطیسی را می توان به طور کلی در بالای مخزن نصب کرد یا از طریق لوله خروجی سمت مخزن در قسمت بالایی آن نصب کرد. مولفه الکترونیکی حسگر می تواند موقعیت شناور مغناطیسی در حال افزایش یا سقوط را به دلیل تغییرات در سطح مایع اندازه گیری کند، و جزء تبدیل الکترونیکی توسط ریزپردازنده به یک خروجی سیگنال آنالوگ دو سیمه پردازش می شود. از آنجایی که محفظه حاوی قطعات الکترونیکی در انتهای لوله سنسور نصب شده و دارای ساختار مونتاژ خاصی است، می توان آن را در دماهای بالا اعمال کرد. سیگنال خروجی 4 تا 20 میلی آمپر دو سیم استاندارد، کالیبره کردن محدوده اندازه گیری واقعی سطح مایع در محل را از طریق سه دکمه روی دستگاه برای کاربران آسان می کند. فرستنده هوشمند به گونه ای طراحی شده است که استفاده و کالیبراسیون آسانی داشته باشد و همچنین می تواند در ارتباط با سطح سنج مایع مغناطیسی نوع UZ مورد استفاده قرار گیرد.

ویژگی های محصول:
1. مناسب برای اندازه گیری مداوم سطح مخزن یا رابط.
2. پیشرفته ترین اصل مغناطیسی را اتخاذ می کند.
3. دقت اندازه گیری بسیار بالا است، با خطای تنها 0.01٪ از محدوده کامل و حداکثر خطای بیش از 1.27 میلی متر.
4. می تواند تحت دمای بالا و فشار بالا کار کند. حداکثر دما را می توان تا 250 درجه سانتیگراد انتخاب کرد و حداکثر فشار را می توان تا 10 مگا پاسکال انتخاب کرد.
5. دارای ایمنی ذاتی و عملکرد ضد انفجار است، مناسب برای استفاده در مکان های قابل اشتعال و انفجار.
6. خروجی سیگنال استاندارد 4-20mA با پروتکل HART ارتباط.
7. دارای عملکرد سیگنال دمای قابل انتخاب خروجی
8. نصب شده در بالا یا کنار مخزن، روش نصب یکپارچه بسیار راحت و ساده است، و کالیبره کردن آن در محل آسان است.

صنعت کاربرد؛
1. صنعت پتروشیمی
مخازن ذخیره نفت خام و نفت تصفیه شده، مخازن واکنش، برج های تقطیر، اندازه گیری مرز نفت و آب؛ نوع ضد انفجار برای رسانه های قابل اشتعال و انفجاری استفاده می شود که قادر به اندازه گیری سطح مایع و سطح مشترک روغن و آب، اندازه گیری سطح مخزن و نظارت بر سطح مایع واحد پالایش نفت است.
2. صنایع شیمیایی
اسید قلیایی، حلال آلی، مخازن ذخیره مایع خورنده، مخازن بچینگ. برای کنترل دقیق سطح مایع فرآیند، جلوگیری از سرریز و خشک شدن مخزن، پروب های ضد خوردگی 316L و PTFE را انتخاب کنید و به سیستم DCS متصل شوید.
3. صنعت تصفیه آب / حفاظت از محیط زیست
مخزن فاضلاب، مخزن رسوب، مخزن آب نمک زدایی، مخزن ذخیره مواد شیمیایی؛ تصفیه خانه های فاضلاب، کارگاه های آب شیمیایی در نیروگاه ها؛ سطح فاضلاب، مواد شیمیایی و آب تمیز را کنترل کنید و با شرایط کاری مواد شیمیایی فاضلاب خورنده سازگار شوید.
4. صنایع غذایی و دارویی
مخزن مواد تشکیل دهنده، مخزن ذخیره سازی، مخزن واکنش دارویی؛ ساخته شده از مواد با درجه بهداشتی 316L، مطابق با الزامات پاکیزگی GMP، مورد استفاده برای اندازه گیری سطح مایع با دقت بالا در مخازن ذخیره سازی نوشیدنی، لبنیات و دارو، بدون خطر آلودگی متوسط.

تماس با ما
PREV：سطح سنج توپ معلق مغناطیسی سری UQZبعدی：سطح سنج لوله کوارتز UGS/UNS
سوالات متداول مشخصات عملکرد

Q1: آیا گیج های سطح مغناطیسی می توانند رابط های روغن و آب را اندازه گیری کنند؟
ج: باشه. این سطح سنج می تواند به طور همزمان داده های سطح و مرز مایع را تولید کند که برای مخازن نفت و مخازن ذخیره سازی با رسانه های لایه ای مناسب است. باید به یک توپ شناور مجهز شود و اختلاف چگالی رسانه های مختلف باید حداقل الزامات را برای شناسایی پایدار رابط برآورده کند.

Q2: محیط خورنده است. چگونه یک سطح سنج مغناطیسی را انتخاب کنیم؟
A: فولاد ضد زنگ 316L و غلاف ضد خوردگی PTFE را برای قسمت متوسط ​​تماس انتخاب کنید. اولویت باید به استفاده از میله های پروب مقاوم در برابر خوردگی برای شرایط اسید-باز قوی، برای تایید دما و فشار محیط و جلوگیری از آسیب پروب ناشی از خوردگی داده شود.

Q3: آیا سطح سنج های مغناطیسی به کالیبراسیون منظم نیاز دارند؟
A: اصل اندازه گیری به خودی خود هیچ سایش مکانیکی ندارد و در شرایط کاری عادی نیازی به کالیبراسیون مکرر ندارد. توصیه می‌شود پس از نصب اولیه، تعویض توپ‌های شناور و تعمیر و نگهداری برای اطمینان از دقت اندازه‌گیری، تأیید در محل انجام شود.

Q4: آیا می توان از سطح سنج های مغناطیسی در موقعیت های ضد انفجار استفاده کرد؟
پاسخ: مطمئناً مدل ضد انفجاری را انتخاب کنید که دارای درجه ضد انفجار Ex باشد و برای مخازن ذخیره قابل اشتعال و مواد منفجره در صنایع پتروشیمی استفاده شود. نصب و سیم کشی باید با مقررات ضد انفجار در محل مطابقت داشته باشد.

فرستنده الکترونیکی
محفظه: محفظه آلومینیومی ریخته گری ضد انفجار. شامل یک اتصال رزوه ای 1/2 اینچی NPT و یک اتصال کابل.
تکرارپذیری: 0.005٪ از مقیاس کامل، حداکثر 0.38 میلی متر.
غیر خطی: 0.01٪ از مقیاس کامل، حداکثر 0.9 میلی متر.
دقت: 0.01٪ از مقیاس کامل، حداکثر 1.27 میلی متر.
منبع تغذیه: 10.5–36 VDC
حفاظت قطبی: دیود به صورت سری در مدار متصل می شود
خروجی: استاندارد 4-20 میلی آمپر. SPAN و ZERO را می توان به صورت دستی در محل کالیبره کرد
میرایی: قابل تنظیم در محل از طریق دکمه فشاری. محدوده قابل تنظیم: 0.1-36 ثانیه
دمای عملیاتی: -40-65 درجه سانتیگراد
رطوبت نسبی: <85٪

لوله سنسور
مواد: فولاد ضد زنگ 316SS، فولاد آلیاژی 20#، Hastelloy، PTFE و گزینه های آبکاری
دمای کارکرد: -40-65 درجه سانتیگراد. تا 250 درجه سانتی گراد با گزینه /HHT
حداکثر فشار عملیاتی: نسخه استاندارد تا 6.5 مگاپاسکال در 148 درجه سانتیگراد. تا 20.4 مگاپاسکال با گزینه /HHP
برد اندازه گیری: 0.3-20 متر
نصب: اتصالات رزوه ای فشرده NPT استاندارد 3/4 اینچی
رتبه بندی ضد انفجار: استاندارد EXib ICT5

مدل XG/UZ-CZ فرستنده سطح مغناطیسی
G میله سفت و سخت نوع سنسور
R میله انعطاف پذیر
1 1.6 مگاپاسکال فشار فرآیند (MPa)
2 2.5 مگاپاسکال
3 4.0 مگاپاسکال
4 6.3 مگاپاسکال
10.0 مگاپاسکال
1 فلنج اتصالات فرآیندی
2 نخ دار
P خروجی 4-20 میلی آمپر انواع فرستنده
D 4-20 میلی آمپر HART
I ذاتا ایمن
1 فولاد ضد زنگ (304، 321، 316 لیتر) مواد خیس شده
2 روکش PTFE از جنس استنلس استیل (F4).
دیگر
A نشانگر محلی نوع نمایشگر
B نمایشگر دیجیتال
C دیگر
X دیگر options, e.g., number of temperature measurement points دیگر Options
