کابل ترموکوپل زره دار

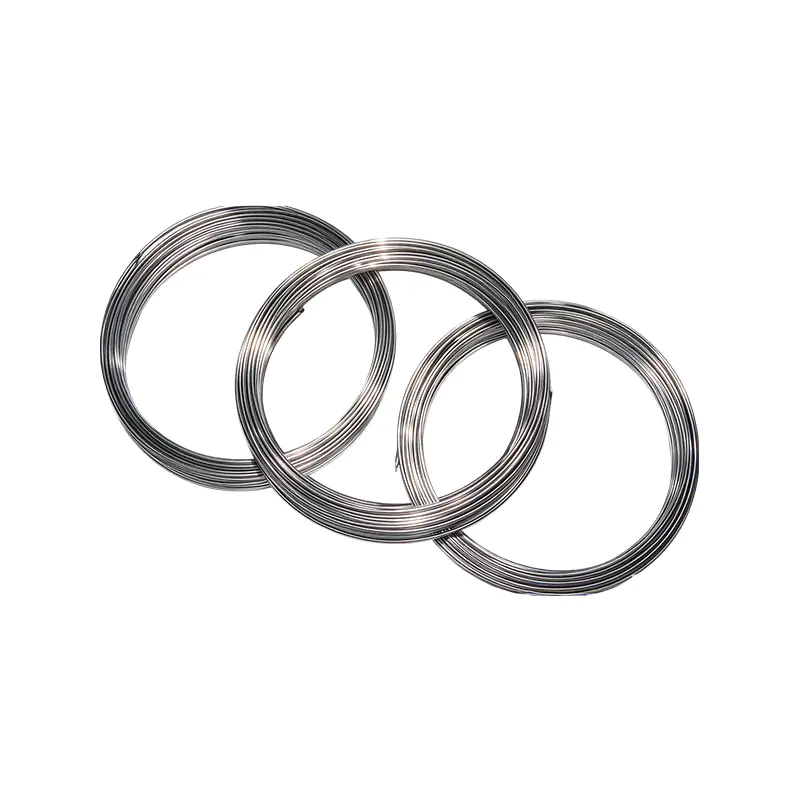

کابل ترموکوپل زره دار، که معمولاً به عنوان سیم زره دار یا در سطح بین المللی به عنوان کابل ترموکوپل عایق معدنی شناخته می شود، یک کل جامد است که از یک لوله محافظ فولادی ضد زنگ، پودر عایق اکسید منیزیم و مواد سیم ترموکوپل، ترکیب شده و در قالب فشرده ساخته شده است. دارای مزایای مقاومت در برابر فشار، مقاومت در برابر زلزله، انعطاف پذیری، کوچک سازی و زمان پاسخ حرارتی سریع است. این ماده اصلی برای ساخت ترموکوپل های زرهی است.

مزایای محصول:
1. پاسخ حرارتی حساس و محدوده اندازه گیری دما گسترده
اینرسی حرارتی کوچک، سرعت سنجش دما سریع، می تواند محدوده دمای بالا و پایین، خروجی پتانسیل ترموالکتریک پایدار را پوشش دهد و می تواند به سرعت تغییرات دما را در شرایط کاری ثبت کند.
2. استحکام مکانیکی بالا، قابل خم شدن و نصب آسان
پوسته زره پوش فلزی در برابر لرزش و ضربه مقاوم است و می تواند به طور متوسط خم شود و برای فضاهای تجهیزات کوچک و تاسیسات سیم کشی پیچیده در محل مناسب است.
3. آب بندی محافظ خوب و سازگاری قوی با محیط
ساختار عایق معدنی متراکم، ضد رطوبت، ضد گرد و غبار و ضد اکسیداسیون، با عملکرد عایق قابل اعتماد است و می تواند برای مدت طولانی در محیط های صنعتی خشن مانند گرد و غبار و دماهای بالا کار کند.

نقاط اصلی فروش:
1. دامنه اندازه گیری دما گسترده و سرعت پاسخ سریع
اینرسی حرارتی کوچک، حسگر دما حساس، قابلیت اندازه‌گیری دماهای بالا و پایین، خروجی پتانسیل ترموالکتریک پایدار، و بازخورد بلادرنگ تغییرات دمایی در محل را دارد.
2. انعطاف پذیر و مقاوم در برابر لرزش، با سازگاری نصب قوی
بدنه زره قابل خم شدن است، در برابر ضربه و لرزش مقاوم است و به راحتی می توان آن را در فضاهای تجهیزات کوچک و سایت های پیچیده خط لوله قرار داد.
3. حفاظت عایق متراکم، دوام بالا
ساختار عایق معدنی دارای عملکرد آب بندی خوب، مقاومت در برابر رطوبت و گرد و غبار، مقاومت در برابر اکسیداسیون است و می تواند در محیط های صنعتی خشن مقاومت کند، احتمال خرابی را کاهش می دهد و عمر مفید را افزایش می دهد.

تماس با ما
PREV：مقاله قبلی وجود نداردبعدی：کابل ترمیستور زره پوش
سوالات متداول مشخصات عملکرد

Q1: حداقل شعاع خمشی مورد نیاز برای کابل های ترموکوپل زره پوش چیست؟
پاسخ: به طور کلی، شعاع خمش نباید کمتر از 5-7 برابر قطر خارجی زره ​​باشد. پروب انتهای داغ نباید تا حد امکان خم شود تا از شکستن سیم داخلی جلوگیری شود و بر اندازه گیری دما تأثیر بگذارد.

Q2: آیا ترموکوپل های زرهی می توانند به طور مستقیم محیط های با دمای بالا را اندازه گیری کنند؟
A: حد بالایی اندازه گیری دما به مواد غلاف و مقیاس ترموکوپل بستگی دارد و مدل های مختلف مقاومت دمایی متفاوتی دارند. در شرایط دمایی فوق العاده بالا، بررسی مشخصات و پارامترها ضروری است. فراتر از محدوده باعث تسریع پیری و آسیب می شود.

Q3: دلایل پرش سیگنال اندازه گیری دما و مقادیر نادرست چیست؟
پاسخ: علل شایع شامل تداخل الکترومغناطیسی، تماس ضعیف سیم‌کشی و آسیب لایه عایق ناشی از رطوبت است. توصیه می شود برای محیط های تداخلی از نوع شیلددار با اتصال زمین تک نقطه ای لایه محافظ و بررسی سفتی پایانه های سیم کشی استفاده شود.

Q4: آیا می توان کابل های ترموکوپل زره پوش را برای استفاده گسترش داد و به هم متصل کرد؟
پاسخ: اتصال مستقیم و تمدید در صورت تمایل توصیه نمی شود. سیم های جبرانی با شماره تقسیم یکسان باید برای گسترش استفاده شود. مخلوط کردن سیم‌های معمولی پتانسیل گرمایش اضافی ایجاد می‌کند که باعث خطاهای اندازه‌گیری قابل توجهی می‌شود.

1.1 نام محصول، مدل، شماره مقیاس، مواد لوله بیرونی و دمای عملیاتی در جدول 1-1 نشان داده شده است.

نام محصول مدل نوع ترموکوپل مواد غلاف بیرونی قطر بیرونی (میلی متر) حداکثر دمای عملیاتی (درجه سانتیگراد)
کابل ترموکوپل کروم-نسیل زره دار
کابل ترموکوپل زرهی کروم-نیسیل-منیزیم 		KK
KN 		K
N 		GH3030، GH3039، 25Cr–20Ni 0.5; 1.0 500
1.5; 2.0 800
3.0; 4.0; 4.5; 5.0 900
6.0; 8.0 1100
کابل ترموکوپل کروم-نسیل زره دار
کابل ترموکوپل زرهی کروم-نیسیل-منیزیم 		KK
KN 		K
N 		1Cr18Ni9Ti، 316L; 304 0.5; 1.0 400
1.5; 2.0 600
3.0; 4.0; 4.5; 5.0 800
6.0; 8.0 800
کابل ترموکوپل زرهی کروم-کنستانتان KE E 1Cr18Ni9Ti، 316L; 304 0.5; 1.0 400
1.5; 2.0 500
3.0; 4.0; 4.5; 5.0 600
6.0; 8.0 800
کابل ترموکوپل زرهی آهن-کنستانتان KJ J 1Cr18Ni9Ti، 316L; 304 0.5; 1.0 300
1.5; 2.0 400
3.0; 4.0; 4.5; 5.0 500
6.0; 8.0 750
کابل ترموکوپل مس-کنستانتان زرهی KT T 1Cr18Ni9Ti، 316L; 304 0.5; 1.0 200
1.5; 2.0; 3.0
4.0; 4.5; 5.0 		300
300
6.0; 8.0 400
کابل ترموکوپل زرهی PtRh10–Pt KS S GH3030، GH3039، 25Cr–20Ni 1.0; 1.5 800
2.0; 3.0 900
کابل ترموکوپل زرهی PtRh13–Pt KR R 4.0; 4.5 1000
5.0; 6.0; 8.0 1100
کابل ترموکوپل زرهی PtRh30–PtRh6 کیلوبایت B GH3030، GH3039، 25Cr–20Ni 4.0; 4.5 1100
5.0; 6.0; 8.0 1200


توجه: محصولات ساخته شده از مواد دیگر و با قطرهای خارجی متفاوت با مشاوره تامین کننده و مشتری قابل ارائه می باشد.
1.2 استانداردهای محصول
1.2.1 کابل‌های ترموکوپل زره‌دار فلزی با JB/T8205-1999 و GB/T18404-2001 مطابقت دارند.
1.2.2 کابل های ترموکوپل زره پوش فلزی گرانبها با JB/T 8909-1999 مطابقت دارند.
1.2.3 کابل های ترموکوپل زرهی Pt-Rh 30–Pt-Rh 8 مطابق با QB/T 2405-2004

1.3 روش برای تعیین مدل های کابل ترموکوپل زرهی:

KK 4 G30 φ5.0 I GB/T18404-2001
KK مدل (KKKN, KEKJKTKS, KR, KB)
4 تعداد کابل: برای دو هسته مشخص نشده است. چهار هسته ای با "4" نشان داده می شود
G30 مواد لوله محافظ: 1Cr18Ni9Ti با "B" نشان داده می شود
GH3039 با "G39" نشان داده می شود
GH3030 با G30 نشان داده می شود
25Cr-20Ni با "2520" نشان داده می شود
316 لیتر، 304
φ5.0 قطر خارجی کابل (Φ0.5-8.0 میلی متر)
I کلاس تحمل (کلاس I، II، III)
GB/T18404 شماره استاندارد
2001 سال استاندارد

1.4 ابعاد محصول و انحرافات مجاز باید با جدول 1-2 مطابقت داشته باشد.

قطر بیرونی و تحمل (میلی متر) KK / KN / KE / KJ / KT KS / KR / کیلوبایت
حداقل ضخامت دیوار (میلی متر) حداقل قطر سیم ترموکوپل. (میلی متر) حداقل ضخامت لایه عایق (میلی متر) حداقل ضخامت دیوار (میلی متر) حداقل قطر سیم ترموکوپل. (میلی متر) حداقل قطر سیم عنصر حرارتی (میلی متر)
0.5 ± 0.025 0.05 0.08 0.04 / / /
0.025 ± 1.0 0.1 0.15 0.08 0.1 0.1 0.12
0.025 ± 1.5 0.15 0.23 0.12 0.15 0.15 0.17
0.025 ± 2.0 0.2 0.3 0.16 0.2 0.2 0.23
0.030 ± 3.0 0.3 0.45 0.24 0.3 0.3 0.34
0.040 ± 4.0 0.4 0.6 0.32 0.4 0.4 0.47
0.045 ± 4.5 0.45 0.68 0.36 0.45 0.4 0.52
0.050 ± 5.0 0.5 0.75 0.4 0.5 0.45 0.62
0.060 ± 6.0 0.6 0.9 0.48 0.6 0.45 0.8
0.080 ± 8.0 0.8 1.2 0.64 0.8 0.45 1.16

توجه: تنظیمات جزئی در ضخامت دیواره لوله، قطر سیم ترموکوپل و ضخامت عایق برای کابل‌های ترموکوپل زره‌دار چند هسته‌ای یا تک هسته‌ای مجاز است.

1.4 ویژگی ها و تحمل های ترموکوپل
برای ترموکوپل‌های زره‌دار تولید شده از کابل‌های ترموکوپل زره‌دار مدل‌های مختلف، وقتی محل اتصال مرجع ۰ درجه سانتی‌گراد باشد، پتانسیل ترموالکتریک باید با GB/T 16839.1-1997، «ترموکوپل‌ها – قسمت 1: جداول کالیبراسیون با درجه‌های مختلف» مطابقت داشته باشد. 1-3.

دسته بندی کلاس تحمل مدل تایپ کنید تحمل (°C) محدوده دما (درجه سانتیگراد)
کابل ترموکوپل زرهی فلزی پایه I KK K ± 1.5 درجه سانتی گراد یا ± 0.4 درصد تن -40 ~ 1100
KN N -40 ~ 1100
KE E -40 ~ 800
KJ J -40 ~ 750
KT T ± 0.5 درجه سانتیگراد یا ± 0.4 درصد تن -40 ~ 350
II KK K ± 2.5 درجه سانتیگراد یا ± 0.75 درصد تن -40 ~ 1100
KN N -40 ~ 1100
KE E -40 ~ 800
KJ J -40 ~ 750
KT T ± 1.0 درجه سانتیگراد یا ± 0.75 درصد تن -40 تا 400
III KK K ± 2.5 درجه سانتیگراد یا ± 1.5 درصد تن -200 تا 40
KN N -200 تا 40
KE E -200 تا 40
KT T ± 1.0 درجه سانتی گراد یا ± 1.5 درصد تن -200 تا 40
کابل ترموکوپل زرهی فلزی گرانبها II KS S ± 1.5 درجه سانتیگراد یا ± 0.25 درصد تن 300 تا 1100
KR R 300 تا 1100
pt KS S ± 3.0 درجه سانتی گراد یا ± 0.5 درصد تن 300 تا 1100
KR R 300 تا 1100
II کیلوبایت B 0.25 ± تن 600 تا 1200
III کیلوبایت B ± 4.0 درجه سانتی گراد یا ± 0.5 درصد تن 600 تا 1200

نکته: t = مقدار مطلق دمای اندازه گیری شده (°C). "pt" نشان دهنده نمره استاندارد (معمولی) است.

1.5 مقاومت عایق
مقاومت عایق باید بین سیم های جفت و بین سیم های جفت و غلاف بیرونی اندازه گیری شود. برای کابل های با قطر خارجی کمتر از 1.5 میلی متر، ولتاژ اعمال شده باید 75 25 ولت DC باشد. برای کابل هایی با قطر بیرونی بیش از 1.5 میلی متر، ولتاژ اعمال شده باید 500 ولت DC باشد. مقاومت عایق در هر متر در دمای اتاق و در دماهای بالا باید با مفاد جدول 1-4 مطابقت داشته باشد.

محیط تست مدلs حداقل اندازه گیری طول (متر) دمای آزمایش (درجه سانتیگراد) حداقل مقاومت عایق (MΩ/m)
دمای اتاق KK، KE، KJ، KT، KN، KS، KR، KB 1 25 ± 15 1000
دمای بالا KK، KN، KE، KJ، KS، KR، KB 0.5 15 ± 500 5
دمای بالا KT 0.5 15 ± 300 500

توجه: مواد عایق ترموکوپل های زرهی و کابل های ترموکوپل زرهی دارای رسانایی الکتریکی محدودی هستند. با افزایش طول کابل، مقاومت عایق کاهش می یابد. رسانایی در واحد طول با Sm' (برابر Q'·m') نشان داده می شود. برای کابل ها یا ترموکوپل های بلندتر از 1 متر، مقاومت عایق بر حسب ·m یا MQ·m بیان می شود که مقاومت عایق نسبت عکس با طول دارد. برای موارد کوتاهتر از 1 متر، با MQ·m. بیان می شود
